10 テキスト

目次

• 10.1 概要
• 10.2 文字とグリフの対応関係
• 10.3 フォント, フォント表, 基底線
• 10.4 'text' 要素
• 10.5 'tspan' 要素
• 10.6 'tref' 要素
• 10.7 テキストの配置
  • 10.7.1 テキスト配置の概要
  • 10.7.2 書字方向の設定
  • 10.7.3 行内グリフ方位
  • 10.7.4 双方向性との関係
• 10.8 テキストの描画順序
• 10.9 整列プロパティ
  • 10.9.1 テキスト整列プロパティ
  • 10.9.2 基底線整列プロパティ
• 10.10 フォント選択プロパティ
• 10.11 間隔調整プロパティ
• 10.12 テキスト装飾
• 10.13 パス上のテキスト
  • 10.13.1 パス上のテキストの概要
  • 10.13.2 'textPath' 要素
  • 10.13.3 パス上のテキストの配置規則
• 10.14 代替グリフ
• 10.15 空白処理
• 10.16 テキスト選択とクリップボード処理
• 10.17 Text モジュール
• 10.18 基本 Text モジュール
• 10.19 DOM インターフェース

• 10.1 Introduction
• 10.2 Characters and their corresponding glyphs
• 10.3 Fonts, font tables and baselines
• 10.4 The 'text' element
• 10.5 The 'tspan' element
• 10.6 The 'tref' element
• 10.7 Text layout
  • 10.7.1 Text layout introduction
  • 10.7.2 Setting the inline-progression-direction
  • 10.7.3 Glyph orientation within a text run
  • 10.7.4 Relationship with bidirectionality
• 10.8 Text rendering order
• 10.9 Alignment properties
  • 10.9.1 Text alignment properties
  • 10.9.2 Baseline alignment properties
• 10.10 Font selection properties
• 10.11 Spacing properties
• 10.12 Text decoration
• 10.13 Text on a path
  • 10.13.1 Introduction to text on a path
  • 10.13.2 The 'textPath' element
  • 10.13.3 Text on a path layout rules
• 10.14 Alternate glyphs
• 10.15 White space handling
• 10.16 Text selection and clipboard operations
• 10.17 Text Module
• 10.18 Basic Text Module
• 10.19 DOM interfaces

10.1 概要

SVG 文書片の一部として描画されるテキストは 'text' 要素で指定する。描かれる文字は 'text' 要素内に XML 文字データ [XML10] として記述する。

Text that is to be rendered as part of an SVG document fragment is specified using the 'text' element. The characters to be drawn are expressed as XML character data [XML10] inside the 'text' element.

SVG の 'text' 要素は他のグラフィックス要素と同じように描画される。したがって 座標系変換, 塗り, クリッピング, マスク の特色機能は、 パス や 矩形 のような 図形 に対するのものと同じ方法で 'text' 要素にもに適用される。

SVG's 'text' elements are rendered like other graphics elements. Thus, coordinate system transformations, painting, clipping and masking features apply to 'text' elements in the same way as they apply to shapes such as paths and rectangles.

各 'text' 要素ごとに一つの文字列が描画される。 SVG は自動改行やワードラップをしない。複数行にわたるテキストに対しては次のいずれかの方法を用いる：

Each 'text' element causes a single string of text to be rendered. SVG performs no automatic line breaking or word wrapping. To achieve the effect of multiple lines of text, use one of the following methods:

• 文書作成者または文書作成ツールは改行をあらかじめ計算に入れて複数の 'text' 要素を用いる（各行に一個づつ）。
• The author or authoring package needs to pre-compute the line breaks and use multiple 'text' elements (one for each line of text).
• 文書作成者または文書作成ツールは改行をあらかじめ計算に入れて、一つの 'text' 要素に一つ以上の 'tspan' 子要素を持たせ、各行ごとに新しい開始位置を設定するために 'tspan' 要素の x, y, dx, dy 属性に適切な値を指定する。（この方法は利用者が一度に複数行のテキストを選択することを可能にする。 テキスト選択とクリップボード処理 を見よ）
• The author or authoring package needs to pre-compute the line breaks and use a single 'text' element with one or more 'tspan' child elements with appropriate values for attributes x, y, dx and dy to set new start positions for those characters which start new lines. (This approach allows user text selection across multiple lines of text -- see Text selection and clipboard operations .)
• テキストを XHTML のような他の XML 名前空間 [XHTML] で描画されるように 'foreignObject' 要素内にインラインに埋めこんで記述する。（注意：この方法の正確なセマンティクスは現在のところ完全に定義されていない。）
• Express the text to be rendered in another XML namespace such as XHTML [XHTML] embedded inline within a 'foreignObject' element. (Note: the exact semantics of this approach are not completely defined at this time.)

'text' 要素内のテキストは直線的に、あるいは 'path' 要素の外形線に沿って描画させることができる。 SVG は直線上とパス上のテキストのいずれにおいても以下のような多言語テキスト処理をサポートする：

The text strings within 'text' elements can be rendered in a straight line or rendered along the outline of a 'path' element. SVG supports the following international text processing features for both straight line text and text on a path:

• 横書と縦書のテキスト。
• horizontal and vertical orientation of text
• 左から右または双方向のテキスト（即ち、ヘブライ語やアラビア語など、左から右のテキストと右から左のテキストの両方が混在した言語）。
• left-to-right or bidirectional text (i.e., languages which intermix right-to-left and left-to-right text, such as Arabic and Hebrew)
• SVG フォント が使われている場合には、 アラビア語 と 漢字テキスト （ Han text ）におけるテキストの文脈に応じた正しいグリフの自動的な選択。 （訳注： Han text - 日本語では文脈に応じてグリフが変化することなど通常考えにくいので、現代の中国語あるいは他のものを指すのかもしれない。あるいは、縦書きと横書きでの句読点の位置の違いがグリフに反映することを指しているようにも思われる。）
• when SVG fonts are used, automatic selection of the correct glyph corresponding to the current form for Arabic and Han text

（直線上のテキストに対する配置規則は テキストの配置 で述べる。パス上のテキストに対する配置規則は パス上のテキストの配置規則 で述べる。）

(The layout rules for straight line text are described in Text layout. The layout rules for text on a path are described in Text on a path layout rules.)

SVG テキストは XML 文字データ [XML10] としてまとめられているので：

Because SVG text is packaged as XML character data [XML10] :

• SVG 内容のテキストデータは視覚障害を持つ人にもたやすくアクセスできる（ アクセシビリティのサポート を見よ）。
• Text data in SVG content is readily accessible to the visually impaired (see Accessibility Support )
• 多くの場面で、利用者はテキストの検索と選択、更にはシステムのクリップボードにコピーすることも可能になる（ テキスト選択とクリップボード処理 を見よ）
• In many viewing scenarios, the user will be able to search for and select text strings and copy selected text strings to the system clipboard (see Text selection and clipboard operations )
• XML 互換ウェブ検索エンジンは、一般の XML 文書に対して必要とされる以上の努力なしに、 SVG 内容の文字列を検索できるようになる。
• XML-compatible Web search engines will find text strings in SVG content with no additional effort over what they need to do to find text strings in other XML documents

利用者が嗜好する言語に基づいて異なる文字列に置き換える ことにより複数言語化された SVG 内容が可能である。

Multi-language SVG content is possible by substituting different text strings based on the user's preferred language.

アクセシビリティの理由から、文書に含まれるテキストはその機能を指示する適切な意味内容に基づくマークアップがなされることが推奨される（詳細は SVG アクセシビリティ・ガイドライン を見よ）。

For accessibility reasons, it is recommended that text which is included in a document have appropriate semantic markup to indicate its function. See SVG accessibility guidelines for more information.

10.2 文字とグリフの対応関係

XML [XML10] において、テキスト内容は特定のユニコード・コードポイント（ Unicode code point ） [UNICODE] で定義される XML 文字 の連なりによって表現される。一方で、フォントは グリフ とそれに関連する フォントテーブル などの情報で構成される。 グリフは一つまたはそれ以上の文字（場合によっては文字の一部分）の表示形式である。 各グリフは一連の描画指示命令に従ったある種の識別子（文字列で表現されることもあり、数値で表現されることもある）から構成される。

In XML [XML10] , textual content is defined in terms of a sequence of XML characters, where each character is defined by a particular Unicode code point [UNICODE] . Fonts, on the other hand, consists of a collection of glyphs and other associated information, such as font tables . A glyph is a presentable form of one or more characters (or a part of a character in some cases). Each glyph consists of some sort of identifier (in some cases a string, in other cases a number) along with drawing instructions for rendering that particular glyph.

多くの場合、ユニコード文字（即ちユニコード・コードポイント）とフォントのグリフとの間には１対１の関係がある。例えば、ラテン語系の言語（ラテン という用語は英語などアルファベットがラテン語から派生しているような欧州の言語に用いられる）のためにデザインされたフォントが標準 ASCII 文字（即ち A から Z, a から z, 0 から 9, および ASCII に含まれる種々の句読点など）の各々に対応するグリフを持つことは一般的なことである。したがって大抵の場合、３つのユニコード文字による文字列 "XML" は "X", "M", "L" に対応する３つのグリフ（同順）で描画される。

In many cases, there is a one-to-one mapping of Unicode characters (i.e., Unicode code points) to glyphs in a font. For example, it is common for a font designed for Latin languages (where the term Latin is used for European languages such as English with alphabets similar to and/or derivative to the Latin language) to contain a single glyph for each of the standard ASCII characters (i.e., A-to-Z, a-to-z, 0-to-9, plus the various punctuation characters found in ASCII). Thus, in most situations, the string "XML", which consists of three Unicode characters, would be rendered by the three glyphs corresponding to "X", "M" and "L", respectively.

しかしながら、他の様々な状況下ではユニコード文字とグリフは厳密な１対１対応をしない。 そのような状況を幾つか挙げる：

In various other cases, however, there is not a strict one-to-one mapping of Unicode characters to glyphs. Some of the circumstances when the mapping is not one-to-one:

• リガチャ（ ligature ）- 印字を見栄え良くするために、特定の文字の並びを単独のグリフで描画させる方が望ましいことはしばしばある。一例として、単語 "office" がある。多くのフォントは "ffi" に対応するグリフを定義している。"office" が描画されるとき、ＵＡは "ffi" に対し、３文字それぞれに別々のグリフ（即ち "f", "f", "i"）を使うかわりに "ffi" に対応するグリフで描画することがある。このようにリガチャにおいては複数のユニコード文字が一つのグリフに対応する。（注意：一部の言語では、正しい描画のためには特定の文字の組合わせに対しリガチャを用いることが要求されている。）
• Ligatures - For best looking typesetting, it is often desirable that particular sequences of characters are rendered as a single glyph. An example is the word "office". Many fonts will define an "ffi" ligature. When the word "office" is rendered, sometimes the user agent will render the glyph for the "ffi" ligature instead of rendering distinct glyphs (i.e., "f", "f" and "i") for each of the three characters. Thus, for ligatures, multiple Unicode characters map to a single glyph. (Note that for proper rendering of some languages, ligatures are required for certain character combinations.)
• 合字（ composite characters ）- 様々な状況下で、発音区別符のようなよく使われる装飾はフォントの中に別個のグリフとして収められており、文字の描画の際には他の一つ以上のグリフと伴に合成して用いられることがある。例えばフォントエンジンは文字 é に対し、文字 e のグリフを描画した後 ´ （アクセント記号）のグリフが文字 e の上に現れるように描画することがある。この場合、一つのユニコード文字が複数のグリフに対応する。
• Composite characters - In various situations, commonly used adornments such as diacritical marks will be stored once in a font as a particular glyph and then composed with one or more other glyphs to result in the desired character. For example, it is possible that a font engine might render the é character by first rendering the glyph for e and then rendering the glyph for ´ (the accent mark) such that the accent mark will appear over the e . In this situation, a single Unicode character maps to multiple glyphs.
• グリフの置換 - 印刷システムによっては、テキスト内容の特徴を吟味し、その仔細に応じて異なったグリフが利用されることがある。例えばアラビア語においては、一つのユニコード文字に対し、それが筆記的に続けられた文字列の始まりか終わりか途中かのどこに現れるかに応じて４種の異なるグリフで描画される。あるいは、行進行方向（即ち横書か縦書か）に依存して句読点に対し異なるグリフが用いられることがある。このような場合、一つのユニコード文字がいくつかのグリフからの選択として対応するであろう。
• Glyph substitution - Some typography systems examine the nature of the textual content and utilize different glyphs in different circumstances. For example, in Arabic, the same Unicode character might render as any of four different glyphs, depending on such factors as whether the character appears at the start, the end or the middle of a sequence of cursively joined characters. Different glyphs might be used for a punctuation character depending on inline-progression-direction (e.g., horizontal vs. vertical). In these situations, a single Unicode character might map to one of several alternative glyphs.
• 言語によっては、特定の文字の連なりにおいてある文字の一部が一つのグリフ、その残りが別のグリフに属するような形で複数のグリフに対応する。
• In some languages, particular sequences of characters will be converted into multiple glyphs such that parts of a particular character are in one glyph and the remainder of that character is in another glyph.
• 代替グリフの指定 - SVG には、文書作成者が特定のユニコード文字の連なりに対し特定のグリフで描画されるように明示的に指定するための仕組が用意されている（ 代替グリフ を見よ）。この仕組が用いられる所では複数のユニコード文字が単一のグリフに対応する。
• Alternative glyph specification - SVG contains a facility for the author to explicitly specify that a particular sequence of Unicode characters is to be rendered using a particular glyph. (See Alternate glyphs .) When this facility is used, multiple Unicode characters map to a single glyph.

多くの場合、文字からグリフへの対応アルゴリズムはシステムに依存しており、描画されるテキストは利用者の環境に依存して（通常は少しだけ）異なる可能性がある。 SVG 文書作成者が正確なフォントとグリフの選択を必要とするならば、必要なフォントを（必要なら文書に必要なグリフのみを含めたものに限定して） SVG フォント として SVG 内容に埋めこむか、 SVG 内容と同じウェブ上にある ウェブフォント として与えることが推奨される。

In many situations, the algorithms for mapping from characters to glyphs are system-dependent, resulting in the possibility that the rendering of text might be (usually slightly) different when viewed in different user environments. If the author of SVG content requires precise selection of fonts and glyphs, then the recommendation is that the necessary fonts (potentially subsetted to include only the glyphs needed for the given document) be available either as SVG fonts embedded within the SVG content or as WebFonts posted at the same Web location as the SVG content.

この章を通して、 文字 とは XML [XML10] で定義された文字を指すものとする。

Throughout this chapter, the term character shall be equivalent to the definition of a character in XML [XML10] .

10.3 フォント, フォント表, 基底線

フォントは一連のグリフとそれらを用いて何らかのメディアに文字を表示させるために必要な情報（一つ以上のフォントテーブル）から構成される。一連のグリフとフォントテーブルの組はフォントデータと呼ばれる。フォントテーブルには、文字をグリフに対応させたりグリフの表示領域の大きさと位置を決めるために必要な情報が含まれる。各フォントテーブルは、一つ以上のフォントウェイト（ font-weight ）やフォントスタイル（ font-style ）などの、フォント特性（ font characteristics ）を表す情報で構成される。

A font consists of a collection of glyphs together with the information (the font tables) necessary to use those glyphs to present characters on some medium. The combination of the collection of glyphs and the font tables is called the font data. The font tables include the information necessary to map characters to glyphs, to determine the size of glyph areas and to position the glyph area. Each font table consists of one or more font characteristics, such as the font-weight and font-style.

フォントの幾何的特徴はエム平方（ EM box ）に基づく座標系で表される。 （エムとはフォントのグリフの高さに相対的な量である - CSS2 em square 参照。） 高さ１エム、幅１エムの矩形はデザイン空間（ design space ）と呼ばれる。この空間の座標は、１エムを units-per-em （エムあたりの単位数）で細分したものにより与えられる。この細分一つの長さを１単位とする単位をデザイン単位と呼ぶ。 （訳注：デザイン単位という用語は原文のこの箇所では無く、後に現れるものであるが、翻訳表現の都合上ここで定義させていただくことにする。）

The geometric font characteristics are expressed in a coordinate system based on the EM box. (The EM is a relative measure of the height of the glyphs in the font; see CSS2 em square .) The box 1 EM high and 1 EM wide is called the design space. This space is given a geometric coordinates by sub-dividing the EM into a number of units-per-em .

注意： units-per-em すなわち、１エムがデザイン単位でいくつになるかはフォント特性の一つであり、通常は 1000 か 2048 の値をとる。

Note: Units-per-em is a font characteristic. A typical value for units-per-EM is 1000 or 2048.

エム平方の座標系はデザイン空間座標系と呼ばれている。スケーラブルなフォントにおいては、グリフを描くための直線や曲線はこの座標系で表現される。

The coordinate space of the EM box is called the design space coordinate system. For scalable fonts, the curves and lines that are used to draw a glyph are represented using this coordinate system.

注意：大抵の場合、この座標系の点 (0,0) はエム平方の左端に位置しており、左下隅ではない。 通常、ローマ大文字の下端のＹ座標は０になり、ローマ小文字のディセンダは負の座標値をとる。

Note: Most often, the (0,0) point in this coordinate system is positioned on the left edge of the EM box, but not at the bottom left corner. The Y coordinate of the bottom of a roman capital letter is usually zero. And the descenders on lowercase roman letters have negative coordinate values.

SVG はフォントテーブルが最低限次の３つのフォント特性：アセント, ディセント, 基底線テーブルの組を提供するものとみなす。アセントとは点 (0,0) からエム平方の上端までの距離である。ディセントとは点 (0,0) からエム平方の下端までの距離である。基底線テーブルについては以下で述べる。

SVG assumes that the font tables will provide at least three font characteristics: an ascent, a descent and a set of baseline-tables. The ascent is the distance to the top of the EM box from the (0,0) point of the font; the descent is the distance to the bottom of the EM box from the (0.0) point of the font. The baseline-table is explained below.

注意： OpenType フォントにおいては、横書の場合、アセントとディセントは OS/2 テーブルの sTypoAscender と sTypoDescender エントリで与えられる。縦書の場合、点 (0,0) が左端に位置するので、ディセント（この場合点 (0,0) からグリフの左端までの距離）は通常０であり、アセントは 1 em か、あるいは OpenType ベーステーブル（ the OpenType Base table ）の表意文字上端基底線の値（ the ideographic top baseline value ）によって指定される。

Note: Within an OpenType font, for horizontal writing-modes, the ascent and descent are given by the sTypoAscender and sTypoDescender entries in the OS/2 table. For vertical writing-modes, the descent (the distance, in this case from the (0,0) point to the left edge of the glyph) is normally zero because the (0,0) point is on the left edge. The ascent for vertical writing-modes is either 1 em or is specified by the ideographic top baseline value in the OpenType Base table for vertical writing-modes.

横書の場合、スクリプトのグリフは 整列点 （ alignment-point ）と呼ばれるグリフごとに定められた特定の点が他のグリフの整列点に揃うよう配列される。異なったスクリプトのグリフ、例えば、西欧, 北インド, 極東地域のスクリプトでは、揃えられる点が互いに異なる。例えば西欧系のグリフは大文字の下端が揃えられ、北インド系のグリフは上端に近い水平方向のストロークの上端が揃えられ、極東系のグリフは中心または下端が揃えられる。 一つのスクリプトにおける一定のフォントサイズの１行のテキストにおいて、行進行方向への整列点の並びによって定まる幾何学的な線のことを基底線（ baseline ）と呼ぶ。西欧もしくは他のほとんどのアルファベット音節綴りのグリフは「アルファベット」（ alphabetic ）基底線に、北インド系のグリフは「吊り下げ」（ hanging ）基底線に、極東系のグリフは「表意文字」（ ideographic ）基底線に揃えられる。

In horizontal writing-modes, the glyphs of a given script are positioned so that a particular point on each glyph, the alignment-point , is aligned with the alignment-points of the other glyphs in that script. The glyphs of different scripts, for example, Western, Northern Indic and Far-Eastern scripts, are typically aligned at different points on the glyph. For example, Western glyphs are aligned on the bottoms of the capital letters, northern indic glyphs are aligned at the top of a horizontal stroke near the top of the glyphs and far-eastern glyphs are aligned either at the bottom or center of the glyph. Within a script and within a line of text having a single font-size, the sequence of alignment-points defines, in the inline- progression-direction, a geometric line called a baseline. Western and most other alphabetic and syllabic glyphs are aligned to an "alphabetic" baseline, the northern indic glyphs are aligned to a "hanging" baseline and the far-eastern glyphs are aligned to an "ideographic" baseline.

基底線テーブル（ baseline-table ）はデザイン空間座標系における一つ以上の基底線を指定する。基底線テーブルの機能は、異なったスクリプトが一行に混在されたときに、互いの存在を考慮して揃えることを容易にすることである。 どのような相対的字揃えが望ましいかは、どのスクリプトがその行（またはブロック）で支配的になるかに依存するので、スクリプトそれぞれに対し異なる基底線テーブルが用意されていることがある。更に、縦書と横書では異なる整列位置が必要になる。そのため、フォントには１つ以上の基底線テーブル（典型的には１つ以上の横書用のものと０個以上の縦書用のもの）が用意されていることがある。

A baseline-table specifies the position of one or more baselines in the design space coordinate system. The function of the baseline table is to facilitate the alignment of different scripts with respect to each other when they are mixed on the same text line. Because the desired relative alignments may depend on which script is dominant in a line (or block), there may be a different baseline table for each script. In addition, different alignment positions are needed for horizontal and vertical writing modes. Therefore, the font may have a set of baseline tables: typically, one or more for horizontal writing-modes and zero or more for vertical writing-modes.

（注意：一部のフォントは基底線テーブルを持たない。フォントに基底線テーブルが存在しない場合は近似的な基底線テーブルを得るために経験的方法を用いることが考えられる。）

Note: Some fonts may not have values for the baseline tables. Heuristics are suggested for approximating the baseline tables when a given font does not supply baseline tables.

SVG においては、フォントデータの各グリフが、横書用と縦書用のそれぞれについて、幅, 整列基底線（ alignment-baseline ）, 整列点を持つものとみなされる（幅と称されてはいるが、縦書の場合は縦方向の距離を表す）。グリフが属するスクリプトはグリフが揃えられる整列基底線を定める。 行進行方向 に対応する整列点の位置はグリフの始端（ start-edge ）上にある。

SVG further assumes that for each glyph in the font data for a font, there are two width values, two alignment-baselines and two alignment-points, one each for horizontal writing-modes and the other for vertical writing-modes. (Even though it is specified as a width, for vertical writing-modes the width is used in the vertical direction.) The script to which a glyph belongs determines an alignment-baseline to which the glyph is to be aligned. The inline-progression-direction position of the alignment-point is on the start-edge of the glyph.

基底線に関するプロパティは後の 基底線整列プロパティ で述べられる。

Properties related to baselines are described below under Baseline alignment properties.

上記の必要とされるフォント特性に加えて、フォントには、フォーマッターが一連のグリフに対して順序の入れ換え, 結合, 位置決めをするために利用する、置換および位置決め用のテーブルが用意されていることがある。それらの組み合わせはリガチャのような単純なものからインド系のシラブルの様な（大抵は順序組み替えを伴う）複数の子音と母音のグリフが組合わさった複雑なものまである。

In addition to the font characteristics required above, a font may also supply substitution and positioning tables that can be used by a formatter to re-order, combine and position a sequence of glyphs to make one or more composite glyphs. The combination may be as simple as a ligature, or as complex as an indic syllable which combines, usually with some re-ordering, multiple consonants and vowel glyphs.

10.4 'text' 要素

'text' 要素はテキストからなるグラフィックス要素を定義する。 'text' 要素内の XML [XML10] 文字データ、およびそれらに伴う意味のある属性やプロパティとフォント自身に含まれる文字からグリフへの対応表によって、描画されるグリフが定まる（ 文字とグリフの対応関係 を見よ）。 'text' 要素の属性とプロパティは、書字方向, フォント指定, 塗り属性など、文字をどのように正確に描画するかについてを指示する。この章の以下の節ではテキストに特化された関連属性とプロパティ、特に テキスト配置 （ text layout ）と 双方向性 （ bidirectionality ）について述べる。

The 'text' element defines a graphics element consisting of text. The XML [ XML10] character data within the 'text' element, along with relevant attributes and properties and character-to-glyph mapping tables within the font itself, define the glyphs to be rendered. (See Characters and their corresponding glyphs .) The attributes and properties on the 'text' element indicate such things as the writing direction, font specification and painting attributes which describe how exactly to render the characters. Subsequent sections of this chapter describe the relevant text-specific attributes and properties, particular text layout and bidirectionality .

'text' 要素は他のグラフィックス要素と同じ方法で描画されるので、 座標系変換, 塗り, クリッピング, マスク の仕組は パス や 矩形 のような 図形 に適用されるのと同じ方法で 'text' 要素にも適用される。

Since 'text' elements are rendered using the same rendering methods as other graphics elements, all of the same coordinate system transformations, painting,clipping and masking features that apply to shapes such as paths and rectangles also apply to 'text' elements.

テキストには、グラデーション, パターン, クリッピングパス, マスク, フィルタを適用することができる。これらのうち一つでもテキストに適用されており、かつキーワード objectBoundingBox によってオブジェクト包含ボックスに対し相対的なグラフィックス効果が指定されている場合（ オブジェクトの包含ボックスに対して相対的な単位 を見よ）、オブジェクト包含ボックスにおける単位はどんな場合でも - たとえ同じ 'text' 要素内の異なる 'tspan' 要素に異なる効果が適用されていたとしても - 'text' 要素全体に対して相対的なものとして計算される。

It is possible to apply a gradient, pattern, clipping path, mask or filter to text. When one of these facilities is applied to text and keyword objectBoundingBox is used (see Object bounding box units ) to specify a graphical effect relative to the "object bounding box", then the object bounding box units are computed relative to the entire 'text' element in all cases, even when different effects are applied to different 'tspan' elements within the same 'text' element.

'text' 要素の描画はまず（ 双方向性 による再配列の後）最初のグリフに対し、初期の 現在のテキスト位置 になされる。初期の現在のテキスト位置は、 'text' 要素の x および y 属性によって確立される（ただし、以下によって調整されることがある： 'text-anchor' プロパティの値, 最初の文字を含む 'textPath' 要素の存在, 最初の文字を含む 'tspan', 'tref', 'altGlyph' 要素のいずれかの x, y, dx, dy 属性）。 文字に対応するグリフ（たち）が描画された後、現在のテキスト位置は次の文字へと更新される。最も単純な場合、新しい現在のテキスト位置は前の現在のテキスト位置にグリフの（横か縦の）アドバンス（ advance ）値を加えたものである。グリフの配置とグリフ・アドバンスについては テキストの配置 を見よ。

'text' element renders its first glyph (after bidirectionality reordering) at the initial current text position, which is established by the x and y attributes on the 'text' element (with possible adjustments due to the value of the 'text-anchor' property, the presence of a 'textPath' element containing the first character, and/or an x, y, dx or dy attributes on a 'tspan', 'tref' or 'altGlyph' element which contains the first character). After the glyph(s) corresponding to the given character is(are) rendered, the current text position is updated for the next character. In the simplest case, the new current text position is the previous current text position plus the glyphs' advance value (horizontal or vertical). See text layout for a description of glyph placement and glyph advance.

<!ENTITY % SVG.text.extra.content "" >
<!ENTITY % SVG.text.element "INCLUDE" >
<![%SVG.text.element;[
<!ENTITY % SVG.text.content
    "( #PCDATA | %SVG.Description.class; | %SVG.Animation.class;
       %SVG.TextContent.class; %SVG.Hyperlink.class;
       %SVG.text.extra.content; )*"
>
<!ELEMENT %SVG.text.qname; %SVG.text.content; >
<!-- end of SVG.text.element -->]]>
<!ENTITY % SVG.text.attlist "INCLUDE" >
<![%SVG.text.attlist;[
<!ATTLIST %SVG.text.qname;
    %SVG.Core.attrib;
    %SVG.Conditional.attrib;
    %SVG.Style.attrib;
    %SVG.Text.attrib;
    %SVG.TextContent.attrib;
    %SVG.Font.attrib;
    %SVG.Paint.attrib;
    %SVG.Color.attrib;
    %SVG.Opacity.attrib;
    %SVG.Graphics.attrib;
    %SVG.Clip.attrib;
    %SVG.Mask.attrib;
    %SVG.Filter.attrib;
    %SVG.GraphicalEvents.attrib;
    %SVG.Cursor.attrib;
    %SVG.External.attrib;
    x %Coordinates.datatype; #IMPLIED
    y %Coordinates.datatype; #IMPLIED
    dx %Lengths.datatype; #IMPLIED
    dy %Lengths.datatype; #IMPLIED
    rotate %Numbers.datatype; #IMPLIED
    textLength %Length.datatype; #IMPLIED
    lengthAdjust ( spacing | spacingAndGlyphs ) #IMPLIED
    transform %TransformList.datatype; #IMPLIED
>

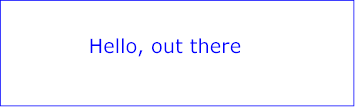

下の Example text01 はテキスト "Hello, out there" を含む。グリフ内部への塗りは青色にされ、 Verdana フォントファミリを用いてキャンバスに描画される。

Example text01 below contains the text string "Hello, out there" which will be rendered onto the canvas using the Verdana font family with the glyphs filled with the color blue.

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="10cm" height="3cm" viewBox="0 0 1000 300"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
  <desc>Example text01 - 青色の 'Hello, out there'</desc>
  <text x="250" y="150"
        font-family="Verdana" font-size="55" fill="blue" >
    Hello, out there
  </text>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

Example text01

この例を SVG で見る（ SVG 対応ブラウザのみ）


10.5 'tspan' 要素

'tspan' 要素を 'text' 要素に含めることにより、テキストとフォントのプロパティおよび 現在のテキスト位置 を絶対あるいは相対の座標値で調整できるようになる。

Within a 'text' element, text and font properties and the current text position can be adjusted with absolute or relative coordinate values by including a 'tspan' element.

<!ENTITY % SVG.tspan.extra.content "" >
<!ENTITY % SVG.tspan.element "INCLUDE" >
<![%SVG.tspan.element;[
<!ENTITY % SVG.tspan.content
    "( #PCDATA | %SVG.tspan.qname; | %SVG.tref.qname; | %SVG.altGlyph.qname;
     | %SVG.animate.qname; | %SVG.set.qname; | %SVG.animateColor.qname;
     | %SVG.Description.class; %SVG.Hyperlink.class;
       %SVG.tspan.extra.content; )*"
>
<!ELEMENT %SVG.tspan.qname; %SVG.tspan.content; >
<!-- end of SVG.tspan.element -->]]>
<!ENTITY % SVG.tspan.attlist "INCLUDE" >
<![%SVG.tspan.attlist;[
<!ATTLIST %SVG.tspan.qname;
    %SVG.Core.attrib;
    %SVG.Conditional.attrib;
    %SVG.Style.attrib;
    %SVG.TextContent.attrib;
    %SVG.Font.attrib;
    %SVG.Paint.attrib;
    %SVG.Color.attrib;
    %SVG.Opacity.attrib;
    %SVG.Graphics.attrib;
    %SVG.Clip.attrib;
    %SVG.Mask.attrib;
    %SVG.Filter.attrib;
    %SVG.GraphicalEvents.attrib;
    %SVG.Cursor.attrib;
    %SVG.External.attrib;
    x %Coordinates.datatype; #IMPLIED
    y %Coordinates.datatype; #IMPLIED
    dx %Lengths.datatype; #IMPLIED
    dy %Lengths.datatype; #IMPLIED
    rotate %Numbers.datatype; #IMPLIED
    textLength %Length.datatype; #IMPLIED
    lengthAdjust ( spacing | spacingAndGlyphs ) #IMPLIED
>

'tspan' 要素の x, y, dx, dy, rotate 属性は最高品質の印刷において、個々のグリフの正確な位置決めが必要とされるときに役立つ。 これらの属性は文字間の微調整や、テキストの視覚的な改行を得る目的で 現在のテキスト位置 を新しい位置に設定するような大きな位置調整に便利である。複数行の効果を得る 'text' 要素は、各行に対し異なる 'tspan' 要素を定義し、その各々に対し属性 x, y, dx, dy のいくつかを指定することにより可能になる（このような方法の利点は、利用者が複数行にわたる テキスト選択 を行える点にある）。

The x, y, dx, dy and rotate on the 'tspan' element are useful in high-end typography scenarios where individual glyphs require exact placement. These attributes are useful for minor positioning adjustments between characters or for major positioning adjustments, such as moving the current text position to a new location to achieve the visual effect of a new line of text. Multi-line 'text' elements are possible by defining different 'tspan' elements for each line of text, with attributes x, y, dx and/or dy defining the position of each 'tspan' . (An advantage of such an approach is that users will be able to perform multi-line text selection .)

先進的な印刷制御のために極小レベルの位置調整が必要な状況においては、 SVG 内容デザイナにとっての要件として、必要なフォントがすべての文書ビューアで確実に利用可能であること（例えば必要なフォントを SVG フォント形式として、または SVG 内容と同じウェブサイトに存在する ウェブフォント 形式として）、および、ビューアがフォントを意図されたとおりに処理することがある（能力, 特徴, フォント配置の仕組はシステム間で非常にばらつきがある）。もし SVG 内容が、特定の文書表示ソフトウエアシステムで処理される特定のフォントに対応させたものであることを意図した x, y, dx, dy 属性値を含んでおり、上の要件のいずれかが満たされない場合、低品質なテキスト表示になる可能性がある。

In situations where micro-level positioning adjustment are necessary for advanced typographic control, the SVG content designer needs to ensure that the necessary font will be available for all viewers of the document (e.g., package up the necessary font data in the form of an SVG font or an alternative WebFont format which is stored at the same Web site as the SVG content) and that the viewing software will process the font in the expected way (the capabilities, characteristics and font layout mechanisms vary greatly from system to system). If the SVG content contains x, y, dx or dy attribute values which are meant to correspond to a particular font processed by a particular set of viewing software and either of these requirements is not met, then the text might display with poor quality.

属性 x, y, dx, dy, rotate が数値のリストを含む場合、以下の追加規則が適用される：

The following additional rules apply to attributes x, y, dx, dy and rotate when they contain a list of numbers:

• XML 文字とグリフが一対一に対応する場合： 属性 x, y, dx, dy, rotate の i 番目の値が i 番目の文字に対応するグリフに適用される。
• When a single XML character maps to a single glyph - In this case, the i -th value for the x, y, dx, dy and rotate attributes is applied to the glyph that corresponds to the i -th character.
• 一つの XML 文字が複数のグリフに対応する場合（例えばアクセント記号のグリフが基になるグリフの上に置かれたとき）： i 番目の XML 文字が複数のグリフに対応しているならば、属性 x, y, dx, dy の i 番目の値がそれらのグリフのうちの最初のものが描画される前に適用される（即ち 現在のテキスト位置 が調整される）。 i 番目 rotate の値に対応する回転変換がそれらのグリフとこの文字に対応するグリフ間アドバンス値に対し適用される（即ち変換によって回転された新しい座標系が一時的に作られ、文字に対応するグリフが回転された座標系に描画される）。
• When a single XML character maps to multiple glyphs (e.g., when an accent glyph is placed on top of a base glyph) - In this case, the i -th value for the x, y, dx and dy values are applied (i.e., the current text position is adjusted) before rendering the first glyph. The rotation transformation corresponding to the i -th rotate value is applied to the glyphs and to the inter-glyph advance values corresponding to this character on a group basis (i.e., the rotation value creates a temporary new rotated coordinate system, and the glyphs corresponding to the character are rendered into this rotated coordinate system).
• 複数の XML 文字が一つのグリフに対応する場合（例えばリガチャ）： i 番目と (i+1) 番目の XML 文字が一つのグリフに対応しているならば、属性 x, y, dx, dy, rotate の i 番目の値がグリフの描画に適用される。しかしながら、 x, y, rotate の (i+1) 番目の値はこの文字の描画では無視される（ただし例外として、リストの最後の rotate の値は後に続く文字たちに適用される）。一方で dx, dy は後に続く一つの XML 文字（即ち (i+2) 番目の文字）が在れば、その文字に対応する最初のグリフが描画される前に、 現在のテキスト位置 を与えられた量だけ移動させることにより、その文字に適用される。
• When multiple XML characters map to a single glyph (e.g., when a ligature is used) - Suppose that the i -th and (i+1) -th XML characters map to a single glyph. In this case, the i -th value for the x, y, dx, dy and rotate attributes all apply when rendering the glyph. The (i+1) -th values, however, for x, y and rotate are ignored (exception: the final rotate value in the list would still apply to subsequent characters), whereas the dx and dy are applied to the subsequent XML character (i.e., the (i+2) -th character), if one exists, by translating the current text position by the given amounts before rendering the first glyph associated with that character.
• 複数の文字が複数のグリフに対応する場合（例えば３文字が２つのグリフに対応するなど、最初の文字と２番目の文字の半分が最初のグリフに対応し、残る半分と３番目の文字が２番目のグリフに対応するとき）： i, (i+1), (i+2), 番目の XML 文字が２つのグリフに対応しているならば、属性 x, y, dx, dy の値の i 番目の値が最初のグリフが描画される前に適用される（即ち 現在のテキスト位置 が調整される）。 rotate の i 番目の値に対応する回転変換は、２つのグリフ両方と最初のグリフのグリフ間アドバンス値に対しまとめて適用される（即ち回転値によって回転された座標系が一時的に新たに作られ、２つのグリフが回転された座標系に描画される）。しかしながら (i+1) 番目と (i+2) 番目の値は無視される（ただし例外として、リストの最後の rotate の値は後に続く文字たちに適用される）。一方で dx と dy 属性の (i+1) 番目と (i+2) 番目の値は後に続く一つの XML 文字（即ち (i+3) 番目の文字）が在れば、その文字に対応する最初のグリフが描画される前に、 現在のテキスト位置 を与えられた量だけ移動させることにより、その文字に適用される。
• When there is a many-to-many mapping of characters to glyphs (e.g., when three characters map to two glyphs, such as when the first glyph expresses the first character and half of the second character, and the second glyph expresses the other half of the second character plus the third character) - Suppose that the i -th, (i+1) -th and (i+2) -th XML characters map to two glyphs. In this case, the i -th value for the x, y, dx and dy values are applied (i.e., the current text position is adjusted) before rendering the first glyph. The rotation transformation corresponding to the i -th rotate value is applied to both the two glyphs and the glyph advance values for the first glyph on a group basis (i.e., the rotation value creates a temporary new rotated coordinate system, and the two glyphs are rendered into the temporary rotated coordinate system). The (i+1) -th and (i+2) -th values, however, for the x, y and rotate attributes are not applied (exception: the final rotate value in the list would still apply to subsequent characters), whereas the (i+1) -th and (i+2) -th values for the dx and dy attributes are applied to the subsequent XML character (i.e., the (i+3) -th character), if one exists, by translating the current text position by the given amounts before rendering the first glyph associated with that character.
• 双方向性との関係： 下の 双方向性 の節で述べられるように、テキストは２段階の処理を経て配置される。双方向テキストは、まず左から右への列に再配列され、次にテキストの配置が適用される。 'tspan' 要素の文字データが再配列されるときはいつも、 x, y, dx, dy, rotate の対応するパラメタもまた対応関係が維持されるように再配列される。 例えば、次のような 'tspan' 要素があったとする：

   <tspan dx="11 12 13 14 15 0 21 22 23 0 31 32 33 34 35 36"
  >Latin and Hebrew</tspan>

  ここで単語 "Hebrew" は右から左に描画されるとする。まず、文字データと dx 属性内のリストの対応する値は、テキストが "Latin and werbeH" に、 dx 属性内のリストの値が "11 12 13 14 15 0 21 22 23 0 36 35 34 33 32 31" になるように再配列される。しかる後、文字たちに対応するグリフたちが標準の左から右への配置規則によって位置決めされる。
• Relationship to bidirectionality - As described below in the discussion on bidirectionality, text is laid out in a two-step process, where any bidirectional text is first re-ordered into a left-to-right string, and then text layout occurs with the re-ordered text string. Whenever the character data within a 'tspan' element is re-ordered, the corresponding elements within the x, y, dx, dy and rotate are also re-ordered to maintain the correspondence. For example, suppose that you have the following 'tspan' element:

   <tspan dx="11 12 13 14 15 0 21 22 23 0 31 32 33 34 35 36">Latin and Hebrew</tspan>

  and that the word "Hebrew" will be drawn right-to-left. First, the character data and the corresponding values in the dx list will be reordered, such that the text string will be "Latin and werbeH" and the list of values for the dx attribute will be "11 12 13 14 15 0 21 22 23 0 36 35 34 33 32 31". After this re-ordering, the glyphs corresponding to the characters will be positioned using standard left-to-right layout rules.

次の例に 'tspan' 要素の基本的な使い方を示す。

The following examples show basic use of the 'tspan' element.

Example tspan01 では、 'tspan' 要素は単語 "not" に対し、太字フォントを用い、内部を赤色で塗ることを指示している。

Example tspan01 uses a 'tspan' element to indicate that the word "not" is to use a bold font and have red fill.

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="10cm" height="3cm" viewBox="0 0 1000 300"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
  <desc>Example tspan01 - tspan による視覚的属性の変更</desc>
  <g font-family="Verdana" font-size="45" >
    <text x="200" y="150" fill="blue" >
      You are
        <tspan font-weight="bold" fill="red" >not</tspan>
      a banana.
    </text>
  </g>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

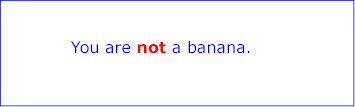

Example tspan01

この例を SVG で見る（ SVG 対応ブラウザのみ）


Example tspan02 では、 'tspan' 要素の属性 dx と dy で 'text' 要素の特定のテキストに対する 現在のテキスト位置 を縦横ともに調整している。

Example tspan02 uses the dx and dy attributes on the 'tspan' element to adjust the current text position horizontally and vertically for particular text strings within a 'text' element.

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="10cm" height="3cm" viewBox="0 0 1000 300"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
  <desc>Example tspan02 - tspan の dx と dy 属性による
        増分的な位置の調整</desc>
  <g font-family="Verdana" font-size="45" >
    <text x="200" y="150" fill="blue" >
      But you
        <tspan dx="2em" dy="-50" font-weight="bold" fill="red" >
          are
        </tspan>
        <tspan dy="100">
           a peach!
        </tspan>
    </text>
  </g>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

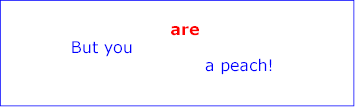

Example tspan02

この例を SVG で見る（ SVG 対応ブラウザのみ）


Example tspan03 では、 'tspan' 要素の属性 x, y で、描画される各グリフに対する 現在のテキスト位置 を絶対位置として設定している。この例では２行のテキストが一つの 'text' 要素に入れられている。２行とも同じ 'text' 要素内にあるので、ＵＡが テキスト選択とクリップボード処理 をサポートしていれば、利用者は２行同時に選択してシステムのクリップボードにコピーすることができる。

Example tspan03 uses the x and y attribute on the 'tspan' element to establish a new absolute current text position for each glyph to be rendered. The example shows two lines of text within a single 'text' element. Because both lines of text are within the same 'text' element, the user will be able to select through both lines of text and copy the text to the system clipboard in user agents that support text selection and clipboard operations,

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="10cm" height="3cm" viewBox="0 0 1000 300"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
  <desc>Example tspan03 - 複数行にわたるテキストやグリフを正確に
        位置させるために tspan の x と y 属性を用いる</desc>
  <g font-family="Verdana" font-size="45" >
    <text fill="rgb(255,164,0)" >
      <tspan x="300 350 400 450 500 550 600 650" y="100">
        Cute and
      </tspan>
      <tspan x="375 425 475 525 575" y="200">
         fuzzy
      </tspan>
    </text>
  </g>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

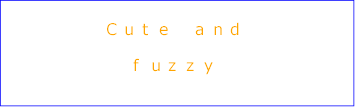

Example tspan03

この例を SVG で見る（ SVG 対応ブラウザのみ）


（ エラータ ：Example tspan04, tspan05 を挿入）

Example tspan04 に、 'tspan' 要素の 'rotate' 属性を利用するグリフの回転描画を示す。この例は 'rotate' 属性に指定される値の個数より多くの文字からなる単独の文字列を含む 'tspan' 要素を表示する。この場合、 'tspan' の 'rotate' 属性の最後に指定されている値が文字列の残りの文字に適用されなければならない。

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="10cm" height="3cm" viewBox="0 0 1000 300"
  xmlns="http://www.w3.org/2000/svg" version="1.1">
  <desc>Example tspan04 - The number of rotate values is less than the number of
  characters in the string.</desc>
  <text font-family="Verdana" font-size="55" fill="blue" >

    <tspan x="250" y="150" rotate="-30,0,30">
      Hello, out there
    </tspan>
  </text>
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="998" height="298"
    fill="none" stroke="blue" stroke-width="2" />
</svg>

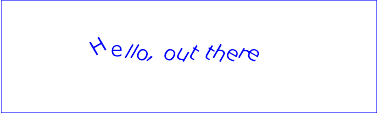

Example tspan04

この例を SVG で見る（ SVG 対応ブラウザのみ）

Example tspan05 では 'text' 要素と子要素の 'tspan' に 'rotate' 属性によるグリフの回転描画を指定している。この例は 'rotate' 属性の伝播を例証する。

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
"http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">

<svg width="100%" height="100%" viewBox="0 0 500 120"
  xmlns="http://www.w3.org/2000/svg" version="1.1">
  <desc>
    Example tspan05 - Propagation of rotation on text using child tspan elemtns.
  </desc>
  <text id="parent" font-family="Arial, sans-serif" font-size="32" fill="red" x="40" y="40"
    rotate="5,15,25,35,45,55">
    Not

    <tspan id="child1" rotate="-10,-20,-30,-40" fill="orange">
      all characters

      <tspan id="child2" rotate="70,60,50,40,30,20,10" fill="yellow">

        in

        <tspan id="child3">
          the
        </tspan>
      </tspan>

      <tspan id="child4" fill="orange" x="40" y="90">
        text
      </tspan>

      have a
    </tspan>

    <tspan id="child5" rotate="-10" fill="blue">
      specified
    </tspan>

    rotation
  </text>

  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="498" height="118" fill="none"
        stroke="blue" stroke-width="2" />
</svg>

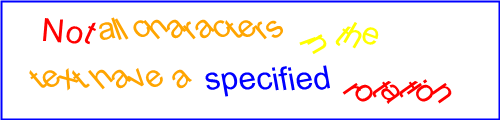

Example tspan05

この例を SVG で見る（ SVG 対応ブラウザのみ）

'text' 要素内の赤色のテキストの回転：

• 'rotate' の値 5, 15, 25, 35 度により、テキストの "Not " が同順に回転される。
• 'rotate' の値はテキスト "Not" に後続するスペース文字, 'child1' と 'child5' の 'tspan' 要素に挟まれるスペース, テキスト "rotation" の前のスペースに適用される。
• 次に指定される現在の 'rotate' 値は 45, 55 になる。 'text' 要素の現在の 'rotate' 値は子要素の 'tspan' のテキストに含まれる後続の文字の処理の進行に伴い、次の値へ移行する。
• 直後の 'tspan' 要素はテキストに対する回転値を指定するので、現在の 'rotate' 値は各文字の処理に伴い最後の値 55 度に到達するまでリスト内の次の値に変更される（しかし、利用はされない）。
• 最後の 'rotate' 値 55 度がテキスト "rotation" の全文字に適用されることになる。

"child1" 'tspan' 要素内のオレンジ色のテキストの回転：

• 'rotate' 値により、テキスト "all characters " の最初の４文字が -10, -20, -30, -40 度の順に回転される。
• 最後の 'rotate' 値 -40 が現在の 'rotate' 値になり、 'tspan' 要素内の後続の文字全部と 'rotate' に値を指定していない子要素の 'tspan' すべての文字に適用されることになる。
• "child4" 'tspan' 要素は 'rotate' 値を指定していないので、その祖先（ "child1" 'tspan' 要素）の現在の 'rotate' を利用する。 "child4" 'tspan' 要素に指定されているテキスト "text" の全文字が -40 度回転されることになる。
• 最後の 'rotate' 値 -40 度がテキスト "have a" の全文字にも適用されることになる。
• 'rotate' 値は "child2" と "child4" 'tspan' 要素の狭間のスペース文字とテキスト "have a" の前のスペース文字にも適用される。

"child2" 'tspan' 要素内の黄色のテキストの回転：

• 'rotate' 値により（黄色の）テキスト "in " が 70, 60, 50 度の順に回転される。
• 'rotate' 値はテキスト "in" に続くスペース文字にも適用される。
• 文字数よりも多くの 'rotate' 値が指定されているので、余った 'rotate' 値が 'rotate' 値を指定していない "child3" 'tspan' 要素に適用される。
• "child3" 'tspan' 要素のテキスト "the" の文字は順に 40, 30, 20 度回転される。

"child5" 'tspan' 要素内の青色のテキストの回転：

• 'rotate' 値によりテキスト "specified" の全文字が -10 度回転されることになる。
• 'rotate' 値は１個しか与えられていないので、それが 'tspan' 要素内の全文字に適用される。

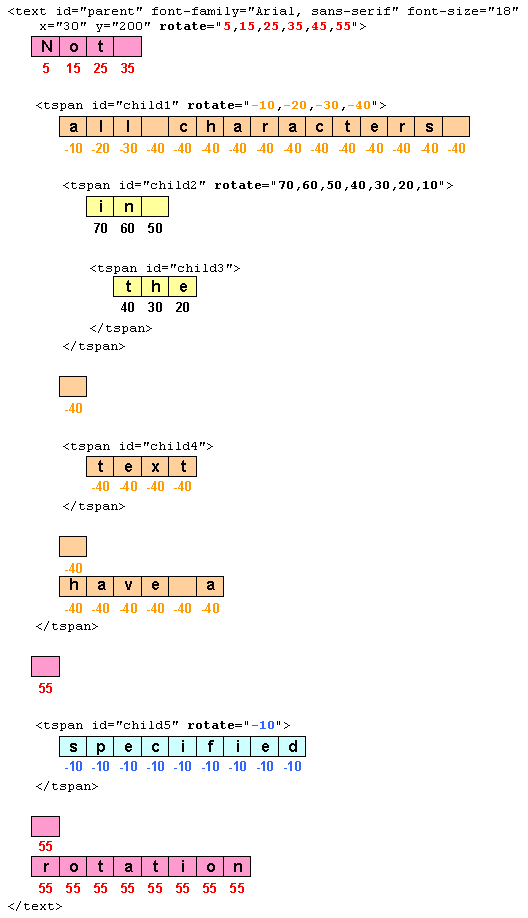

Character rotation diagram for Example tspan05

10.6 'tref' 要素

'text' 要素のテキスト内容は、文字データとして直接 'text' 要素に埋めこまれているか、 'tref' 要素によって指定される参照先の文字データ内容である。

The textual content for a 'text' can be either character data directly embedded within the 'text' element or the character data content of a referenced element, where the referencing is specified with a 'tref' element.

<!ENTITY % SVG.tref.extra.content "" >
<!ENTITY % SVG.tref.element "INCLUDE" >
<![%SVG.tref.element;[
<!ENTITY % SVG.tref.content
    "( %SVG.animate.qname; | %SVG.set.qname; | %SVG.animateColor.qname;
     | %SVG.Description.class; %SVG.tref.extra.content; )*"
>
<!ELEMENT %SVG.tref.qname; %SVG.tref.content; >
<!-- end of SVG.tref.element -->]]>
<!ENTITY % SVG.tref.attlist "INCLUDE" >
<![%SVG.tref.attlist;[
<!ATTLIST %SVG.tref.qname;
    %SVG.Core.attrib;
    %SVG.Conditional.attrib;
    %SVG.Style.attrib;
    %SVG.TextContent.attrib;
    %SVG.Font.attrib;
    %SVG.Paint.attrib;
    %SVG.Color.attrib;
    %SVG.Opacity.attrib;
    %SVG.Graphics.attrib;
    %SVG.Clip.attrib;
    %SVG.Mask.attrib;
    %SVG.Filter.attrib;
    %SVG.GraphicalEvents.attrib;
    %SVG.Cursor.attrib;
    %SVG.XLinkRequired.attrib;
    %SVG.External.attrib;
    x %Coordinates.datatype; #IMPLIED
    y %Coordinates.datatype; #IMPLIED
    dx %Lengths.datatype; #IMPLIED
    dy %Lengths.datatype; #IMPLIED
    rotate %Numbers.datatype; #IMPLIED
    textLength %Length.datatype; #IMPLIED
    lengthAdjust ( spacing | spacingAndGlyphs ) #IMPLIED
>

参照先の要素内の文字データはマークアップで囲まれたものも含めて全て描画される。

All character data within the referenced element, including character data enclosed within additional markup, will be rendered.

属性 x, y, dx, dy, rotate は 'tspan' 要素と同じ意味を持つ。これらの属性は 'tref' 要素が 'tspan' に置き換えられ、参照された文字データ（すべての追加的マークアップは除去される）がこの仮想の 'tspan' 要素に埋めこまれたかのように、適用される。

The x, y, dx, dy and rotate attributes have the same meanings as for the 'tspan' element. The attributes are applied as if the 'tref' element was replaced by a 'tspan' with the referenced character data (stripped of all supplemental markup) embedded within the hypothetical 'tspan' element.

Example tref01 に他の要素の文字データをどのようにして 'tspan' 要素の文字データとして利用するかを示す。１つ目の 'text' 要素（ id="ReferencedText"）は 'defs' 要素の一部なので描画されない。 ２つ目の 'text' 要素は「インライン文字データ」を描く。 ３つ目の 'text' 要素は、「参照文字データ」を描く。すなわち、要素 "ReferencedText" を参照する 'tref' 要素を含んでおり、参照先の要素の文字データが「被参照文字データ」である。

Example tref01 shows how to use character data from a different element as the character data for a given 'tspan' element. The first 'text' element (with id="ReferencedText") will not draw because it is part of a 'defs' element. The second 'text' element draws the string "Inline character data". The third 'text' element draws the string "Reference character data" because it includes a 'tref' element which is a reference to element "ReferencedText", and that element's character data is "Referenced character data".

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="10cm" height="3cm" viewBox="0 0 1000 300"
     xmlns="http://www.w3.org/2000/svg" version="1.1"
     xmlns:xlink="http://www.w3.org/1999/xlink">
  <defs>
    <text id="ReferencedText">
      Referenced character data
    </text>
  </defs>
  <desc>Example tref01 - インライン、および参照によるテキスト内容</desc>
  <text x="100" y="100" font-size="45" fill="blue" >
    Inline character data
  </text>
  <text x="100" y="200" font-size="45" fill="red" >
    <tref xlink:href="#ReferencedText"/>
  </text>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

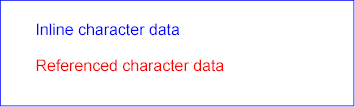

Example tref01

この例を SVG で見る（ SVG 対応ブラウザのみ）


10.7 テキストの配置

10.7.1 テキスト配置の概要

この節では SVG でサポートされているテキスト配置の特色機能について述べる。これには、左から右（例えばラテン語系スクリプト）, 双方向（例えばヘブライ語やアラビア語）, 縦書（例えば アジア系スクリプト）など、様々な国の言語の書字方向のサポートも含まれる。この節ではテキストは直線上（即ち現在の利用座標系において横または縦方向に厳密に並んだテキスト）であるとみなす。以降の節で パス上のテキスト についての追加的配置規則を述べる。

This section describes the text layout features supported by SVG, which includes support for various international writing directions, such as left-to-right (e.g., Latin scripts) and bidirectional (e.g., Hebrew or Arabic) and vertical (e.g., Asian scripts). The descriptions in this section assume straight line text (i.e., text that is either strictly horizontal or vertical with respect to the current user coordinate system). Subsequent sections describe the supplemental layout rules for text on a path.

SVG は自動改行や行送りの機能を提供しない。したがって、複数行のテキストブロックの整形をサポートする言語よりも多言語テキストの配置は単純になる。

SVG does not provide for automatic line breaks or word wrapping, which makes internationalized text layout for SVG relatively simpler than it is for languages which support formatting of multi-line text blocks.

SVG-ＵＡは、各 'text' 要素に対し標準の横書または縦書のテキスト（即ちパス上でないテキスト）における現在の 基準方位（ reference orientation ） を決定する。基準方位とは現在の利用座標系において、Ｙ軸の負の無限大を向くベクトルである（ 初期座標系 においては、基準方位は上方向である）。 パス上のテキスト における基準方位は文字ごとに毎回設定される。

For each 'text' element, the SVG user agent determines the current reference orientation. For standard horizontal or vertical text (i.e., no text-on-a-path), the reference orientation is the vector pointing towards negative infinity in Y within the current user coordinate system. (Note: in the initial coordinate system, the reference orientation is up.) For text on a path, the reference orientation is reset with each character.

基準方位と 'writing-mode' プロパティの値を基に、 SVG-ＵＡは現在の 行進行方向（ inline-progression-direction ） を決定する。左から右へのテキストでは、行進行方向は基準方位から時計回りに 90 度の方向である。右から左へのテキストでは、行進行方向は基準方位から反時計回りに 90 度の方向である。上から下へのテキストでは、行進行方向は基準方位の反対方向である。

Based on the reference orientation and the value for property 'writing-mode', the SVG user agent determines the current inline-progression-direction. For left-to-right text, the inline-progression-direction points 90 degrees clockwise from the reference orientation vector. For right-to-left text, the inline progression points 90 degrees counter-clockwise from the reference orientation vector. For top-to-bottom text, the inline-progression-direction points 180 degrees from the reference orientation vector.

基準方位と 'writing-mode' プロパティの値を基に、 SVG-ＵＡは現在の ブロック進行方向（ block-progression-direction ） 決定する。左から右へ（ left-to-right ）のテキストと右から左へ（ right-to-left ）のテキストでは、横書で利用できる 'writing-mode' が lr-tb と rl-tb だけなので、ブロック進行方向は基準方位の反対方向である。上から下へ（ top-to-bottom ）のテキストでは、利用できる 'writing-mode' が tb-rl だけなので、ブロック進行方向は常に基準方位から反時計回りに 90 度の方向である。

Based on the reference orientation and the value for property 'writing-mode', the SVG user agent determines the current block-progression-direction. For left-to-right and right-to-left text, the block-progression-direction points 180 degrees from the reference orientation vector because the only available horizontal 'writing-mode's are lr-tb and rl-tb. For top-to-bottom text, the block-progression-direction always points 90 degrees counter-clockwise from the reference orientation vector because the only available top-to-bottom 'writing-mode' is tb-rl.

シフト方向（ shift direction ）とは、 'baseline-shift' プロパティが正の値をとるときに 基底線テーブル が動く方向である。シフト方向は正の値に対し基底線テーブルが元の 基底線テーブル の最上端エントリへ向かってシフトする方向である。

The shift direction is the direction towards which the baseline table moves due to positive values for property 'baseline-shift'. The shift direction is such that a positive value shifts the baseline table towards the topmost entry in the parent's baseline table.

SVG-ＵＡは 'text' 要素の処理において 現在のテキスト位置（ current text position ） を常に更新しつづける。初期の現在のテキスト位置は 'text' 要素の属性 x と y によって確立される。

In processing a given 'text' element, the SVG user agent keeps track of the current text position. The initial current text position is established by the x and y attributes on the 'text' element.

現在のテキスト位置は各グリフの処理後ごとに、次のグリフが描画されるべき場所へと、調整される。現在のテキスト位置に対するこの調整は、現在の 行進行方向, 描画されたばかりのそのグリフの グリフ方位 （ glyph orientation ）に対応するグリフ特有のアドバンス値, フォントのカーニングテーブル, それに様々な属性とプロパティの現在の値（ 間隔調整プロパティ や要素 'text', 'tspan', 'tref', 'altGlyph' いずれかの属性 x, y, dx, dy の値）に基づいて行われる。もしグリフに現在の グリフ方位 に対応するアドバンス値が明示的に与えられていないならば、適切な近似が用いられるべきである。縦書のテキストならば、考えられる近似はグリフのアセントとディセント値の和である。 横書と縦書のテキストの両方に対するアドバンス値に対して考えられる別の近似として、emの大きさがある（ デザイン単位 を見よ）。

The current text position is adjusted after each glyph to establish a new current text position at which the next glyph shall be rendered. The adjustment to the current text position is based on the current inline-progression-direction, glyph-specific advance values corresponding to the glyph orientation of the glyph just rendered, kerning tables in the font and the current values of various attributes and properties, such as the spacing properties and any x, y, dx and dy attributes on 'text', 'tspan', 'tref' or 'altGlyph' elements. If a glyph does not provide explicit advance values corresponding to the current glyph orientation, then an appropriate approximation should be used. For vertical text, a suggested approximation is the sum of the ascent and descent values for the glyph. Another suggested approximation for an advance value for both horizontal and vertical text is the size of an em (see units-per-em).

SVG-ＵＡは、描画される各グリフに対し、現在のテキスト位置にきっちり合わせられる、グリフ上の適切な 整列点 を決定する。整列点は、グリフ自身におけるグリフセルの計量, 現在の 行進行方向 , 行進行方向に相対的な グリフ方位 に基づいて決定される。ほとんどのラテン語系テキスト（即ち 'writing-mode:lr', 'text-anchor:start', 'alignment-baseline:baseline' ）においては、グリフ内の整列点はグリフセルの左端（または他の幾つかのグリフ特有の左側の原点を指示するＸ座標）とラテン語系グリフの基底線との交点である。上から下への縦書テキストの配置では、多くの場合、基準となる点はフォントの縦基底線のセットに基づくグリフ特有の原点であるか、グリフの中央とtop line（top lineの定義は [CSS2-topline] を参照）の交点である。もしグリフに現在の グリフ方位 に対応する原点が明示的に与えられていない場合、グリフの左端とグリフに対する適切な水平基底線との交点や、グリフの上端とグリフに対する適切な垂直基底線との交点などのような、適切な近似が用いられるべきである。もし基底線テーブルが無ければ、ＵＡは処理において共通して利用される基底線テーブルを確立すべきである。

For each glyph to be rendered, the SVG user agent determines an appropriate alignment-point on the glyph which will be placed exactly at the current text position. The alignment-point is determined based on glyph cell metrics in the glyph itself, the current inline-progression-direction and the glyph orientation relative to the inline-progression-direction. For most uses of Latin text (i.e., 'writing-mode:lr', 'text-anchor:start', and 'alignment-baseline:baseline') the alignment-point in the glyph will be the intersection of left edge of the glyph cell (or some other glyph-specific x-axis coordinate indicating a left-side origin point) with the Latin baseline of the glyph. For many cases with top-to-bottom vertical text layout, the reference point will be either a glyph-specific origin point based on the set of vertical baselines for the font or the intersection of the center of the glyph with its top line (see [ CSS2-topline] for a definition of top line). If a glyph does not provide explicit origin points corresponding to the current glyph orientation, then an appropriate approximation should be used, such as the intersection of the left edge of the glyph with the appropriate horizontal baseline for the glyph or intersection of the top edge of the glyph with the appropriate vertical baseline. If baseline tables are not available, user agents should establish baseline tables that reflect common practice.

現在のテキスト位置に対する調整は 絶対位置調整 か 相対位置調整 かのどちらかである。 絶対位置調整は次の状況で生じる：

Adjustments to the current text position are either absolute position adjustments or relative position adjustments. An absolute position adjustment occurs in the following circumstances:

• 'text' 要素の最初
• At the start of a 'text' element
• 各 'textPath' 要素の最初
• At the start of each 'textPath' element
• 'text', 'tspan', 'tref', 'altGlyph' 要素内の各文字に対し属性 x または y の値が明示的に指定されている
• For each character within a 'text', 'tspan', 'tref' and 'altGlyph' element which has an x or y attribute value assigned to it explicitly

現在のテキスト位置に対する他の位置調整はすべて相対位置調整である。

All other position adjustments to the current text position are relative position adjustments.

各絶対位置調整に対し、個別に テキスト片 （ text chunk ）が定義される。各絶対位置調整はテキスト配置に対し次のような影響をもたらす：

Each absolute position adjustment defines a new text chunk. Absolute position adjustments impact text layout in the following ways:

• リガチャは、それに対応する一連の文字がすべて同じテキスト片に含まれるときのみ生ずる。
• Ligatures only occur when a set of characters which might map to a ligature are all in the same text chunk.
• 各テキスト片は、 'text-anchor' プロパティの値による整列において、別々のテキストブロックを表現する。
• Each text chunk represents a separate block of text for alignment due to 'text-anchor' property values.
• 双方向性 によってもたらされる文字の再配列は個々のテキスト片の中に限定される。 再配列がテキスト片を越えて行われることはない。
• Reordering of characters due to bidirectionality only occurs within a text chunk. Reordering does not happen across text chunks.

次の追加規則がリガチャの形成に適用される：

The following additional rules apply to ligature formation:

• [CSS2-spacing] にある様に、２つの文字の間隔が既定の字間と同じではないとき、ＵＡはリガチャを用いるべきではない。従って、プロパティ 'kerning' または 'letter-spacing' に既定値でないものがある場合、ＵＡはリガチャを用いるべきではない。
• As in [ CSS2-spacing], when the resultant space between two characters is not the same as the default space, user agents should not use ligatures; thus, if there are non-default values for properties 'kerning' or 'letter-spacing', the user agent should not use ligatures.
• 異なる DOM テキストノードにまたがる文字たちに対しては、対応するグリフのリガチャの形成をするべきではない。したがって、マークアップで分離された文字にリガチャを用いるべきではない。
• Ligature formation should not be enabled for the glyphs corresponding to characters within different DOM text nodes; thus, characters separated by markup should not use ligatures.
• 前に述べたように、異なるテキスト片にまたがる文字たちに対応するグリフに対してリガチャの形成をするべきではない。
• As mentioned above, ligature formation should not be enabled for the glyphs corresponding to characters within different text chunks.

10.7.2 行進行方向の設定

'writing-mode' プロパティは、 'text' 要素に対する初期の行進行方向を、左から右, 右から左, 上から下へのいずれにするかを指定する。 'writing-mode' プロパティは 'text' 要素にのみ適用される。このプロパティは下位の要素 'tspan', 'tref', 'altGlyph', 'textPath' では無視される。（注意：一つの 'text' 要素内における行進行方向は、ユニコード双方向アルゴリズムおよび 'direction'と 'unicode-bidi' プロパティによって変更されることがある。双方向テキストについては、 双方向性との関係 を見よ。）

The 'writing-mode' property specifies whether the initial inline-progression-direction for a 'text' element shall be left-to-right, right-to-left, or top-to-bottom. The 'writing-mode' property applies only to 'text' elements; the property is ignored for 'tspan', 'tref', 'altGlyph' and 'textPath' sub-elements. (Note that the inline-progression-direction can change within a 'text' element due to the Unicode bidirectional algorithm and properties 'direction' and 'unicode-bidi'. For more on bidirectional text, see Relationship with bidirectionality.)

lr-tb | lr

初期行進行方向を、ラテン語系言語主体の文書のほとんどで一般的な、左から右に設定する。ほとんどの文字に対し、現在のテキスト位置は、各グリフの描画後、左から右へアドバンスされる。（文字データがユニコード双方向アルゴリズムの対象となる文字を含んでいる場合、テキストアドバンス規則はより複雑になる。 双方向性との関係 を見よ）

Sets the initial inline-progression-direction to left-to-right, as is common in most Latin-based documents. For most characters, the current text position is advanced from left to right after each glyph is rendered. (When the character data includes characters which are subject to the Unicode bidirectional algorithm, the text advance rules are more complex. See Relationship with bidirectionality).

rl-tb | rl

初期行進行方向を、アラビア語やヘブライ語のスクリプトで一般的な右から左に設定する（ 双方向性との関係 を見よ）

Sets the initial inline-progression-direction to right-to-left, as is common in Arabic or Hebrew scripts. (See Relationship with bidirectionality.)

tb-rl | tb

初期行進行方向を、中国語や日本語など幾つかのアジア系スクリプトで一般的な、上から下に設定する。この種の縦書配置はラテン語系言語主体の文書でも、決して頻繁ではないが、特に表の列や行の標題などに生じ得る。ほとんどの場合、各グリフの中央を通る縦書基底線が揃えられる。

Sets the initial inline-progression-direction to top-to-bottom, as is common in some Asian scripts, such as Chinese and Japanese. Though hardly as frequent as horizontal, this type of vertical layout also occurs in Latin based documents, particularly in table column or row labels. In most cases, the vertical baselines running through the middle of each glyph are aligned.

10.7.3 行内のグリフ方位

場合によっては、文字並びの方位を行進行方向に相対して変える必要がある。このことは特に東アジア系の文書の縦書配置のときにあてはまり、セル幅の狭いラテン語系テキストが、あるときは直立に、別のときは横倒しに表示される。

In some cases, it is required to alter the orientation of a sequence of characters relative to the inline-progression-direction. The requirement is particularly applicable to vertical layouts of East Asian documents, where sometimes narrow-cell Latin text is to be displayed horizontally and other times vertically.

２つの可能な行進行方向のそれぞれに対し、基準方位に相対的なグリフ方位を制御する別々のプロパティがある。 'glyph-orientation-vertical' は行進行方向が縦のときのグリフ方位を制御する。 'glyph-orientation-horizontal' は行進行方向が横のときのグリフ方位を制御する。

Two properties control the glyph orientation relative to the reference orientation for each of the two possible inline-progression-directions. 'glyph-orientation-vertical' controls glyph orientation when the inline-progression-direction is vertical. 'glyph-orientation-horizontal' controls glyph orientation when the inline-progression-direction is horizontal.

auto

• 全角（ fullwidth ）表意文字と全角ラテン語系テキストではグリフ方位は 0 度に設定される。

  句読点その他の横書と縦書の両形式を持つ表意文字に対しては、縦書形式のグリフが用いられる。

• 全角でないテキストではグリフ方位は 90 度に設定される。

  この方位の再設定規則は一段階だけ非表意文字テキストのみに対し適用される。それ以上の書字方向モードまたは双方向処理の埋めこみは全てこの一段階目の回転に基づく。

  注意：

  • これは非表意文字テキスト文字列を、双方向規則（ bidi-rule ）を尊重しつつ横書に設定し、その結果による行内領域における並び（グリフ方向の変更各一回につき一つの領域）を時計回りに 90 度回転することと同値である。

    この「回転」手法によるテキストは、言語やスクリプトにおいて一般的な連結や再配列によるリガチャその他のグリフを含むことがあることに注意。（この「回転」手法による表示形式は自動リガチャ形成や同様な文脈依存によるグリフ形成を止めるわけではない。）

  • どの文字が自動的に回転されるべきかの決定はＵＡごとに様々になり得る。この決定は、国, 言語, スクリプト, 文字の特性, フォント, 文字の文脈などの間における複雑な相互関係に基づく。ユニコード TR 11, JIS 規格, その他の国家標準を調べることが薦められる。

• Fullwidth ideographic and fullwidth Latin text will be set with a glyph-orientation of 0-degrees.

  Ideographic punctuation and other ideographic characters having alternate horizontal and vertical forms will use the vertical form of the glyph.

• Text which is not fullwidth will be set with a glyph-orientation of 90-degrees.

  This reorientation rule applies only to the first-level non-ideographic text. All further embedding of writing-modes or bidi processing will be based on the first-level rotation.

  NOTE:

  • This is equivalent to having set the non-ideographic text string horizontally honoring the bidi-rule, then rotating the resultant sequence of inline-areas (one area for each change of glyph direction) 90-degrees clockwise.

    It should be noted that text set in this "rotated" manner may contain ligatures or other glyph combining and reordering common to the language and script. (This "rotated" presentation form does not disable auto-ligature formation or similar context-driven variations.)

  • The determination of which characters should be auto-rotated may vary across user agents. The determination is based on a complex interaction between country, language, script, character properties, font, and character context. It is suggested that one consult the Unicode TR 11 and the various JIS or other national standards.

<angle>

角度は 0, 90, 180, 270 度に制限される。ＵＡは角度の値を許される値に最も近い値に丸めるものとする。
値 0deg はすべてのグリフに対し、その上端が 基準方位 を向くように設定することを指示する。値 90deg 基準方位 から時計回りに 90 度の方位を指示する。

The value of the angle is restricted to 0, 90, 180, and 270 degrees. The user agent shall round the value of the angle to the closest of the permitted values.
A value of 0deg indicates that all glyphs are set with the top of the glyphs oriented towards the reference orientation. A value of 90deg indicates an orientation of 90 degrees clockwise from the reference orientation.

このプロパティは 'writing-mode' が縦書のテキストにのみ適用される。

This property is applied only to text written in a vertical 'writing-mode'.

グリフ方位は各グリフが描画されるごとの現在のテキスト位置に対するアドバンス量に影響する。 行進行方向が縦方向で 'glyph-orientation-vertical' による方位の角度が 180 度の倍数のとき、現在のテキスト位置はグリフの縦方向の計量に従って増大する。そうでないとき、即ち 'glyph-orientation-vertical' による方位の角度が 180 度の倍数でないとき、現在のテキスト位置はグリフの横方向の計量に従って増大する。

The glyph orientation affects the amount that the current text position advances as each glyph is rendered. When the inline-progression-direction is vertical and the 'glyph-orientation-vertical' results in an orientation angle that is a multiple of 180 degrees, then the current text position is incremented according to the vertical metrics of the glyph. Otherwise, if the 'glyph-orientation-vertical' results in an orientation angle that is not a multiple of 180 degrees, then the current text position is incremented according to the horizontal metrics of the glyph.

この節のテキスト配置図では次の記号を用いる：

The text layout diagrams in this section use the following symbols:

- 幅広の（ wide-cell ）グリフ（例えば漢字）で、行内の n 番目のグリフ
- 幅狭の（ narrow-cell ）グリフ（例えばラテン語系）で、行内の n 番目のグリフ

- wide-cell glyph (e.g. Han) which is the n-th glyph in the text run
- narrow-cell glyph (e.g. Latin) which is the n-th glyph in the text run

上の図式の記号で想定している方位は、それらが表現するユニコード文字がＵＡにおいて描画されるときに想定される方向に対応する。図式のグリフ間の間隔は、問題点を明らかにするために意図的に変更される場合を除いて、表象的なものである。

The orientation which the above symbols assume in the diagrams corresponds to the orientation that the Unicode characters they represent are intended to assume when rendered in the user agent. Spacing between the glyphs in the diagrams is usually symbolic, unless intentionally changed to make a point.

次図に 'glyph-orientation-vertical' の異なる用いられ方を示す。図左はラテン語系の文字に対する 'glyph-orientation-vertical' を auto または 90 に指定した場合において、全角表意文字グリフと幅狭のグリフを混在させたときの結果を示している。図右はラテン語系の文字に対する 'glyph-orientation-vertical' を 0 に指定した場合において、全角表意文字グリフと幅狭のグリフを混在させたときの結果を示している。

The diagrams below illustrate different uses of 'glyph-orientation-vertical'. The diagram on the left shows the result of the mixing of full-width ideographic glyphs with narrow-cell Latin glyphs when 'glyph-orientation-vertical' for the Latin characters is either auto or 90. The diagram on the right show the result of mixing full-width ideographic glyphs with narrow-cell Latin glyphs when Latin glyphs are specified to have a 'glyph-orientation-vertical' of 0.

<angle>

角度がとり得る値は 0, 90, 180, 270 度に制限される。ＵＡは角度の値を許される値に最も近い値に丸めるものとする。
値 0deg はすべてのグリフに対し、その上端が 基準方位 を向くように設定させることを指示する。値 90deg 基準方位 から時計回りに 90 度の方位を指示する。

The value of the angle is restricted to 0, 90, 180, and 270 degrees. The user agent shall round the value of the angle to the closest of the permitted values.
A value of 0deg indicates that all glyphs are set with the top of the glyphs oriented towards the reference orientation. A value of 90deg indicates an orientation of 90 degrees clockwise from the reference orientation.

このプロパティは 'writing-mode' が横書のテキストにのみ適用される。

This property is applied only to text written in a horizontal 'writing-mode'.

グリフ方位は各グリフが描画されるごとの現在のテキスト位置に対するアドバンス量に影響する。基準方位が水平方向で 'glyph-orientation-horizontal' による方位の角度が 180 度の倍数のとき、現在のテキスト位置はグリフの横方向の計量に従って増大する。そうでないとき、 'glyph-orientation-horizontal' による方位の角度が 180 度の倍数でないとき, 現在のテキスト位置はグリフの縦方向の計量に従って増大する。

The glyph orientation affects the amount that the current text position advances as each glyph is rendered. When the reference orientation direction is horizontal and the 'glyph-orientation-horizontal' results in an orientation angle that is a multiple of 180 degrees, then the current text position is incremented according to the horizontal metrics of the glyph. Otherwise, if the 'glyph-orientation-horizontal' results in an orientation angle that is not a multiple of 180 degrees, then the current text position is incremented according to the vertical metrics of the glyph.

10.7.4 双方向性との関係

ある種のスクリプトでは文字は右から左へ書かれる。一部の文書、特にアラビア語やヘブライ語のスクリプトで書かれた、何らかの複数言語の文脈では、一行のテキストに双方向が入り混じることになる。このような現象は双方向性（ bidirectionality ）または略して "bidi" と呼ばれる。

The characters in certain scripts are written from right to left. In some documents, in particular those written with the Arabic or Hebrew script, and in some mixed-language contexts, text in a single line may appear with mixed directionality. This phenomenon is called bidirectionality, or "bidi" for short.

ユニコード標準（ [UNICODE] 3.11 節）ではテキストの正しい書字方向を決定する複雑なアルゴリズムが定義されている。 アルゴリズムは明示的な埋めこみと上書きの制御のみならず、文字の特性に基づく暗黙の部分からも構成される。 SVG-ＵＡは 'text' 要素における文字の配置を決定する際にこの双方向アルゴリズムを適用する。 'direction' と 'unicode-bidi' プロパティは文字内容の本来の方向を文書作成者が上書きすることを可能にし、文書言語の要素と属性をこのアルゴリズムにどう写すかの明示的な制御が可能にする。この２つのプロパティは行進行方向に垂直なグリフに対応する全ての文字に対して適用することができる。

The Unicode standard ([ UNICODE], section 3.11) defines a complex algorithm for determining the proper directionality of text. The algorithm consists of an implicit part based on character properties, as well as explicit controls for embeddings and overrides. The SVG user agent applies this bidirectional algorithm when determining the layout of characters within a 'text' element. The 'direction' and 'unicode-bidi' properties allow authors to override the inherent directionality of the content characters and thus explicitly control how the elements and attributes of a document language map to this algorithm. These two properties are applicable to all characters whose glyphs are perpendicular to the inline-progression-direction.

ほとんどの場合、 [UNICODE] による双方向アルゴリズムは望ましい結果を自動的に算出してくれる。このアルゴリズムを正しく上書きすることは通常極めて複雑である。したがってほとんどの場合、文書作成者はこれらのプロパティに安易に値を設定するべきではない。

In most cases, the bidirectional algorithm from [ UNICODE] produces the desired result automatically, and overriding this algorithm properly is usually quite complex. Therefore, in most cases, authors are discouraged from assigning values to these properties.

双方向性についてのより完全な解説は "Cascading Style Sheets (CSS) level 2" 仕様 [CSS2-direction] を参照のこと。

A more complete discussion of bidirectionality can be found in the "Cascading Style Sheets (CSS) level 2" specification [ CSS2-direction].

双方向テキストの処理モデルは次のようになる。ＵＡは 論理順序 で与えられる文字を処理する（論理順序とは、直接的包含あるいは 'tref' 要素による間接的参照を通して、文字たちが元の文書に現れる順番のことである）。ＵＡは、各々に対し個別にユニコード双方向アルゴリズムが適用されるような独立のブロックに分割する。各 テキスト片 はテキストの独立ブロックを表す。加えて、 'glyph-orientation-horizontal' または 'glyph-orientation-vertical' プロパティから生ずるグリフ方位の変更により、独立のテキストブロックたちが更に細分される。各独立テキストブロックに対するユニコード双方向アルゴリズムおよび 'direction' と 'unicode-bidi' プロパティの処理が終わると、ＵＡは、描画順序が左から右にされた再配列済みの文字のリストを得ることになる。文字の再配列に同時並行して、 'tspan' と 'tref' 要素の dx, dy, rotate 属性も、文字と属性値の元の対応関係を維持するために再配列される。文字またはグリフの組に対するカーニングとリガチャの処理は、それがフォント特有のものであるとしても、文字の再配列後に行われることがモデルとしては望ましい。

The processing model for bidirectional text is as follows. The user agent processes the characters which are provided in logical order (i.e., the order the characters appear in the original document, either via direct inclusion or via indirect reference due a 'tref' element). The user agent determines the set of independent blocks within each of which it should apply the Unicode bidirectional algorithm. Each text chunk represents an independent block of text. Additionally, any change in glyph orientation due to processing of properties 'glyph-orientation-horizontal' or 'glyph-orientation-vertical' will subdivide the independent blocks of text further. After processing the Unicode bidirectional algorithm and properties 'direction' and 'unicode-bidi' on each of the independent text blocks, the user agent will have a potentially re-ordered list of characters which are now in left-to-right rendering order. Simultaneous with re-ordering of the characters, the dx, dy and rotate attributes on the 'tspan' and 'tref' elements are also re-ordered to maintain the original correspondence between characters and attribute values. While kerning or ligature processing might be font-specific, the preferred model is that kerning and ligature processing occurs between combinations of characters or glyphs after the characters have been re-ordered.

このプロパティは基になるテキストの書字方向および、ユニコード双方向アルゴリズムにおける埋めこみと上書きの方向（ 'unicode-bidi' を見よ）を指定する。 'direction' プロパティは 'unicode-bidi' プロパティの値が 'embed' か 'bidi-override' でなければ意味をなさない。

This property specifies the base writing direction of text and the direction of embeddings and overrides (see 'unicode-bidi') for the Unicode bidirectional algorithm. For the 'direction' property to have any effect, the 'unicode-bidi' property's value must be 'embed' or 'bidi-override'.

この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-direction] で与えられる。

Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-direction].

'direction' プロパティは 行進行方向 に対し方位が垂直のグリフにのみ適用される。ここでの行進行方向は通常の横書のラテン語系またはアラビア語のテキスト場合と、上から下への行進行方向に相対して時計回りに 90 度回転されたラテン語系またはアラビア語の幅狭の文字の場合が含まれる。

The 'direction' property applies only to glyphs oriented perpendicular to the inline-progression-direction, which includes the usual case of horizontally-oriented Latin or Arabic text and the case of narrow-cell Latin or Arabic characters rotated 90 degrees clockwise relative to a top-to-bottom inline-progression-direction.

この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-unicode-bidi] で与えられる。

Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-unicode-bidi].

10.8 テキストの描画順序

'text' 要素内の文字に結びつけられたグリフは元の文書における文字の論理順序で描画され、双方向性の実装に必要な再配列とは独立である。このように、視覚的に右から左へ連なるテキストでは、最も右側の文字に対応するグリフは他の文字に対応するグリフより先に描画される。

The glyphs associated with the characters within a 'text' element are rendered in the logical order of the characters in the original document, independent of any re-ordering necessary to implement bidirectionality. Thus, for text that goes right-to-left visually, the glyphs associated with the rightmost character are rendered before the glyphs associated with the other characters.

加えて、個々のグリフは次のグリフが描画される前に一体として描画される（即ち、 'fill' と 'stroke' プロパティによって指定される内部と外形線への塗りが行われる）。

Additionally, each distinct glyph is rendered in its entirety (i.e., it is filled and stroked as specified by the 'fill' and 'stroke' properties) before the next glyph gets rendered.

10.9 整列プロパティ

10.9.1 テキスト整列プロパティ

'text-anchor' プロパティはテキスト文字列を与えられた点に対して相対的に揃える（先頭揃え, 中央揃え, 末尾揃え）ために用いられる。

The 'text-anchor' property is used to align (start-, middle- or end-alignment) a string of text relative to a given point.

'text-anchor' プロパティは与えられた 'text' 要素における個々の テキスト片 に対し適用される。各テキスト片は初期の現在のテキスト位置を持ち、次のいずれかを適用した結果による（文脈に依存する）利用座標系の点を表現する：すなわち、テキスト片の最初に描画される文字に対し、 'text' 要素の x, y 属性、または明示的に指定された 'tspan', 'tref', 'altGlyph' のうちのいずれかの要素の x, y 属性の値、あるいは 'textPath' 要素における初期の現在のテキスト位置、のいずれかである。

The 'text-anchor' property is applied to each individual text chunk within a given 'text' element. Each text chunk has an initial current text position, which represents the point in the user coordinate system resulting from (depending on context) application of the x and y attributes on the 'text' element, any x or y attribute values on a 'tspan', 'tref' or 'altGlyph' element assigned explicitly to the first rendered character in a text chunk, or determination of the initial current text position for a 'textPath' element.

これらの値は次の意味を持つ：

Values have the following meanings:

start

描画される文字は、テキストの始点が初期の現在のテキスト位置になるように揃えられる。 このことは、通常水平に描画されるラテン語系またはアラビア語のテキストが左揃えにされることを意味し （ エラータ ：次に修正） このことは、ラテン語系の通常の書字方向においては左揃えにされることに等しく、アラビア語やヘブライ語など主方向が右から左のスクリプトにおいては右揃えにされることに等しい。 また、主方向が縦書のアジア系のテキストが上揃えにされることに意味する。

The rendered characters are aligned such that the start of the text string is at the initial current text position. For Latin or Arabic, which is usually rendered horizontally, this is comparable to left alignment. For Asian text with a vertical primary text direction, this is comparable to top alignment.

middle

描画の際には、テキスト文字列の中央が現在のテキスト位置に揃えられる。（ パス上のテキスト の場合、概念的には、テキスト文字列はまず直線上に並べられ、次にテキスト文字列の始点と終点の中点が定められ、最後に中点が現在のテキスト位置に来るようにパス上に写像される。）

The rendered characters are aligned such that the middle of the text string is at the current text position. (For text on a path, conceptually the text string is first laid out in a straight line. The midpoint between the start of the text string and the end of the text string is determined. Then, the text string is mapped onto the path with this midpoint placed at the current text position.)

end

描画の際には、テキスト文字列の終点が初期の現在のテキスト位置に揃えられる。 このことは、通常の方位のラテン語系またはアラビア語のテキストは右揃えにされることを意味する。 （ エラータ ：次に修正） このことは、ラテン語系の通常の書字方向においては右揃えにされることに等しく、アラビア語やヘブライ語など主方向が右から左のスクリプトにおいては左揃えにされることに等しい。

The rendered characters are aligned such that the end of the text string is at the initial current text position. For Latin text in its usual orientation, this is comparable to right alignment.

10.9.2 基底線整列プロパティ

基底線整列と基底線テーブルについての概観は上の フォント, フォントテーブル, 基底線 にてすでに述べた。

An overview of baseline alignment and baseline tables can be found above in Fonts, font tables and baselines.

多言語が含まれるテキストの特徴の一つは異なるスクリプトのグリフに対し異なる基底線（異なる整列点）が存在することである。例えば横書の場合、漢字, 片仮名, 平仮名, ハングルのような表意文字スクリプトにおいては基底線による整列はグリフの下端近くで行われ、ラテン語系, キリル文字, ヘブライ語, アラビア語などのアルファベットを基調とするスクリプトにおいてはほとんどのグリフが下端が揃えられる一方で一部のグリフの下端が基底線より下に位置し、インド系スクリプトにおいてはグリフの上端近くが揃えられる。

One of the characteristics of international text is that there are different baselines (different alignment points) for glyphs in different scripts. For example, in horizontal writing, ideographic scripts, such as Han Ideographs, Katakana, Hiragana, and Hangul, alignment occurs with a baseline near the bottoms of the glyphs; alphabetic based scripts, such as Latin, Cyrillic, Hebrew, Arabic, align a point that is the bottom of most glyphs, but some glyphs descend below the baseline; and Indic based scripts are aligned at a point that is near the top of the glyphs.

異なるスクリプトが一行のテキストに混在するとき、スクリプトの異なるグリフが互いに正しく揃えるられように調整されなければならない。 OpenType [OPENTYPE] フォントは、現在の基底線から他の基底線へのオフセットを指定する基底線テーブル (BASE) [OPENTYPE-BASETABLE] を持つ。

When different scripts are mixed on a line of text, an adjustment must be made to ensure that the glyphs in the different scripts are aligned correctly with one another. OpenType [ OPENTYPE] fonts have a Baseline table (BASE) [ OPENTYPE-BASETABLE] that specifies the offsets of the alternative baselines from the current baseline.

SVG における 'text' 要素の処理では、（一つのフォントサイズの中で）一つのスクリプトが「支配的部分（ dominant run ）」になっているものとみなす、 OpenType に似た基底線テーブルのモデルが用いられる。すなわち、他のすべての基底線はこの支配的部分に相対的なものとして定義される。支配的部分となるスクリプトの基底線を 主基底線 （ dominant baseline ）と呼ぶ。よって、例えば主基底線がアルファベットの基底線であるならば、表意文字の基底線やインド系言語の基底線など、他の基底線のためのオフセットが基底線テーブルに存在することになる。また、一部の数学用フォントに用いられる数式用基底線のためのオフセットも存在することになる。横書と縦書モードそれぞれに対し別々の基底線テーブルがあることに注意。これらのテーブルにおけるオフセットは横書と縦書ではそれぞれ異なるものになるであろう。

SVG uses a similar baseline table model that assumes one script (at one font-size) is the "dominant run" during processing of a 'text' element; that is, all other baselines are defined in relation to this dominant run. The baseline of the script with the dominant run is called the dominant baseline. So, for example, if the dominant baseline is the alphabetic baseline, there will be offsets in the baseline table for the alternate baselines, such as the ideographic baseline and the Indic baseline. There will also be an offset for the math baseline which is used for some math fonts. Note that there are separate baseline tables for horizontal and vertical writing-modes. The offsets in these tables may be different for horizontal and vertical writing.

'text' 要素の処理を始める時点で確立される基底線テーブルのことを 主基底線テーブル と呼ぶ。

The baseline table established at the start of processing of a 'text' element is called the dominant baseline table.

'font-family' プロパティの値はフォントのリストなので、一貫性のある基底線テーブルの選択を保証するために、フォントリスト内でグリフが利用可能な最初のフォントとして、名目上のフォント（ nominal font ）が定義される。これは、遭遇するそれぞれの文字に対し、そのグリフを持っている最初のフォントである。（この定義のため、フォントが置換されたり合成されたりしてもグリフデータが存在するものとみなされる。）この定義により、利用されるフォントと基底線テーブルの決定が内容から独立することが保証される。 （訳注：解り難い定義だが、名目上のフォントとは、要するに各文字に利用されるグリフを複数のフォントから寄せ集めたものというのが訳者の理解である。しかしながら、最後の文の「独立」の意味が訳者には把握できていない。）

Because the value of the 'font-family' property is a list of fonts, to insure a consistent choice of baseline table we define the nominal font in a font list as the first font in the list for which a glyph is available. This is the first font that could contain a glyph for each character encountered. (For this definition, glyph data is assumed to be present if a font substitution is made or if the font is synthesized.) This definition insures a content independent determination of the font and baseline table that is to be used.

'text' 要素の 'font-size' プロパティの値は 主基底線テーブル・フォントサイズ を確立する。

The value of the 'font-size' property on the 'text' element establishes the dominant baseline table font size.

このモデルでは各グリフは、グリフが揃えられる基底線を指示する 'alignment-baseline' 値を持つものとみなされる。（ OpenType 基底線テーブルにおいては 'alignment-baseline' は "Baseline Tag" と呼ばれる。） 'alignment-baseline' プロパティの初期値ではグリフに結び付けられた基底線識別子が利用される。 'alignment-baseline' に対する代替値は、スクリプトの仲間内では特異な "*" のようなグリフに対して役立つ。

The model assumes that each glyph has a 'alignment-baseline' value which specifies the baseline with which the glyph is to be aligned. (The 'alignment-baseline' is called the "Baseline Tag" in the OpenType baseline table description.) The initial value of the 'alignment-baseline' property uses the baseline identifier associated with the given glyph. Alternate values for 'alignment-baseline' can be useful for glyphs such as a "*" which are ambiguous with respect to script membership.

このモデルではグリフが描かれるフォントは、 フォント基底線テーブル と呼ばれる基底線テーブルを持つものとみなされる。この基底線テーブルはフォントが持つ各基底線に対し、点 (0,0) からのデザイン単位で表されるオフセットを持つ。特に、グリフの点 (0,0) から 'alignment-baseline' で識別される基底線へのオフセットを持つ。

The model assumes that the font from which the glyph is drawn also has a baseline table, the font baseline table. This baseline table has offsets in units-per-em from the (0,0) point to each of the baselines the font knows about. In particular, it has the offset from the glyph's (0,0) point to the baseline identified by the 'alignment-baseline'.

基底線テーブルのオフセットの値はエムを分割した単位を意味する「デザイン単位」（ design units ）で表される。 CSS ではこれを "units-per-em" [CSS2-UNITSPEREM] と呼ぶ。したがって、（描画における文字高に相対的な単位が em だから）現在の 'font-size' は主基底線から他の基底線までの実際のオフセットを決定する際に用いられる。

The offset values in the baseline table are in "design units" which means fractional units of the EM. CSS calls these "units-per-em" [ CSS2-UNITSPEREM]. Thus, the current 'font-size' is used to determine the actual offset from the dominant baseline to the alternate baselines.

グリフの整列においては 'alignment-baseline' で識別されるグリフの基底線が主基底線テーブルにある同じ名前の基底線に揃えられる。

The glyph is aligned so that its baseline identified by its 'alignment-baseline' is aligned with the baseline with the same name from the dominant baseline table.

主基底線から 'alignment-baseline' で識別される基底線までのオフセットは主基底線テーブルと主基底線テーブル・フォントサイズを用いて計算される。グリフに適用可能なフォント基底線テーブルとフォントサイズは、識別された基底線からグリフの点 (0,0) までのオフセットの算出に用いられる。この第二のオフセットが シフト方向 における点 (0,0) の位置を得るために、第一のオフセットから引かれる。２つのオフセットは基底線テーブルの基底線の値に適切なフォントサイズの値を掛けることにより計算される。

The offset from the dominant baseline of the parent to the baseline identified by the 'alignment-baseline' is computed using the dominant baseline table and dominant baseline table font size. The font baseline table and font size applicable to the glyph are used to compute the offset from the identified baseline to the (0,0) point of the glyph. This second offset is subtracted from the first offset to get the position of the (0,0) point in the shift direction. Both offsets are computed by multiplying the baseline value from the baseline table times the appropriate font size value.

'alignment-baseline' が主基底線を指す場合、第一のオフセットは０になり、グリフは主基底線に揃えられる。他の基底線を指す場合、グリフはその基底線に揃えられる。

If the 'alignment-baseline' identifies the dominant baseline, then the first offset is zero and the glyph is aligned with the dominant baseline; otherwise, the glyph is aligned with the chosen alternate baseline.

この仕様で用いられる基底線識別子を下に挙げる。うち幾つかは、 [XSL description of Fonts and Font Data] で述べられるようにして、フォントに含まれる基底線テーブルから定まる。残りは以下で述べられる他のフォント特性から計算される。

The baseline-identifiers below are used in this specification. Some of these are determined by baseline-tables contained in a font as described in [XSL description of Fonts and Font Data]. Others are computed from other font characteristics as described below.

alphabetic

この識別子は、ほとんどのアルファベットと音節を基調とするスクリプトで用いられる基底線を指す。これらには、多くの西欧、南インド、東南アジア（非表意文字）のスクリプトが含まれるが、それらだけには限られない。

This identifies the baseline used by most alphabetic and syllabic scripts. These include, but are not limited to, many Western, Southern Indic, Southeast Asian (non-ideographic) scripts.

ideographic

この識別子は、表意文字のスクリプトで用いられる基底線を指す。歴史的な理由により、この基底線は表意文字のエム平方の中心ではなく、下端にある。"central" 基底線を見よ。表意文字スクリプトには中国語, 日本語, 韓国語, ベトナム字喃 （訳注： Vietnamese Chu Nom - チュノム - 漢字から派生したベトナム古代文字） などが含まれる。

This identifies the baseline used by ideographic scripts. For historical reasons, this baseline is at the bottom of the ideographic EM box and not in the center of the ideographic EM box. See the "central" baseline. The ideographic scripts include Chinese, Japanese, Korean, and Vietnamese Chu Nom.

hanging

この識別子は、ある種のインド系スクリプトで用いられる基底線を指す。 これらのスクリプトにはデヴァーナーガリー （訳注： Devanagari - サンスクリットやヒンディー語などの現代インドの諸言語に用いられるアルファベット） , グルムキー文字 （訳注： Gurmukhi - パンジャブ語の表記に用いられる文字） , ベンガル語（ Bengali ）などが含まれる。

This identifies the baseline used by certain Indic scripts. These scripts include Devanagari, Gurmukhi and Bengali.

mathematical

この識別子は、数学記号に用いられる基底線を指す。

This identifies the baseline used by mathematical symbols.

central

この識別子は、エム平方の中心として計算される基底線を表す。この基底線は text-before-edge と text-after-edge 基底線の中間に位置する。

注意：

表意文字フォントに対しては、グリフの整列にこの基底線がよく用いられる。これは表意文字基底線の代替である。

This identifies a computed baseline that is at the center of the EM box. This baseline lies halfway between the text-before-edge and text-after-edge baselines.

NOTE:

For ideographic fonts, this baseline is often used to align the glyphs; it is an alternative to the ideographic baseline.

middle

この識別子は、基底線がアルファベット基底線から シフト方向に x-height フォント特性の値の 1/2 のオフセットにあることを表す。この基底線の位置はフォントデータまたはフォント特性に "x-height" を持つフォントから得られることがある。"x-height" の 1/2 によって計算されてもよい。 これらの情報が無い場合、基底線の位置は "central" 基底線からの近似にしてもよい。

This identifies a baseline that is offset from the alphabetic baseline in the shift-direction by 1/2 the value of the x-height font characteristic. The position of this baseline may be obtained from the font data or, for fonts that have a font characteristic for "x-height", it may be computed using 1/2 the "x-height". Lacking either of these pieces of information, the position of this baseline may be approximated by the "central" baseline.

text-before-edge

この識別子は、エム平方の before-edge を表す。この基底線の位置は基底線テーブルによって指定されたり、計算によって得られたりする。

注意：

この基底線は通常アセンダの上端かその周辺に位置するが、グリフの上側に現れるすべてのアセントを取り囲むとは限らない。これらのフォントでは "ascent" フォント特性の値が用いられる。表意文字フォントでは、この基底線は通常「表意文字」基底線からシフト方向 に１エムの所に位置する。しかしながら、一部の表意文字フォントでは、より圧縮された植字を可能にするために、行進行方向において切り詰められた幅を持つ。縦書モード専用にデザインされたそのようなフォントが横書モードで用いられた場合、"text-before-edge" 基底線は text-after-edge から１エムより小さい所に位置するかもしれない。

This identifies the before-edge of the EM box. The position of this baseline may be specified in the baseline-table or it may be calculated.

NOTE:

The position of this baseline is normally around or at the top of the ascenders, but it may not encompass all accents that can appear above a glyph. For these fonts the value of the "ascent" font characteristic is used. For ideographic fonts, the position of this baseline is normally 1 EM in the shift-direction from the "ideographic" baseline. However, some ideographic fonts have a reduced width in the inline-progression-direction to allow tighter setting. When such a font, designed only for vertical writing-modes, is used in a horizontal writing-mode, the "text-before-edge" baseline may be less than 1 EM from the text-after-edge.

text-after-edge

この識別子は、エム平方の after-edge を表す。この基底線の位置は基底線テーブルによって指定されたり、計算によって得られたりする。

注意：

ディセンダを持つフォントでは、この基底線は通常アセンダの下端またはその周辺に位置する。これらのフォントでは "descent" フォント特性の値が用いられる。表意文字フォントでは、この基底線は通常「表意文字」基底線に位置する。

This identifies the after-edge of the EM box. The position of this baseline may be specified in the baseline-table or it may be calculated.

NOTE:

For fonts with descenders, the position of this baseline is normally around or at the bottom of the descenders. For these fonts the value of the "descent" font characteristic is used. For ideographic fonts, the position of this baseline is normally at the "ideographic" baseline.

これらの他に、計算によって得られる２つの基底線がラインエリア（ line areas ）のためのみに定義されている。ラインエリアに基づく計算の概念は SVG のサポート外なので、この２つの基底線は次のように置き換えられる：

There are, in addition, two computed baselines that are only defined for line areas. Since SVG does not support the notion of computations based on line areas, the two computed baselines are mapped as follows:

before-edge

SVG においては、これは text-before-edge と同値である。

For SVG, this is equivalent to text-before-edge.

after-edge

SVG においては、これは text-after-edge と同値である。

For SVG, this is equivalent to text-after-edge.

４つの基底線が、横書モード専用に定義されている。

There are also four baselines that are defined only for horizontal writing-modes.

top

横書モードにおいて、この基底線は "before-edge" 基底線と同じであり、縦書モードでは未定義である。

This baseline is the same as the "before-edge" baseline in a horizontal writing-mode and is undefined in a vertical writing mode.

text-top

横書モードにおいて、この基底線は "text-before-edge" 基底線と同じであり、縦書モードでは未定義である。

This baseline is the same as the "text-before-edge" baseline in a horizontal writing-mode and is undefined in a vertical writing mode.

bottom

横書モードにおいて、この基底線は "after-edge" 基底線と同じであり、縦書モードでは未定義である。

This baseline is the same as the "after-edge" baseline in a horizontal writing-mode and is undefined in a vertical writing mode.

text-bottom

横書モードにおいて、この基底線は "text-after-edge" 基底線と同じであり、縦書モードでは未定義である。

This baseline is the same as the "text-after-edge" baseline in a horizontal writing-mode and is undefined in a vertical writing mode.

以下は基底線整列プロパティ。

The baseline-alignment properties follow.

"dominant-baseline"（主基底線）プロパティは伸縮済み基底線テーブル（ scaled-baseline-table ）を設定または再設定する際に用いられる。伸縮済み基底線テーブルは３つの成分：主基底線, 基底線テーブル, 基底線テーブル・フォントサイズで構成される複合値である。プロパティに指定する値の一部は３つ全ての値を再設定する。他は基底線テーブル・フォントサイズのみを再設定する。初期値 "auto" で得られる結果が望ましくない場合、このプロパティを伸縮済み基底線テーブルの上書きに利用することができる。

The "dominant-baseline" property is used to determine or re-determine a scaled-baseline-table. A scaled-baseline-table is a compound value with three components: a baseline-identifier for the dominant-baseline, a baseline-table and a baseline-table font-size. Some values of the property re-determine all three values; other only re-establish the baseline-table font-size. When the initial value, "auto", would give an undesired result, this property can be used to explicitly set the desire scaled-baseline-table.

このプロパティの値は次のような意味を持つ：

Values for the property have the following meaning:

auto

このプロパティが 'text' 要素に生じた場合、計算値は 'writing-mode' プロパティの値に依存する。主基底線成分の値は 'writing-mode' が横書ならば 'alphabetic' に、縦書ならば 'central' になる。

このプロパティが 'tspan', 'tref', 'altGlyph', 'textPath' いずれかの要素に生じた場合、主基底線成分と基底線テーブル成分は、親の テキスト内容要素 におけるそれらと同じままにされる。 'baseline-shift' の計算値によって実際に基底線がシフトされる場合、基底線テーブル・フォントサイズ成分は 'dominant-baseline' プロパティが生じた要素の 'font-size' プロパティの値に設定される。そうでない場合、基底線テーブル・フォントサイズ成分はその要素におけるそれと同じままにされる。親の テキスト内容要素 が存在しない場合、伸縮済み基底線テーブルの値は上記の 'text' 要素に対するものと同様にして構築される。

If this property occurs on a 'text' element, then the computed value depends on the value of the 'writing-mode' property. If the 'writing-mode' is horizontal, then the value of the dominant-baseline component is 'alphabetic', else if the 'writing-mode' is vertical, then the value of the dominant-baseline component is 'central'.

If this property occurs on a 'tspan', 'tref', 'altGlyph' or 'textPath' element, then the dominant-baseline and the baseline-table components remain the same as those of the parent text content element. If the computed 'baseline-shift' value actually shifts the baseline, then the baseline-table font-size component is set to the value of the 'font-size' property on the element on which the 'dominant-baseline' property occurs, otherwise the baseline-table font-size remains the same as that of the element. If there is no parent text content element, the scaled-baseline-table value is constructed as above for 'text' elements.

use-script

主基底線成分と基底線テーブル成分は、文字データ内容において支配的なスクリプトを定めることにより設定される。横書用か縦書用のどちらの基底線テーブルを利用するかは 'writing-mode' で定められ、基底線テーブルは主基底線に対応するものに設定される。 基底線テーブル・フォントサイズ成分は、 'dominant-baseline' プロパティが生じた要素の 'font-size' プロパティの値に設定される。

The dominant-baseline and the baseline-table components are set by determining the predominant script of the character data content. The 'writing-mode', whether horizontal or vertical, is used to select the appropriate set of baseline-tables and the dominant baseline is used to select the baseline-table that corresponds to that baseline. The baseline-table font-size component is set to the value of the 'font-size' property on the element on which the 'dominant-baseline' property occurs.

no-change

主基底線, 基底線テーブル, 基底線テーブル・フォントサイズは親の テキスト内容要素 のそれらと同じままにされる。

The dominant-baseline, the baseline-table, and the baseline-table font-size remain the same as that of the parent text content element.

reset-size

主基底線と基底線テーブルは同じままだが、基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。これにより、現在の 'font-size' に対する基底線テーブルは再伸縮される。

The dominant-baseline and the baseline-table remain the same, but the baseline-table font-size is changed to the value of the 'font-size' property on this element. This re-scales the baseline-table for the current 'font-size'.

ideographic

主基底線を指す基底線識別子が 'ideographic' に設定され、基底線テーブルは名目上のフォントの 'ideographic' 基底線テーブルを用いて構築され、基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

The baseline-identifier for the dominant-baseline is set to be 'ideographic', the derived baseline-table is constructed using the 'ideographic' baseline-table in the nominal font, and the baseline-table font-size is changed to the value of the 'font-size' property on this element.

alphabetic

主基底線を指す基底線識別子が 'alphabetic' に設定され、基底線テーブルは名目上のフォントの 'alphabetic' 基底線テーブルを用いて構築され、基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

The baseline-identifier for the dominant-baseline is set to be 'alphabetic', the derived baseline-table is constructed using the 'alphabetic' baseline-table in the nominal font, and the baseline-table font-size is changed to the value of the 'font-size' property on this element.

hanging

主基底線を指す基底線識別子が 'hanging' に設定され、基底線テーブルは名目上のフォントの 'hanging' 基底線テーブルを用いて構築され、基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

The baseline-identifier for the dominant-baseline is set to be 'hanging', the derived baseline-table is constructed using the 'hanging' baseline-table in the nominal font, and the baseline-table font-size is changed to the value of the 'font-size' property on this element.

mathematical

主基底線を指す基底線識別子が 'mathematical' に設定され、基底線テーブルは名目上のフォントの 'mathematical' 基底線テーブルを用いて構築され、基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

The baseline-identifier for the dominant-baseline is set to be 'mathematical', the derived baseline-table is constructed using the 'mathematical' baseline-table in the nominal font, and the baseline-table font-size is changed to the value of the 'font-size' property on this element.

central

主基底線を指す基底線識別子が 'central' に設定され、基底線テーブルは名目上のフォントの基底線テーブルで定義された基底線たちから構築される。 そのフォント基底線テーブルは基底線テーブル名： 'ideographic', 'alphabetic', 'hanging', 'mathematical' から、この順の優先順位で選択される。基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

The baseline-identifier for the dominant-baseline is set to be 'central'. The derived baseline-table is constructed from the defined baselines in a baseline-table in the nominal font. That font baseline-table is chosen using the following priority order of baseline-table names: 'ideographic', 'alphabetic', 'hanging', 'mathematical'. The baseline-table font-size is changed to the value of the 'font-size' property on this element.

middle

主基底線を指す基底線識別子が 'middle' に設定され、基底線テーブルは名目上のフォントの基底線テーブルで定義された基底線たちから構築される。そのフォント基底線テーブルは基底線テーブル名： 'ideographic', 'alphabetic', 'hanging', 'mathematical' から、この順の優先順位で選択される。 基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

The baseline-identifier for the dominant-baseline is set to be 'middle'. The derived baseline-table is constructed from the defined baselines in a baseline-table in the nominal font. That font baseline -table is chosen using the following priority order of baseline-table names: 'alphabetic', 'ideographic', 'hanging', 'mathematical'. The baseline-table font-size is changed to the value of the 'font-size' property on this element.

text-after-edge

主基底線を指す基底線識別子が 'middle' に設定され、基底線テーブルは名目上のフォントの基底線テーブルで定義された基底線たちから構築される。名目上のフォントのどのフォント基底線テーブルを用いるかは実装依存である。基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

注意：基底線テーブル名に次の優先順位： 'alphabetic', 'ideographic', 'hanging', 'mathematical' を用いるのは、どのフォント基底線テーブルを用いるかを決める上でたぶん妥当な選択であろう。

The baseline-identifier for the dominant-baseline is set to be 'text-after-edge'. The derived baseline-table is constructed from the defined baselines in a baseline-table in the nominal font. The choice of which font baseline-table to use from the baseline-tables in the nominal font is implementation defined. The baseline-table font-size is changed to the value of the 'font-size' property on this element.

NOTE: using the following priority order of baseline-table names: 'alphabetic', 'ideographic', 'hanging', 'mathematical' is probably a reasonable strategy for determining which font baseline-table to use.

text-before-edge

主基底線を指す基底線識別子が 'text-before-edge' に設定され、基底線テーブルは名目上のフォントの基底線テーブルで定義された基底線たちから構築される。名目上のフォントのどのフォント基底線テーブルを用いるかは実装依存である。基底線テーブル・フォントサイズはこの要素の 'font-size' プロパティの値に変更される。

注意：基底線テーブル名に次の優先順位： 'alphabetic', 'ideographic', 'hanging', 'mathematical' を用いるのは、どのフォント基底線テーブルを用いるかを決める上でたぶん妥当な選択であろう。

The baseline-identifier for the dominant-baseline is set to be 'text-before-edge'. The derived baseline-table is constructed from the defined baselines in a baseline-table in the nominal font. The choice of which baseline-table to use from the baseline-tables in the nominal font is implementation defined. The baseline-table font-size is changed to the value of the 'font-size' property on this element.

NOTE: Using the following priority order of baseline-table names: 'alphabetic', 'ideographic', 'hanging', 'mathematical' is probably a reasonable strategy for determining which font baseline-table to use.

もし、名目上のフォントに基底線テーブルが存在しない、または基底線テーブルの中に望まれる基底線エントリが欠けていた場合、ＵＡは必要な基底線の位置を決定する際に経験的手法を用いてよい。

If there is no baseline table in the nominal font or if the baseline table lacks an entry for the desired baseline, then the user agent may use heuristics to determine the position of the desired baseline.

このプロパティは親に対してオブジェクトをどのように揃えるかを指定する。このプロパティはこの要素のどの基底線を親の対応する基底線に対し揃えるかを指定する。例えば、ローマ字テキストにおけるアルファベットの基底線をフォントサイズの変化の中で揃えることを可能にする。 これは基底線の既定値を alignment-baseline プロパティの計算値と同じ名前にする。つまり、ブロック進行方向における "ideographic" 整列点は揃えられるオブジェクトの基底線テーブルの "ideographic" 基底線上にあることを意味する。

This property specifies how an object is aligned with respect to its parent. This property specifies which baseline of this element is to be aligned with the corresponding baseline of the parent. For example, this allows alphabetic baselines in Roman text to stay aligned across font size changes. It defaults to the baseline with the same name as the computed value of the alignment-baseline property. That is, the position of "ideographic" alignment-point in the block-progression-direction is the position of the "ideographic" baseline in the baseline-table of the object being aligned.

それぞれの値は次の意味を持つ：

Values have the following meanings:

auto

この値は文字が属するスクリプトの主基底線を指す - すなわち、親の主基底線を用いる。

The value is the dominant-baseline of the script to which the character belongs - i.e., use the dominant-baseline of the parent.

baseline

オブジェクトの整列点は親の テキスト内容要素 の主基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the dominant-baseline of the parent text content element.

before-edge

オブジェクトの整列点は親の テキスト内容要素 の "before-edge" 基底線に揃えられる

The alignment-point of the object being aligned is aligned with the "before-edge" baseline of the parent text content element.

text-before-edge

オブジェクトの整列点は親の テキスト内容要素 の" text-before-edge" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "text-before-edge" baseline of the parent text content element.

middle

オブジェクトの整列点は親の テキスト内容要素 の "middle" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "middle" baseline of the parent text content element.

central

オブジェクトの整列点は親の テキスト内容要素 の "central" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "central" baseline of the parent text content element.

after-edge

オブジェクトの整列点は親の テキスト内容要素 の "after-edge" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "after-edge" baseline of the parent text content element.

text-after-edge

オブジェクトの整列点は親の テキスト内容要素 の "text-after-edge" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "text-after-edge" baseline of the parent text content element.

ideographic

オブジェクトの整列点は親の テキスト内容要素 の "ideographic" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "ideographic" baseline of the parent text content element.

alphabetic

オブジェクトの整列点は親の テキスト内容要素 の "alphabetic" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "alphabetic" baseline of the parent text content element.

hanging

オブジェクトの整列点は親の テキスト内容要素 の "hanging" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "hanging" baseline of the parent text content element.

mathematical

オブジェクトの整列点は親の テキスト内容要素 の "mathematical" 基底線に揃えられる。

The alignment-point of the object being aligned is aligned with the "mathematical" baseline of the parent text content element.

'baseline-shift' プロパティは主基底線を親の テキスト内容要素 の主基底線に相対的に再配置させることを可能にする。シフトされたオブジェクトは下付または上付文字であることが予想される。シフトされたオブジェクトにおいては、一つの基底線だけでなく、基底線テーブル全体がオフセットされる。シフトされる量は、親の テキスト内容要素 , 親の テキスト内容要素 の名目上のフォントによる下付または上付文字 オフセット, 親の テキスト内容要素 の "line-height" パーセント, 絶対値 のいずれかの情報を基に決定される。

The 'baseline-shift' property allows repositioning of the dominant-baseline relative to the dominant-baseline of the parent text content element. The shifted object might be a sub- or superscript. Within the shifted object, the whole baseline-table is offset; not just a single baseline. The amount of the shift is determined from information from the parent text content element, the sub- or superscript offset from the nominal font of the parent text content element, percent of the "line-height" of the parent text content element or an absolute value.

SVG においては、 'baseline-shift' プロパティは基底線テーブルに対する追加的調整を表す。 'baseline-shift' プロパティは、例えばグリフを上付または下付文字の位置に上下させるなど、各グリフに対する基底線テーブルを一時的に新しい位置にシフトする。しかしながら、現在のテキスト位置には影響しない。各グリフの描画後におけるグリフのアドバンス値による現在のテキスト位置の調整は、基底線のシフトが無かったかのように行われる。

In SVG, the 'baseline-shift' property represents a supplemental adjustment to the baseline tables. The 'baseline-shift' property shifts the baseline tables for each glyph to temporary new positions, for example to lift the glyph into superscript or subscript position, but it does not effect the current text position. When the current text position is adjusted after rendering a glyph to take into account glyph advance values, the adjustment happens as if there were no baseline shift.

'baseline-shift' プロパティは入れ子にすることができる。入れ子にされた各 'baseline-shift' は前の基底線のシフト量に加えられる。

'baseline-shift' properties can nest. Each nested 'baseline-shift' is added to previous baseline shift values.

このプロパティの値は次の意味を持つ：

Values for the property have the following meaning:

baseline

基底線のシフトを行わない。主基底線は元の位置のままになる。

There is no baseline shift; the dominant-baseline remains in its original position.

sub

主基底線は下付文字に対する既定の位置へシフトされる。この位置へのオフセットは名目上のフォントに対するフォントデータにより決まる。ほとんどのフォントでは下付文字の位置は通常 "alphabetic" 基底線に相対的なものとして与えられるので、ＵＡは、何か他の基底線が支配的な場合、下付文字に対する実効的な位置を計算してもよい。考えられる計算としては、主基底線の位置と "アルファベット" 基底線の位置との差分を下付文字の位置から引くことが挙げられる。結果のオフセットは実効的な下付文字の位置に主基底線テーブル・フォントサイズを掛けることにより決定される。もし適用可能なフォントデータが無い場合、ＵＡはそのオフセットを決定する際に経験的手法を用いてよい。

The dominant-baseline is shifted to the default position for subscripts. The offset to this position is determined using the font data for the nominal font. Because in most fonts the subscript position is normally given relative to the "alphabetic" baseline, the user agent may compute the effective position for subscripts for superscripts when some other baseline is dominant. The suggested computation is to subtract the difference between the position of the dominant baseline and the position of the "alphabetic" baseline from the position of the subscript. The resulting offset is determined by multiplying the effective subscript position by the dominant baseline-table font-size. If there is no applicable font data the user agent may use heuristics to determine the offset.

super

主基底線は上付文字に対する既定の位置にシフトされる。この位置へのオフセットは名目上のフォントに対するフォントデータにより定まる。ほとんどのフォントでは上付文字の位置は通常 "アルファベット" 基底線に相対的なものとして与えられるので、ＵＡは、何か他の基底線が支配的な場合、上付文字に対する実効的な位置を計算してよい。考えられる計算としては、主基底線の位置と "アルファベット" 基底線の位置との差分を上付文字の位置から引くことが挙げられる。結果のオフセットは実効的な上付文字の位置に主基底線テーブル・フォントサイズを掛けることにより決定される。もし適用可能なフォントデータが無い場合、ＵＡはそのオフセットを決定する際に経験的手法を用いてよい。

The dominant-baseline is shifted to the default position for superscripts. The offset to this position is determined using the font data for the nominal font. Because in most fonts the superscript position is normally given relative to the "alphabetic" baseline, the user agent may compute the effective position for superscripts when some other baseline is dominant. The suggested computation is to subtract the difference between the position of the dominant baseline and the position of the "alphabetic" baseline from the position of the superscript. The resulting offset is determined by multiplying the effective superscript position by the dominant baseline-table font-size. If there is no applicable font data the user agent may use heuristics to determine the offset.

<percentage>

このプロパティの計算値は 'text' 要素から算出される "line-height" に対しこのパーセントを掛けることにより得られる。主基底線は親の テキスト内容要素 の シフト方向 （正値の場合）または シフト方向 の反対方向（負値の場合）へ計算値の分だけシフトされる。値 "0%" は "baseline" を指定したのと同じである。

The computed value of the property is this percentage multiplied by the computed "line-height" of the 'text' element. The dominant-baseline is shifted in the shift direction (positive value) or opposite to the shift direction (negative value) of the parent text content element by the computed value. A value of "0%" is equivalent to "baseline".

<length>

主基底線は親の テキスト内容要素 の シフト方向 （正値の場合）または シフト方向 の反対方向（負値の場合）へ <length> の値だけシフトされる。値 "0cm" は "baseline" を指定したのと同じである。

The dominant-baseline is shifted in the shift direction (positive value) or opposite to the shift direction (negative value) of the parent text content element by the <length> value. A value of "0cm" is equivalent to "baseline".

10.10 フォント選択プロパティ

SVG は次のフォント指定プロパティを用いる。この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-fonts] で与えられる。これらのプロパティについての SVG 特有の注意点は下で述べられる。

SVG uses the following font specification properties. Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-fonts]. Any SVG-specific notes about these properties are contained in the descriptions below.

このプロパティはテキストの描画にどのフォントファミリを用いるかをフォントファミリ名／一般ファミリ名の優先順位付きのリストとして指示する。 この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font-family] で与えられる。 CSS プロパティの値を記述する構文規則は [CSS2-propdef] を参照のこと。

This property indicates which font family is to be used to render the text, specified as a prioritized list of font family names and/or generic family names. Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font-family]. The rules for expressing the syntax of CSS property values can be found at [ CSS2-propdef].

このプロパティはテキストの描画に normal, italic, oblique （標準, イタリック, 斜体）のうちどの書体を用いるかを指示する。 この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font-style] で与えられる。

This property specifies whether the text is to be rendered using a normal, italic or oblique face. Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font-style].

このプロパティは小文字のテキストの描画に normal, small-caps のどちらのグリフを用いるかを指示する。 この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font-variant] で与えられる。

This property indicates whether the text is to be rendered using the normal glyphs for lowercase characters or using small-caps glyphs for lowercase characters. Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font-variant].

このプロパティはテキストの描画に用いられるグリフに対する、同じフォントファミリ内における相対的な太さまたは細さを指示する。 この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font-weight] で与えられる。

This property refers to the boldness or lightness of the glyphs used to render the text, relative to other fonts in the same font family. Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font-weight].

このプロパティはテキストの描画に用いられるグリフに対する圧縮または伸張の望ましい量を指示する。 この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font-stretch] で与えられる。

This property indicates the desired amount of condensing or expansion in the glyphs used to render the text. Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font-stretch].

このプロパティは、複数行配置環境において複数行のテキストがべた組みにされるときの隣合う行の基底線の間隔としてフォントのサイズを指示する。 SVG においては、 <length> が単位識別子無しで与えられた場合（例えば 128 のような計量の無い数）、 SVG-ＵＡは <length> を現在の利用座標系における高さの値として処理する。

This property refers to the size of the font from baseline to baseline when multiple lines of text are set solid in a multiline layout environment. For SVG, if a <length> is provided without a unit identifier (e.g., an unqualified number such as 128), the SVG user agent processes the <length> as a height value in the current user coordinate system.

<length>が 単位識別子 付きで与えられた場合（例えば 12pt や 10% ）、 SVG-ＵＡは <length> を 単位 で述べられている規則を適用して現在の利用座標系の対応する値に変換する。

If a <length> is provided with one of the unit identifiers (e.g., 12pt or 10%), then the SVG user agent converts the <length> into a corresponding value in the current user coordinate system by applying the rules described in Units.

この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font-size] で与えられる。

Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font-size].

このプロパティは文書作成者が、置換フォントとして最初に選ばれたフォントの x-height を維持するように、要素に対する縦横比を指定することを可能にする。 この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font-size-adjust] で与えられる。

This property allows authors to specify an aspect value for an element that will preserve the x-height of the first choice font in a substitute font. Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font-size-adjust].

'font-style', 'font-variant', 'font-weight', 'font-size', 'line-height', 'font-family' を設定するための簡略記法のためのプロパティ。 SVG においては 'line-height' プロパティはテキスト配置に何の影響も与えない。 'font' プロパティの処理においては 'line-height' は 'font-size' プロパティの値に等しいものとみなされる。 適合 SVG ビューア には種々のシステムフォントのオプション （ caption, icon, menu, message-box, small-caption, status-bar ） のサポートは要求されておらず、システムフォントあるいは一般フォント（ generic font ）の一つで代用してよい。

Shorthand property for setting 'font-style', 'font-variant', 'font-weight', 'font-size', 'line-height' and 'font-family'. The 'line-height' property has no effect on text layout in SVG. For the purposes of the 'font' property, 'line-height' is assumed to be equal to the value of the 'font-size' property. Conforming SVG Viewers are not required to support the various system font options (caption, icon, menu, message-box, small-caption and status-bar) and can use a system font or one of the generic fonts instead.

この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-font] で与えられる。 CSS プロパティの値を記述する構文規則は [CSS2-propdef] を参照のこと。

Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-font]. The rules for expressing the syntax of CSS property values can be found at [ CSS2-propdef].

10.11 間隔調整プロパティ

文字や単語の間隔に影響する３つのプロパティがある：

Three properties affect the space between characters and words:

• 'kerning' はＵＡが、フォントのカーニングテーブルに基づくグリフの間隔調整（即ち自動カーニング）をすべきか、あるいは自動カーニングをやめて間隔を特定の長さ（概して０にされる）に設定するかどうかを指示する。
• 'kerning' indicates whether the user agent should adjust inter-glyph spacing based on kerning tables that are included in the relevant font (i.e., enable auto-kerning) or instead disable auto-kerning and instead set inter-character spacing to a specific length (typically, zero).
• 'letter-spacing' は 'kerning' プロパティによる間隔調整に対し追加的な、テキストの文字間に加える空間の量を指示する
• 'letter-spacing' indicates an amount of space that is to be added between text characters supplemental to any spacing due to the 'kerning' property.
• 'word-spacing' は単語間の間隔調整の振る舞いを指示する
• 'word-spacing' indicates the spacing behavior between words.

値 auto は利用されるフォントに含まれたカーニングテーブルに基づいたグリフの間隔調整をすべきであることをＵＡに指示する（即ち自動カーニングをする）。

The value of auto indicates that the user agent should adjust inter-glyph spacing based on kerning tables that are included in the font that will be used (i.e., enable auto-kerning).

値として <length> が与えられた場合、自動カーニングはされない。代りに与えられた <length> に間隔が設定される。自動カーニングされないように 'kerning' の値を 0 に設定することは auto 以外では最も一般的に利用される。

If a <length> is provided, then auto-kerning is disabled. Instead, inter-character spacing is set to the given <length>. The most common scenario, other than auto, is to set 'kerning' to a value of 0 so that auto-kerning is disabled.

<length> が単位識別子無しで与えられた場合（例えば 128 のような計量の無い数）、 SVG-ＵＡは <length> を現在の利用座標系における幅の値として処理する。

If a <length> is provided without a unit identifier (e.g., an unqualified number such as 128), the SVG user agent processes the <length> as a width value in the current user coordinate system.

<length>が 単位識別子 付きで与えられた場合（例えば .25em や 1% ）、 SVG-ＵＡは <length> を 単位 述べられている規則を適用して現在の利用座標系の対応する値に換算する。

If a <length> is provided with one of the unit identifiers (e.g., .25em or 1%), then the SVG user agent converts the <length> into a corresponding value in the current user coordinate system by applying the rules described in Units.

<length> が与えられたとき、その値は 'letter-spacing' プロパティで指定される間隔の値に加えられる。

When a <length> is provided, its value is added to the inter-character spacing value specified by the 'letter-spacing' property.

このプロパティは、 'kerning' プロパティによる間隔調整に対し追加的な、テキストの間隔調整の振る舞いを指定する。

This property specifies spacing behavior between text characters supplemental to any spacing due to the 'kerning' property.

SVG においては、 <length> が単位識別子無しで与えられた場合（例えば 128 のような計量の無い数）、現在の利用座標系における幅の値とみなされる。

For SVG, if a <length> is provided without a unit identifier (e.g., an unqualified number such as 128), the SVG user agent processes the <length> as a width value in the current user coordinate system.

<length>が 単位識別子 付きで与えられた場合（例えば .25em や 1% ）、 SVG-ＵＡは <length> を 単位 述べられた規則を適用して現在の利用座標系における値に換算する。

If a <length> is provided with one of the unit identifiers (e.g., .25em or 1%), then the SVG user agent converts the <length> into a corresponding value in the current user coordinate system by applying the rules described in Units.

この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-letter-spacing] で与えられる。

Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-letter-spacing].

このプロパティは単語間の間隔調整の振る舞いを指定する。 SVG においては、 <length> が単位識別子無しで与えられた場合（例えば 128 のような計量の無い数）、現在の利用座標系における幅の値とみなされる。

This property specifies spacing behavior between words. For SVG, if a <length> is provided without a unit identifier (e.g., an unqualified number such as 128), the SVG user agent processes the <length> as a width value in the current user coordinate system.

<length>が 単位識別子 付きで与えられた場合（例えば .25em や 1% ）、 SVG-ＵＡは <length> を 単位 述べられた規則を適用して現在の利用座標系における対応する値に変換する。

If a <length> is provided with one of the unit identifiers (e.g., .25em or 1%), then the SVG user agent converts the <length> into a corresponding value in the current user coordinate system by applying the rules described in Units.

この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-word-spacing] で与えられる。

Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-word-spacing].

10.12 テキスト装飾

このプロパティは要素内のテキストに対する装飾について記述する。 適合 SVG ビューア は値 blink をサポートしなくともよい。

This property describes decorations that are added to the text of an element. Conforming SVG Viewers are not required to support the blink value.

この仕様で与える追加情報を除き、このプロパティの正式な定義は [CSS2-text-decoration] で与えられる。 CSS プロパティの値を記述する構文規則は [CSS2-propdef] を参照のこと。

Except for any additional information provided in this specification, the normative definition of the property is in [ CSS2-text-decoration]. The rules for expressing the syntax of CSS property values can be found at [ CSS2-propdef].

CSS2 仕様 [CSS2] では 'text-decoration' プロパティの振る舞いを「ブロックレベル要素」と「インライン要素」という用語を用いて定義している。 'text-decoration' プロパティと SVG の用途においては、 'text' 要素はブロックレベル要素を表現し、 'text' 要素の任意の子要素（例えば 'tspan' ）はインライン要素を表現する。

The CSS2 specification [ CSS2] defines the behavior of the 'text-decoration' property using the terminology "block-level elements" and "inline elements". For the purposes of the 'text-decoration' property and SVG, a 'text' element represents a block-level element and any of the potential children of a 'text' element (e.g., a 'tspan') represent inline elements.

また、 CSS2 の 'text-decoration' の定義では、子孫要素に対する「装飾の色」は同じままとされている。 SVG の塗りのモデルにおいては様々な種類の塗り（ 塗り：フィル, ストローク, マーカシンボル を見よ）をテキストの内部と外形線の両方に対して適用することが可能なので（即ち「フィル」と「ストローク」）、 SVG における 'text-decoration' プロパティは次のように定義される： 'text-decoration' プロパティが要素に指定されている場合、要素およびその全ての子孫要素の内容に対し、全ての装飾は同一のフィルとストロークプロパティがそれぞれの要素に存在するかのように描画され、もし 'text-decoration' プロパティが子孫要素にも指定されているならば、そちらが祖先要素のものより優先される。

Also, the CSS2 definition of 'text-decoration' specifies that the "color of the decorations" remain the same on descendant elements. Since SVG offers a painting model consisting of the ability to apply various types of paint (see Painting: Filling, Stroking and Marker Symbols) to both the interior (i.e., the "fill") and the outline (i.e., the "stroke") of text, for SVG the 'text-decoration' property is defined such that, for an element which has a specified value for the 'text-decoration' property, all decorations on its content and that of its descendants are rendered using the same fill and stroke properties as are present on the given element. If the 'text-decoration' property is specified on a descendant, then that overrides the ancestor.

SVG ではテキストに対しフィルもストローク可能なので、状況によっては描画順序がテキスト装飾に影響する。テキスト装飾の描画は次に述べる順序で行われるべきである：

Because SVG allows text to be both filled and stroked, drawing order matters in some circumstances with text decorations. Text decoration drawing order should be as follows:

• line-through を除く全てのテキスト装飾はテキストのフィルとストロークが行われる前に描かれるべきである。すなわち、テキストはこれらの装飾の上に描画される。
• All text decorations except line-through should be drawn before the text is filled and stroked; thus, the text is rendered on top of these decorations.
• line-through はテキストのフィルとストロークが行われた後に描かれるべきである。すなわち、 line-through はテキストの上に描画される。
• Line-through should be drawn after the text is filled and stroked; thus, the line-through is rendered on top of the text.

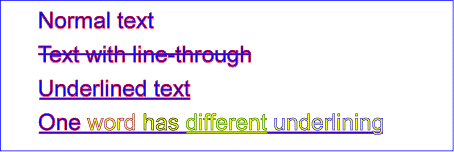

Example textdecoration01 に 'text-decoration' の例をいくつか示す。図のテキストの１行目では 'text-decoration' の値が指定されていないので、初期値として 'text-decoration:none' が用いられる。２行目は 'text-decoration:line-through' を表している。３行目は 'text-decoration:underline' を表している。４行目は同じフィルとストロークのプロパティを用いる要素が 'text-decoration' を持つときにどのように装飾が描画されるかの規則を表している。 'text-decoration' は 'text' 要素に指定されているので、個々の単語が異なるフィルとストロークのプロパティ値を持っているにもかかわらず、 'text' 要素内のすべてのテキストに対し、下線は 'text' 要素に指定された同じフィルとストローク（青のフィルと赤のストローク）で描画される。しかしながら、単語 "different" には明示的に 'text-decoration' の値が設定されているので、下線は単語 "different" を囲む 'tspan' 要素のフィルとストローク（黄色のフィル, 深緑のストローク）を用いて描画される：

Example textdecoration01 provides examples for 'text-decoration'. The first line of text has no value for 'text-decoration', so the initial value of 'text-decoration:none' is used. The second line shows 'text-decoration:line-through'. The third line shows 'text-decoration:underline'. The fourth line illustrates the rule whereby decorations are rendered using the same fill and stroke properties as are present on the element for which the 'text-decoration' is specified. Since 'text-decoration' is specified on the 'text' element, all text within the 'text' element has its underline rendered with the same fill and stroke properties as exist on the 'text' element (i.e., blue fill, red stroke), even though the various words have different fill and stroke property values. However, the word "different" explicitly specifies a value for 'text-decoration'; thus, its underline is rendered using the fill and stroke properties as the 'tspan' element that surrounds the word "different" (i.e., yellow fill, darkgreen stroke):

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
  <desc>Example textdecoration01 - 'text-decoration' プロパティの振る舞い</desc>
  <rect x="1" y="1" width="1198" height="398" fill="none" stroke="blue" stroke-width="2" />
  <g font-size="60" fill="blue" stroke="red" stroke-width="1" >
    <text x="100" y="75">Normal text</text>
    <text x="100" y="165" text-decoration="line-through" >Text with line-through</text>
    <text x="100" y="255" text-decoration="underline" >Underlined text</text>
    <text x="100" y="345" text-decoration="underline" >
      <tspan>One </tspan>
      <tspan fill="yellow" stroke="purple" >word </tspan>
      <tspan fill="yellow" stroke="black" >has </tspan>
      <tspan fill="yellow" stroke="darkgreen" text-decoration="underline" >different </tspan>
      <tspan fill="yellow" stroke="blue" >underlining</tspan>
    </text>
  </g>
</svg>

Example textdecoration01

この例を SVG で見る（ SVG および CSS 対応ブラウザのみ）


10.13 パス上のテキスト

10.13.1 パス上のテキスト概要

テキストを直線的に描くのに加えて、 SVG にはテキストを 'path' 要素の図形に沿ってテキストを配置させる機能も用意されている。テキストブロックが 'path' 要素の図形に沿って描画されるように指定するためには、 'textPath' 要素にテキストを含ませた上で、 'path' 要素への URI 参照 を xlink:href 属性に設定する。

In addition to text drawn in a straight line, SVG also includes the ability to place text along the shape of a 'path' element. To specify that a block of text is to be rendered along the shape of a 'path', include the given text within a 'textPath' element which includes an xlink:href attribute with a URI reference to a 'path' element.

10.13.2 'textPath' 要素

<!ENTITY % SVG.textPath.extra.content "" >
<!ENTITY % SVG.textPath.element "INCLUDE" >
<![%SVG.textPath.element;[
<!ENTITY % SVG.textPath.content
    "( #PCDATA |
%SVG.tspan.qname; |
%SVG.tref.qname; |
%SVG.altGlyph.qname; |
%SVG.animate.qname; |
%SVG.set.qname; |
%SVG.animateColor.qname; |
%SVG.Description.class;
%SVG.Hyperlink.class;
       %SVG.textPath.extra.content; )*"
>
<!ELEMENT %SVG.textPath.qname; %SVG.textPath.content; >
<!-- end of SVG.textPath.element -->]]>
<!ENTITY % SVG.textPath.attlist "INCLUDE" >
<![%SVG.textPath.attlist;[
<!ATTLIST
%SVG.textPath.qname;
    %SVG.Core.attrib;
    %SVG.Conditional.attrib;
    %SVG.Style.attrib;
    %SVG.TextContent.attrib;
    %SVG.Font.attrib;
    %SVG.Paint.attrib;
    %SVG.Color.attrib;
    %SVG.Opacity.attrib;
    %SVG.Graphics.attrib;
    %SVG.Clip.attrib;
    %SVG.Mask.attrib;
    %SVG.Filter.attrib;
    %SVG.GraphicalEvents.attrib;
    %SVG.Cursor.attrib;
    %SVG.XLinkRequired.attrib;
    %SVG.External.attrib;
    startOffset %Length.datatype; #IMPLIED
    textLength %Length.datatype; #IMPLIED
    lengthAdjust ( spacing | spacingAndGlyphs ) #IMPLIED
    method ( align | stretch ) #IMPLIED
    spacing ( auto | exact ) #IMPLIED
>

参照先の 'path' 要素内のパスデータの座標は 'path' 要素が定義される座標系ではなく、現在の 'text' 要素の座標系におけるものとみなされる。参照先の 'path' 要素の transform 属性は（もし現在の 'text' 要素にも transform 属性があれば、それによる座標系変換も含めて）現在の利用座標系に対する追加的変換を表現する。例えば次の SVG 内容文書片：

The path data coordinates within the referenced 'path' element are assumed to be in the same coordinate system as the current 'text' element, not in the coordinate system where the 'path' element is defined. The transform attribute on the referenced 'path' element represents a supplemental transformation relative to the current user coordinate system for the current 'text' element, including any adjustments to the current user coordinate system due to a possible transform attribute on the current 'text' element. For example, the following fragment of SVG content:

<svg xmlns="http://www.w3.org/2000/svg"
     xmlns:xlink="http://www.w3.org/1999/xlink" version="1.1">
  <g transform="translate(25,25)">
    <defs>
      <path id="path1" transform="scale(2)" d="..." fill="none" stroke="red"/>
    </defs>
  </g>
  <text transform="rotate(45)">
    <textPath xlink:href="#path1">Text along path1</textPath>
  </text>
</svg>

は次と同じ効果をもたらすべきである：

should have the same effect as the following:

<svg xmlns="http://www.w3.org/2000/svg"
     xmlns:xlink="http://www.w3.org/1999/xlink" version="1.1">
  <g transform="rotate(45)">
    <defs>
      <path id="path1" transform="scale(2)" d="..." fill="none" stroke="red"/>
    </defs>
    <text>
      <textPath xlink:href="#path1">Text along path1</textPath>
    </text>
  </g>
</svg>

transform="rotate(45)" は 'text' とパス上のテキストから参照される図形としての 'path' 要素の利用の両方に適用される一方、 transform="translate(25,25)" は 'textPath' 要素に対し何の効果も与えないことに注意。

Note that the transform="translate(25,25)" has no effect on the 'textPath' element, whereas the transform="rotate(45)" applies to both the 'text' and the use of the 'path' element as the referenced shape for text on a path.

Example toap01 にパス上のテキストの簡単な例を示す：

Example toap01 provides a simple example of text on a path:

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="12cm" height="3.6cm" viewBox="0 0 1000 300" version="1.1"
     xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
  <defs>
    <path id="MyPath"
          d="M 100 200
             C 200 100 300   0 400 100
             C 500 200 600 300 700 200
             C 800 100 900 100 900 100" />
  </defs>
  <desc>Example toap01 - 単純なパス上のテキスト</desc>
  <use xlink:href="#MyPath" fill="none" stroke="red"  />
  <text font-family="Verdana" font-size="42.5" fill="blue" >
    <textPath xlink:href="#MyPath">
      We go up, then we go down, then up again
    </textPath>
  </text>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

Example toap01

この例を SVG で見る（ SVG 対応ブラウザのみ）


Example toap02 に、スタイル付け属性と現在のテキスト位置の調整を特定のグリフを描画する前に行うための、'textPath' 要素内での 'tspan' 要素の使い方を示す。最初の方の単語 "up" は内部を赤色に塗られる。 dy 属性は単語 "up" を基底線から持ち上げるのに用いられる。

Example toap02 shows how 'tspan' elements can be included within 'textPath' elements to adjust styling attributes and adjust the current text position before rendering a particular glyph. The first occurrence of the word "up" is filled with the color red. Attribute dy is used to lift the word "up" from the baseline.

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="12cm" height="3.6cm" viewBox="0 0 1000 300" version="1.1"
     xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
  <defs>
    <path id="MyPath"
          d="M 100 200
             C 200 100 300   0 400 100
             C 500 200 600 300 700 200
             C 800 100 900 100 900 100" />
  </defs>
  <desc>Example toap02 - textPath 内の tspan</desc>
  <use xlink:href="#MyPath" fill="none" stroke="red"  />
  <text font-family="Verdana" font-size="42.5" fill="blue" >
    <textPath xlink:href="#MyPath">
      We go
      <tspan dy="-30" fill="red" >
        up
      </tspan>
      <tspan dy="30">
        ,
      </tspan>
      then we go down, then up again
    </textPath>
  </text>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

Example toap02

この例を SVG で見る（ SVG 対応ブラウザのみ）


Example toap03 はテキスト文字列の開始位置をパス上の特定の位置に指定するために、 'textPath' 要素の startOffset 属性を利用している（ パス上のテキストの配置規則 を見よ）。

Example toap03 demonstrates the use of the startOffset attribute on the 'textPath' element to specify the start position of the text string as a particular position along the path. Notice that glyphs that fall off the end of the path are not rendered (see text on a path layout rules).

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="12cm" height="3.6cm" viewBox="0 0 1000 300" version="1.1"
     xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
  <defs>
    <path id="MyPath"
          d="M 100 200
             C 200 100 300   0 400 100
             C 500 200 600 300 700 200
             C 800 100 900 100 900 100" />
  </defs>
  <desc>Example toap03 - startOffset 属性を持つパス上のテキスト</desc>
  <use xlink:href="#MyPath" fill="none" stroke="red"  />
  <text font-family="Verdana" font-size="42.5" fill="blue" >
    <textPath xlink:href="#MyPath" startOffset="80%">
      We go up, then we go down, then up again
    </textPath>
  </text>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

Example toap03

この例を SVG で見る（ SVG 対応ブラウザのみ）


10.13.3 パス上のテキストの配置規則

概念的には、パス上のテキストのパスは横または縦の線分に引き張られる。横書テキストの流し込みでは、パスは開始点が線分の左端に写像されるように仮想の水平線分に引き張られる。縦書テキストの流し込みでは、パスは開始点が線分の上端に写像されるように仮想の垂直線分に引き張られる。標準の テキスト配置 規則がこの仮想の線分に適用され、その結果がパス上に逆写像される。縦書と双方向の テキスト配置 規則もパス上のテキストに適用される。

Conceptually, for text on a path the target path is stretched out into either a horizontal or vertical straight line segment. For horizontal text layout flows, the path is stretched out into a hypothetical horizontal line segment such that the start of the path is mapped to the left of the line segment. For vertical text layout flows, the path is stretched out into a hypothetical vertical line segment such that the start of the path is mapped to the top of the line segment. The standard text layout rules are applied to the hypothetical straight line segment and the result is mapped back onto the target path. Vertical and bidirectional text layout rules also apply to text on a path.

基準方位 はパスに沿って描画される各グリフに対し個別に定められる。横書テキストの流し込みでは、グリフの基準方位は、グリフが置かれるパス上の交点からのベクトルであり、交点における曲線の角度から反時計回りに 90 度の方向を指す。横書テキストの流し込みでは、グリフの基準方位は、グリフが置かれるパス上の交点からのベクトルであり、交点における曲線の角度から反時計回りに 180 度の方向を指す。

The reference orientation is determined individually for each glyph that is rendered along the path. For horizontal text layout flows, the reference orientation for a given glyph is the vector that starts at the intersection point on the path to which the glyph is attached and which points in the direction 90 degrees counter-clockwise from the angle of the curve at the intersection point. For vertical text layout flows, the reference orientation for a given glyph is the vector that starts at the intersection point on the path to which the glyph is attached and which points in the direction 180 degrees from the angle of the curve at the intersection point.

直線的な横書／縦書のテキストにおける基本的な テキスト配置 規則に対し追加的なパス上のテキストに特有の配置規則を説明するために、次の Example toap04 を以下で利用する。

Example toap04 will be used to illustrate the particular layout rules for text on a path that supplement the basic text layout rules for straight line horizontal or vertical text.

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="12cm" height="3.6cm" viewBox="0 0 1000 300" version="1.1"
     xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
  <defs>
    <path id="MyPath"
          d="M 100 125
             C 150 125 250 175 300 175
             C 350 175 450 125 500 125
             C 550 125 650 175 700 175
             C 750 175 850 125 900 125" />
  </defs>
  <desc>Example toap04 - パス上のテキストの配置規則</desc>
  <use xlink:href="#MyPath" fill="none" stroke="red"  />
  <text font-family="Verdana" font-size="60" fill="blue" letter-spacing="2" >
    <textPath xlink:href="#MyPath">
      Choose shame or get war
    </textPath>
  </text>
  <!-- 'rect' 要素によりキャンバスの外形線を表示 -->
  <rect x="1" y="1" width="998" height="298"
        fill="none" stroke="blue" stroke-width="2" />
</svg>

Example toap04

この例を SVG で見る（ SVG 対応ブラウザのみ）


次の図は 'text' 要素の最初のグリフを拡大して示したものである。

The following picture does an initial zoom in on the first glyph in the 'text' element.

図の小丸はグリフが置かれるパス上の点である。グリフを囲む四角はその点における横軸が曲線の傾きに平行になるように回転されていることを示している。この四角はグリフの 文字幅 （ charwidth - すなわちグリフが横書テキスト配置を用いて描かれるときの現在のテキスト位置の水平アドバンス量）を示している。

The small dot above shows the point at which the glyph is attached to the path. The box around the glyph shows the glyph is rotated such that its horizontal axis is parallel to the tangent of the curve at the point at which the glyph is attached to the path. The box also shows the glyph's charwidth (i.e., the amount which the current text position advances horizontally when the glyph is drawn using horizontal text layout).

次の図では配置規則の詳細を示すために更に拡大している。

The next picture zooms in further to demonstrate the detailed layout rules.

パスに沿った左から右への横書テキスト（即ちグリフ方位が 行進行方向 に垂直なとき）における配置規則は次のようになる：

For left-to-right horizontal text layout along a path (i.e., when the glyph orientation is perpendicular to the inline-progression-direction), the layout rules are as follows:

• まず startOffset 属性と 'text-anchor' プロパティを用いて最初のグリフに対する パス上始点 （ startpoint-on-the-path ）を決定する。 'text-anchor:start' の場合のパス上始点はパスの開始点からパスに沿って距離 startOffset のパス上の点を表し、 'text-anchor:middle' の場合のパス上始点はパスの開始点からパスに沿って距離：［ startOffset から 'textPath' 要素内の全てのグリフのアドバンス値の総和の半分を引いたもの］のパス上の点を表し、 'text-anchor:end' の場合のパス上始点はパスの開始点からパスに沿って距離：［ startOffset から 'textPath' 要素内の全てのグリフのアドバンス値の総和を引いたもの］のパス上の点を表す。いずれにせよ、パス上始点はＵＡの パスに沿う距離 のアルゴリズムを用いて算出される。最初のグリフが描画される前に、パス上始点の水平成分は、 'tspan' 要素の dx 属性の値などの、様々な横書用テキスト整列プロパティおよび属性を計算に入れて調整される。 （上図では、パス上始点はパスの左端の赤小丸。）
• Determine the startpoint-on-the-path for the first glyph using attribute startOffset and property 'text-anchor'. For 'text-anchor:start', startpoint-on-the-path is the point on the path which represents the point on the path which is startOffset distance along the path from the start of the path, calculated using the user agent's distance along the path algorithm. For 'text-anchor:middle', startpoint-on-the-path is the point on the path which represents the point on the path which is [ startOffset minus half of the total advance values for all of the glyphs in the 'textPath' element ] distance along the path from the start of the path, calculated using the user agent's distance along the path algorithm. For 'text-anchor:end', startpoint-on-the-path is the point on the path which represents the point on the path which is [ startOffset minus the total advance values for all of the glyphs in the 'textPath' element ]. Before rendering the first glyph, the horizontal component of the startpoint-on-the-path is adjusted to take into account various horizontal alignment text properties and attributes, such as a dx attribute value on a 'tspan' element. (In the picture above, the startpoint-on-the-path is the leftmost dot on the path.)
• グリフの文字幅（即ち、横書テキスト配置によりグリフが描かれるときの現在のテキスト位置の水平アドバンス量）を決定する。（上図では、文字幅は四角の両端の２つの黒小丸の間の距離。）
• Determine the glyph's charwidth (i.e., the amount which the current text position advances horizontally when the glyph is drawn using horizontal text layout). (In the picture above, the charwidth is the distance between the two dots at the side of the box.)
• このグリフに対するパス上始点からのパスに沿う距離が文字幅分の曲線上の点をＵＡの パスに沿う距離 のアルゴリズムを用いた計算により決定する。この点はグリフに対する パス上終点 （ endpoint-on-the-path ）である。（上図では、グリフに対するパス上終点はパス上の右端の赤小丸。）
• Determine the point on the curve which is charwidth distance along the path from the startpoint-on-the-path for this glyph, calculated using the user agent's distance along the path algorithm. This point is the endpoint-on-the-path for the glyph. (In the picture above, the endpoint-on-the-path for the glyph is the rightmost dot on the path.)
• パス上中点 （ midpoint-on-the-path ）、すなわちパス上始点とパス上終点の間の「中点」となるパス上の点を決定する（ＵＡは距離計算または媒介変数による計算から選択してよい。上図では、パス上中点は白小丸）
• Determine the midpoint-on-the-path, which is the point on the path which is "halfway" (user agents can choose either a distance calculation or a parametric calculation) between the startpoint-on-the-path and the endpoint-on-the-path. (In the picture above, the midpoint-on-the-path is shown as a white dot.)
• グリフ中央線 （ glyph-midline ）、すなわちグリフの座標系のＸ軸におけるグリフの中点を通る垂線を決定する。（上図では、グリフ中央線は点線。）
• Determine the glyph-midline, which is the vertical line in the glyph's coordinate system that goes through the glyph's x-axis midpoint. (In the picture above, the glyph-midline is shown as a dashed line.)
• グリフ中央線がパス上中点を通り、パス上始点とパス上終点を通る線に垂直になるようにグリフを位置させる。
• Position the glyph such that the glyph-midline passes through the midpoint-on-the-path and is perpendicular to the line through the startpoint-on-the-path and the endpoint-on-the-path.
• 'alignment-baseline' プロパティと 'tspan' 要素の属性 dy に指定された任意の値に基づいて、グリフをパス上中点から相対的に縦に整列させる。 上の例では、 'alignment-baseline' プロパティは指定されておらず、初期値 'alignment-baseline:baseline' が用いられる。 'tspan' 要素は無いので、グリフの基底線がパス上中点に揃えられる。
• Align the glyph vertically relative to the midpoint-on-the-path based on property 'alignment-baseline' and any specified values for attribute dy on a 'tspan' element. In the example above, the 'alignment-baseline' property is unspecified, so the initial value of 'alignment-baseline:baseline' will be used. There are no 'tspan' elements; thus, the baseline of the glyph is aligned to the midpoint-on-the-path.
• 後続の各グリフに対し、新しくパス上始点を前のパス上終点に設定するが、フォントの横書カーニングテーブル、および 間隔調整プロパティ と属性 dx, dy に値が与えられている 'tspan' 要素を含む種々の属性／プロパティの現在の値を考慮した適切な調整を伴う。全ての調整は、ＵＡの パスに沿う距離 のアルゴリズムを用いて、パスに沿う距離に対する調整として計算される。
• For each subsequent glyph, set a new startpoint-on-the-path as the previous endpoint-on-the-path, but with appropriate adjustments taking into account horizontal kerning tables in the font and current values of various attributes and properties, including spacing properties and 'tspan' elements with values provided for attributes dx and dy. All adjustments are calculated as distance adjustments along the path, calculated using the user agent's distance along the path algorithm.
• パス上中点がパスの端点より外のグリフは描画されない。
• Glyphs whose midpoint-on-the-path are off either end of the path are not rendered.
• グリフの描画はグリフが尽きるまで続けられる。
• Continue rendering glyphs until there are no more glyphs.

パスに沿った上から下への縦書テキストの配置（即ちグリフ方位が 行進行方向 に平行なとき）にも、相応する規則が用いられる。 配置規則は次のようになる：

Comparable rules are used for top-to-bottom vertical text layout along a path (i.e., when the glyph orientation is parallel with the inline-progression-direction), the layout rules are as follows:

• パスに沿った横書テキストの配置のときと同じ方法によりパス上始点を決定する。但し、 最初のグリフの描画の前に、パス上始点の水平成分は、 'tspan' 要素の dy 属性の値などの、様々な縦書テキスト用整列プロパティと属性を計算に入れて調整される。
• Determine the startpoint-on-the-path using the same method as for horizontal text layout along a path, except that before rendering the first glyph, the horizontal component of the startpoint-on-the-path is adjusted to take into account various vertical alignment text properties and attributes, such as a dy attribute value on a 'tspan' element.
• グリフの文字高（ charheight - すなわち、縦書テキスト配置によりグリフが描かれるときの現在のテキスト位置の垂直アドバンス量）を決定する。
• Determine the glyph's charheight (i.e., the amount which the current text position advances vertically when the glyph is drawn using vertical text layout).
• このグリフに対するパス上始点からパスに沿って文字高の分だけ進んだパス上の点をＵＡの パスに沿う距離 のアルゴリズムを用いた計算により決定する。この点がグリフに対するパス上終点である。
• Determine the point on the curve which is charheight distance along the path from the startpoint-on-the-path for this glyph, calculated using the user agent's distance along the path algorithm. This point is the endpoint-on-the-path for the glyph.
• パス上中点 、すなわちパス上始点とパス上終点の間の「中点」となるパス上の点を決定する（ＵＡは距離計算または媒介変数による計算から選択してよい）。
• Determine the midpoint-on-the-path, which is the point on the path which is "halfway" (user agents can choose either a distance calculation or a parametric calculation) between the startpoint-on-the-path and the endpoint-on-the-path.
• グリフ中央線 、すなわちグリフの座標系のＹ軸におけるグリフの中点を通る水平線を決定する。
• Determine the glyph-midline, which is the horizontal line in the glyph's coordinate system that goes through the glyph's y-axis midpoint.
• グリフ中央線がパス上中点を通りパス上始点とパス上終点を通る線に垂直になるようにグリフを位置させる。
• Position the glyph such that the glyph-midline passes through the midpoint-on-the-path and is perpendicular to the line through the startpoint-on-the-path and the endpoint-on-the-path.
• 'alignment-baseline' プロパティと 'tspan' 要素の属性 dx に指定されている値に基づいて、グリフをパス上中点から相対的に横に整列する。
• Align the glyph horizontally (where horizontal is relative to the glyph's coordinate system) relative to the midpoint-on-the-path based on property 'alignment-baseline' and any specified values for attribute dx on a 'tspan' element.
• 後続の各グリフに対し、新しくパス上始点を前のパス上終点に設定するが、フォントの縦書カーニングテーブル、および 間隔調整プロパティ と属性 dx, dy に値が与えられている 'tspan' 要素を含む種々の属性／プロパティの現在の値を考慮した適切な調整を伴う。 全ての調整は、ＵＡの パスに沿う距離 のアルゴリズムを用いて、パスに沿う距離の調整として計算される。
• For each subsequent glyph, set a new startpoint-on-the-path as the previous endpoint-on-the-path, but with appropriate adjustments taking into account vertical kerning tables in the font and current values of various attributes and properties, including spacing properties and 'tspan' elements with values provided for attributes dx and dy. All adjustments are calculated as distance adjustments along the path, calculated using the user agent's distance along the path algorithm.
• パス上中点がパスの端点より外のグリフは描画されない。
• Glyphs whose midpoint-on-the-path are off either end of the path are not rendered.
• グリフの描画はグリフが尽きるまで続けられる。
• Continue rendering glyphs until there are no more glyphs.

上の計算において、もしパス上始点またはパス上終点がパスの端点より外にある場合は、パス上中点の算出を可能にするために、パスの端点の傾きに平行な直線により端点を越えてパスを延長する。

In the calculations above, if either the startpoint-on-the-path or the endpoint-on-the-path is off the end of the path, then extend the path beyond its end points with a straight line that is parallel to the tangent at the path at its end point so that the midpoint-on-the-path can still be calculated.

'text', 'tspan', 'tref', 'altGlyph' 要素の x 属性／ y 属性は、 行進行方向 が横方向／縦方向（同順）の場合のパスに沿う新しい絶対オフセットを表現し、パス上始点に対し明示的な新しい値を与える。横方向／縦方向の場合における、これらの要素の y 属性／ x 属性（同順）は無視される。

When the inline-progression-direction is horizontal, then any x attributes on 'text', 'tspan', 'tref' or 'altGlyph' elements represent new absolute offsets along the path, thus providing explicit new values for startpoint-on-the-path. Any y attributes on 'text', 'tspan', 'tref' or 'altGlyph' elements are ignored. When the inline-progression-direction is vertical, then any y attributes on 'text', 'tspan', 'tref' or 'altGlyph' elements represent new absolute offsets along the path, thus providing explicit new values for startpoint-on-the-path. Any x attributes on 'text', 'tspan', 'tref' or 'altGlyph' elements are ignored.

10.14 代替グリフ

リガチャ, 特殊な用途のフォント（例えば楽譜用のフォント）, アジア系テキストのための代替グリフなどのような、文字データに通常は対応しないグリフの異なるセットが必要となる状況がある。

There are situations such as ligatures, special-purpose fonts (e.g., a font for music symbols) or alternate glyphs for Asian text strings where it is required that a different set of glyphs is used than the glyph(s) which normally corresponds to the given character data.

'altGlyph' 要素は特定の文字データの描画に利用されるグリフに対する制御を提供する。

The 'altGlyph' element provides control over the glyphs used to render particular character data.

<!ENTITY % SVG.altGlyph.extra.content "" >
<!ENTITY % SVG.altGlyph.element "INCLUDE" >
<![%SVG.altGlyph.element;[
<!ENTITY % SVG.altGlyph.content
    "( #PCDATA %SVG.altGlyph.extra.content; )*"
>
<!ELEMENT %SVG.altGlyph.qname; %SVG.altGlyph.content; >
<!-- end of SVG.altGlyph.element -->]]>
<!ENTITY % SVG.altGlyph.attlist "INCLUDE" >
<![%SVG.altGlyph.attlist;[
<!ATTLIST %SVG.altGlyph.qname;
    %SVG.Core.attrib;
    %SVG.Conditional.attrib;
    %SVG.Style.attrib;
    %SVG.TextContent.attrib;
    %SVG.Font.attrib;
    %SVG.Paint.attrib;
    %SVG.Color.attrib;
    %SVG.Opacity.attrib;
    %SVG.Graphics.attrib;
    %SVG.Clip.attrib;
    %SVG.Mask.attrib;
    %SVG.Filter.attrib;
    %SVG.GraphicalEvents.attrib;
    %SVG.Cursor.attrib;
    %SVG.XLink.attrib;
    %SVG.External.attrib;
    x %Coordinates.datatype; #IMPLIED
    y %Coordinates.datatype; #IMPLIED
    dx %Lengths.datatype; #IMPLIED
    dy %Lengths.datatype; #IMPLIED
    glyphRef CDATA #IMPLIED
    format CDATA #IMPLIED
    rotate %Numbers.datatype; #IMPLIED
>

もし代替グリフへの参照の結果、利用する代替グリフの特定ができない場合、 'altGlyph' 要素内の文字が、 'altGlyph' 要素が 'tspan' 要素であるかのようにして描画される。

If the references to alternate glyphs do not result in successful identification of alternate glyphs to use, then the character(s) that are inside of the 'altGlyph' element are rendered as if the 'altGlyph' element were a 'tspan' element instead.

'altGlyph' 要素による参照先は次のどちらかで指定できる： xlink:href 属性による 'glyph' 要素または 'altGlyphDef' 要素、あるいは フォント選択プロパティ （即ちグリフ識別子とフォント形式）により特定されるグリフ。もし xlink:href 属性が指定された場合、こちらが優先され、他のグリフ識別属性／プロパティは無視される。

An 'altGlyph' element either references a 'glyph' element or an 'altGlyphDef' element via its xlink:href attribute or identifies a glyph by means of font selection properties, a glyph identifier and a font format. If the xlink:href attribute is specified, it takes precedence, and the other glyph identification attributes and properties are ignored.

'altGlyphDef' 要素は可能なグリフの置換セットを定義する。

The 'altGlyphDef' element defines a set of possible glyph substitutions.

<!ENTITY % SVG.altGlyphDef.extra.content "" >
<!ENTITY % SVG.altGlyphDef.element "INCLUDE" >
<![%SVG.altGlyphDef.element;[
<!ENTITY % SVG.altGlyphDef.content
    "((
%SVG.glyphRef.qname;+ |
%SVG.altGlyphItem.qname;+ )
        %SVG.altGlyphDef.extra.content; )"
>
<!ELEMENT %SVG.altGlyphDef.qname; %SVG.altGlyphDef.conte
nt; >
<!-- end of SVG.altGlyphDef.element -->]]>
<!ENTITY % SVG.altGlyphDef.attlist "INCLUDE" >
<![%SVG.altGlyphDef.attlist;[
<!ATTLIST %SVG.altGlyphDef.qname;
    %SVG.Core.attrib;
>

'altGlyphDef' は次のいずれも含ませることができる：

An 'altGlyphDef' can contain either of the following:

• 最も単純な場合、 'altGlyphDef' は一つ以上の 'glyphRef' 要素を含む。各 'glyphRef' 要素は特定のフォントの一つのグリフを参照する。参照先のグリフが全て利用可能ならば、この要素を参照している 'altGlyph' 要素内の文字のかわりに、それらのグリフが描画される。もし参照先のグリフのいずれかが利用不能ならば、文字を囲む 'altGlyph' 要素が無かったかのように 'altGlyph' 要素内の文字が描画される。
• In the simplest case, an 'altGlyphDef' contains one or more 'glyphRef' elements. Each 'glyphRef' element references a single glyph within a particular font. If all of the referenced glyphs are available, then these glyphs are rendered instead of the character(s) inside of the referencing 'altGlyph' element. If any of the referenced glyphs are unavailable, then the character(s) that are inside of the 'altGlyph' element are rendered as if there were not an 'altGlyph' element surrounding those characters.
• より複雑な場合では、 'altGlyphDef' は一つ以上の 'altGlyphItem' 要素を含む。各 'altGlyphItem' は置換グリフの候補の集合を表現する。各 'altGlyphItem' は一つ以上の 'glyphRef' 要素を含む。各 'glyphRef' 要素は特定のフォントの一つのグリフを参照する。参照先のグリフ全てが利用可能であるような 'altGlyphItem' 要素のうちの最初のものが選ばれる。この 'altGlyphItem' に参照されるグリフが、この 'altGlyphDef' 要素を参照している 'altGlyph' 要素内の文字のかわりに描画される。もし、どの 'altGlyphItem' 要素も失敗したならば（即ち、参照先のグリフが全て利用可能な 'altGlyphItem' 要素が無い）、文字を囲む 'altGlyph' 要素が無かったかのように 'altGlyph' 要素内の文字が描画される。
• In the more complex case, an 'altGlyphDef' contains one or more 'altGlyphItem' elements. Each 'altGlyphItem' represents a candidate set of substitute glyphs. Each 'altGlyphItem' contains one or more 'glyphRef' elements. Each 'glyphRef' element references a single glyph within a particular font. The first 'altGlyphItem' in which all referenced glyphs are available is chosen. The glyphs referenced from this 'altGlyphItem' are rendered instead of the character(s) that are inside of the referencing 'altGlyph' element. If none of the 'altGlyphItem' elements result in a successful match (i.e., none of the 'altGlyphItem' elements has all of its referenced glyphs available), then the character(s) that are inside of the 'altGlyph' element are rendered as if there were not an 'altGlyph' element surrounding those characters.

'altGlyphItem' 要素は可能なグリフ置換の候補の集合を定義する。参照先のグリフ全てが利用可能であるような 'altGlyphItem' 要素のうちの最初のものが選ばれる。それらのグリフたちが参照元の 'altGlyph' 要素内の文字のかわりに描画される。

The 'altGlyphItem' element defines a candidate set of possible glyph substitutions. The first 'altGlyphItem' element whose referenced glyphs are all available is chosen. Its glyphs are rendered instead of the character(s) that are inside of the referencing 'altGlyph' element

<!ENTITY % SVG.altGlyphItem.extra.content "" >
<!ENTITY % SVG.altGlyphItem.element "INCLUDE" >
<![%SVG.altGlyphItem.element;[
<!ENTITY % SVG.altGlyphItem.content
    "( %SVG.glyphRef.qname;+ %SVG.altGlyphItem.extra.con
tent; )"
>
<!ELEMENT %SVG.altGlyphItem.qname; %SVG.altGlyphItem.content; >
<!-- end of SVG.altGlyphItem.element -->]]>
<!ENTITY % SVG.altGlyphItem.attlist "INCLUDE" >
<![%SVG.altGlyphItem.attlist;[
<!ATTLIST %SVG.altGlyphItem.qname;
    %SVG.Core.attrib;
>

'glyphRef' 要素は利用可能なグリフを定義する。

The 'glyphRef' element defines a possible glyph to use.

<!ENTITY % SVG.glyphRef.element "INCLUDE" >
<![%SVG.glyphRef.element;[
<!ENTITY % SVG.glyphRef.content "EMPTY" >
<!ELEMENT %SVG.glyphRef.qname; %SVG.glyphRef.content; >
<!-- end of SVG.glyphRef.element -->]]>
<!ENTITY % SVG.glyphRef.attlist "INCLUDE" >
<![%SVG.glyphRef.attlist;[
<!ATTLIST %SVG.glyphRef.qname;
    %SVG.Core.attrib;
    %SVG.Style.attrib;
    %SVG.Font.attrib;
    %SVG.XLink.attrib;
    x %Number.datatype; #IMPLIED
    y %Number.datatype; #IMPLIED
    dx %Number.datatype; #IMPLIED
    dy %Number.datatype; #IMPLIED
    glyphRef CDATA #IMPLIED
    format CDATA #IMPLIED
>

'glyphRef' 要素による参照先は次のいずれかで指定できる： xlink:href 属性による SVG 文書片の 'glyph' 要素の参照、 フォント選択プロパティ （即ちグリフ識別子とフォント形式）により識別されるグリフ。もし属性やプロパティの指定がグリフの特定に不十分な場合、 'glyphRef' の処理は、グリフ参照が完全に指定されてはいるが与えられたグリフが利用不能なときと同じになる。 xlink:href 属性が指定されていた場合はそちらが優先され、他のグリフ識別属性／プロパティは無視される。

A 'glyphRef' either references a 'glyph' element in an SVG document fragment via its xlink:href attribute or identifies a glyph by means of font selection properties, a glyph identifier and a font format. If insufficient attributes and properties have been specified to identify a glyph, then the 'glyphRef' is processed in the same manner as when a glyph reference is fully specified, but the given glyph is not available. If the xlink:href attribute is specified, it takes precedence, and the other glyph identification attributes and properties are ignored.

10.15 空白処理

XML の文字データにおける空白類の文字の扱いを指定するための標準 XML 属性 xml:space は、 SVG の 'text' 要素内の文字データにおいてもサポートされる。 （ エラータ ：次を挿入） 'text' 要素のどの子要素もそれらのテキスト内容に適用されることになる xml:space 属性を持つことに注意。 SVG-ＵＡは、以下で述べられるこの属性に関する特別な処理規則を持つ。これらは XML の構文解析 [XML10] と文書オブジェクトモデル [DOM2] の構築が完了した後に続く振る舞いである。

SVG supports the standard XML attribute xml:space to specify the handling of white space characters within a given 'text' element's character data. The SVG user agent has special processing rules associated with this attribute as described below. These are behaviors that occur subsequent to XML parsing [ XML10] and any construction of a Document Object Model [ DOM2].

xml:space は継承可能な属性であり、２種類の値をとれる：

xml:space is an inheritable attribute which can have one of two values:

• default （ xml:space の初期／既定値） - xml:space="default" と指定されているとき、 SVG-ＵＡは元の文字データ内容の複製に対し次を行う：全ての改行を取り除き、全てのタブ文字をスペース文字に置き換え、先頭および末尾に在る連続するスペース文字を全て取り去り、最後に全ての連続するスペース文字は一つにまとめられる。
• default (the initial/default value for xml:space) - When xml:space="default", the SVG user agent will do the following using a copy of the original character data content. First, it will remove all newline characters. Then it will convert all tab characters into space characters. Then, it will strip off all leading and trailing space characters. Then, all contiguous space characters will be consolidated.
• preserve - xml:space="preserve" と指定されているとき、 SVG-ＵＡは元の文字データ内容の複製に対し次を行う：すべての改行とタブ文字はスペース文字に置き換えられるが、スペース文字は先頭および末尾のもの, 連続したものも含めて、残さず描かれる。このように xml:space="preserve" においては、文字列 "a   b"（"a" と "b" の間に３つの空白）は "a b" （"a" と "b" の間に空白１つだけ）より、"a" と "b" の間が大きく空くように描かれる。
• preserve - When xml:space="preserve", the SVG user agent will do the following using a copy of the original character data content. It will convert all newline and tab characters into space characters. Then, it will draw all space characters, including leading, trailing and multiple contiguous space characters. Thus, when drawn with xml:space="preserve", the string "a   b" (three spaces between "a" and "b") will produce a larger separation between "a" and "b" than "a b" (one space between "a" and "b").

次の例で xml:space="default" が利用されるときに行のインデントが重要な意味を持つことを示す。下の文書片には２つの似たような 'text' 要素の対がある。どちらの 'text' 要素にも xml:space='default' が利用されている。どの行の終りにも空白類はないものとする（即ち、行の最後の可視文字の直後に改行が続く）。

The following example illustrates that line indentation can be important when using xml:space="default". The fragment below show two pairs of similar 'text' elements, with both 'text' elements using xml:space='default'. For these examples, there is no extra white space at the end of any of the lines (i.e., the line break occurs immediately after the last visible character).

[01]  <text xml:space='default'>
[02]    WS example
[03]    indented lines
[04]  </text>
[05]  <text xml:space='preserve'>WS example indented lines</text>
[06]
[07]  <text xml:space='default'>
[08]WS example
[09]non-indented lines
[10]  </text>
[11]  <text xml:space='preserve'>WS examplenon-indented lines</text>

最初の 'text' 要素の対はインデントされた文字データを示している。最初の 'text' 要素の属性 xml:space='default' は、ＵＡに次を指示する：

The first pair of 'text' elements above show the effect of indented character data. The attribute xml:space='default' in the first 'text' element instructs the user agent to:

• 全てのタブを（もし在れば）スペース文字に置き換え、
• convert all tabs (if any) to space characters,
• 改行（即ち、行 [01], [02], [03]の終りの改行）を取り除き、
• strip out all line breaks (i.e., strip out the line breaks at the end of lines [01], [02] and [03]),
• 先頭のスペース文字（即ち、行 [02] の "WS example" の前に在るスペース文字）をすべて取り除き、
• strip out all leading space characters (i.e., strip out space characters before "WS example" on line [02]),
• 末尾のスペース文字（即ち、行 [04] の "</text>" の前に在るスペース文字）をすべて取り除き、
• strip out all trailing space characters (i.e., strip out space characters before "</text>" on line [04]),
• 中途に在る連続するスペース文字すべて（即ち、行 [03] のインデントされた行の前のスペース文字）を一つのスペース文字にまとめる。
• consolidate all intermediate space characters (i.e., the space characters before "indented lines" on line [03]) into a single space character.

後の方の 'text' 要素の対はインデントされていない文字データを示している。３番目の 'text' 要素の属性 xml:space='default' は、ＵＡに次を指示する：

The second pair of 'text' elements above show the effect of non-indented character data. The attribute xml:space='default' in the third 'text' element instructs the user agent to:

• 全てのタブを（もし在れば）スペース文字に置き換え、
• convert all tabs (if any) to space characters,
• 改行（即ち、行 [07], [08], [09] の終りの改行）を取り除き、
• strip out all line breaks (i.e., strip out the line breaks at the end of lines [07], [08] and [09]),
• 先頭のスペース文字をすべて取り除き（この例ではそのようなスペース文字は無い）、
• strip out all leading space characters (there are no leading space characters in this example),
• 末尾のスペース文字（即ち、行 [10] の "</text>" の前に在るスペース文字）をすべて取り除き、
• strip out all trailing space characters (i.e., strip out space characters before "</text>" on line [10]),
• 中途に在る連続するスペース文字すべてを一つのスペース文字にまとめる（この例ではそのようなスペース文字は無い）。
• consolidate all intermediate space characters into a single space character (in this example, there are no intermediate space characters).

XML 構文解析処理では、文字データをアプリケーションに渡す前に、改行指示の標準表現（例えば、２文字のリテラル "#xD#xA" か１文字のリテラル #xD または #xA ）を単一の文字 #xA に変換することが要求されていることに注意。すなわち SVG の各改行は、元のリソースに利用されている改行表現に関係なく、一つの文字 #xA で表現される。（ XML end-of-line handling 参照。）

Note that XML parsers are required to convert the standard representations for a newline indicator (e.g., the literal two-character sequence "#xD#xA" or the stand-alone literals #xD or #xA) into the single character #xA before passing character data to the application. Thus, each newline in SVG will be represented by the single character #xA, no matter what representation for newlines might have been used in the original resource. (See XML end-of-line handling.)

要素 'text', 'tspan', 'tref', 'altGlyph' の属性 x, y, dx, dy, rotate などの、文字の現れる順番に基づく SVG 言語または SVG DOM における仕組は、ここで述べられた空白類の処理の適用後の文字列に基づく。特に xml:space="default" のとき、空白文字はたいてい処理の一部として取り除かれる。テキスト文字列の各文字に対する番号付けは、この節の規則によって空白文字が取り除かれた後に行われる。

Any features in the SVG language or the SVG DOM that are based on character position number, such as the x, y, dx, dy and rotate attributes on the 'text', 'tspan', 'tref' 'altGlyph' elements, are based on character position after applying the white space handling rules described here. In particular, if xml:space="default", it is often the case that white space characters are removed as part of processing. Character position numbers index into the text string after the white space characters have been removed per the rules in this section.

xml:space 属性では：

The xml:space attribute is:

     アニメーション：不可

     Animatable: no.

10.16 テキスト選択とクリップボード処理

システムがテキスト選択可能であり（例えばマウスのようなポインティング装置を装備したシステム）、コピーとペースト処理のためのクリップボードを持っている場合、 適合 SVG ビューア には次に挙げるもののサポートが要求される：

Conforming SVG viewers on systems which have the capacity for text selection (e.g., systems which are equipped with a pointer device such as a mouse) and which have system clipboards for copy/paste operations are required to support:

• 利用者による SVG 内容のテキスト文字列の選択。
• user selection of text strings in SVG content
• 選択されたテキスト文字列をシステムのクリップボードにコピーすること。
• the ability to copy selected text strings to the system clipboard

テキスト選択処理は次に挙げる全てが生じたときに開始される：

A text selection operation starts when all of the following occur:

• 利用者がポインティング装置によって 'text' 要素の一部として描画されたグリフを指し、選択操作を開始し（例えばシステム標準のマウスボタンの押下による選択操作） 、選択操作を続けつつポインティング装置を動かす（例えばシステム標準のマウスボタンを押しながら選択操作を続ける）。
• the user positions the pointing device over a glyph that has been rendered as part of a 'text' element, initiates a select operation (e.g., pressing the standard system mouse button for select operations) and then moves the pointing device while continuing the select operation (e.g., continuing to press the standard system mouse button for select operations)
• 他の可視グラフィックス要素が、ポインティング装置によってクリックされた地点にあるグリフの上に塗られていない。
• no other visible graphics element has been painted above the glyph at the point at which the pointing device was clicked
• グリフに関連づけられた要素 'text', 'tspan', 'textPath' いずれか（またはその祖先要素）に リンク または イベント が指定されていない。
• no links or events have been assigned to the 'text' , 'tspan' or 'textPath' , element(s) (or their ancestors) associated with the given glyph.

テキスト選択操作の間（例えば利用者がマウスボタンを押し続ける）他のグラフィックス要素に関連するイベント全ては無視され（即ちテキスト選択操作はモダールになる）、 SVG-ＵＡは選択されたグリフを補色で再描画するなどの適切なハイライトにより、どの文字が選択されているかを動的に表現することになる。テキスト選択操作においてマウスポインタが動きつづける間、選択部分における最後のグリフは、同じ 'text' 要素内のグリフで、グリフセルがポインタにもっとも近いものとなる。 'text' 要素内での位置が選択部分の始めと終わりの間に在るすべての文字は、キャンバス上の位置に関係なく、グラフィックス要素が選択部分の終わりの上を覆うかどうかにも関係なく、ハイライトされることになる。

As the text selection operation proceeds (e.g., the user continues to press the given mouse button), all associated events with other graphics elements are ignored (i.e., the text selection operation is modal) and the SVG user agent shall dynamically indicate which characters are selected by an appropriate highlighting technique, such as redrawing the selected glyphs with inverse colors. As the pointer is moved during the text selection process, the end glyph for the text selection operation is the glyph within the same 'text' element whose glyph cell is closest to the pointer. All characters within the 'text' element whose position within the 'text' element is between the start of selection and end of selection shall be highlighted, regardless of position on the canvas and regardless of any graphics elements that might be above the end of selection point.

一度テキスト選択操作が完了すれば（例えば利用者がマウスの押下をやめたとき）選択されたテキストは、ポインティング装置によるイベントなど（例えばマウスボタンの押下）、テキスト選択を解除するイベントが発生するまで、ハイライトし続ける。

Once the text selection operation ends (e.g., the user releases the given mouse button), the selected text will stay highlighted until an event occurs which cancels text selection, such as a pointer device activation event (e.g., pressing a mouse button).

テキスト選択操作中にどの文字をハイライトし続けるかの規則の詳細は テキスト選択の実装上の注意 で与えられる。

Detailed rules for determining which characters to highlight during a text selection operation are provided in Text selection implementation notes.

システムクリップボードを持つシステムにおいては、システムクリップボードに選択されているテキストをコピーするためのユーザーインターフェースを提供することが SVG-ＵＡに要求される。 SVG-ＵＡは、選択されたテキスト文字列をクリップボードに渡す際、システムにおける素のテキストのための適切なクリップボードデータ形式にするだけでも十分であるが、テキストに関連づけられた種々の フォントプロパティ を含めたリッチテキストも渡す方が好ましい。

For systems which have system clipboards, the SVG user agent is required to provide a user interface for initiating a copy of the currently selected text to the system clipboard. It is sufficient for the SVG user agent to post the selected text string in the system's appropriate clipboard format for plain text, but it is preferable if the SVG user agent also posts a rich text alternative which captures the various font properties associated with the given text string.

双方向テキストに対しては、論理順序によるテキスト選択をサポートすることがＵＡに要求される。この場合の選択結果は、双方向による再配列によりグリフのハイライトが不連続になり得る。ＵＡは、双方向テキストの選択を視覚的描画順序（即ち 双方向 テキスト配置アルゴリズムが適用された後）に従うような代替の機能を提供してよいが、選択された文字データが論理順序において不連続となり得る。この場合、利用者が双方向テキストのクリップボードへのコピーを要求したときは、視覚的に選択された文字たちのみをコピーするように、適切な調整を行うことがＵＡに要求される。

For bidirectional text, the user agent must support text selection in logical order, which will result in discontinuous highlighting of glyphs due to the bidirectional reordering of characters. User agents can provide an alternative ability to select bidirectional text in visual rendering order (i.e., after bidirectional text layout algorithms have been applied), with the result that selected character data might be discontinuous logically. In this case, if the user requests that bidirectional text be copied to the clipboard, then the user agent is required to make appropriate adjustments to copy only the visually selected characters to the clipboard.

可能なら、 SVG ジェネレータは、ウェブブラウザのような SVG 表示ソフトウエアの中で正しく順序付けられたテキスト選択を容易にするように、テキスト文字列を順序付けることが推奨される。

When feasible, it is recommended that generators of SVG attempt to order their text strings to facilitate properly ordered text selection within SVG viewing applications such as Web browsers.

10.19 DOM インターフェース

次に挙げるインターフェースが以下で定義される： SVGTextContentElement, SVGTextPositioningElement, SVGTextElement, SVGTSpanElement, SVGTRefElement, SVGTextPathElement, SVGAltGlyphElement, SVGAltGlyphDefElement, SVGAltGlyphItemElement, SVGGlyphRefElement

インターフェース SVGTextContentElement

SVGTextContentElement インターフェースは種々のテキスト関連のインターフェース： SVGTextElement, SVGTSpanElement, SVGTRefElement, SVGAltGlyphElement, SVGTextPathElement の基底インターフェースとなるものである。

IDL 定義

interface SVGTextContentElement :
                SVGElement,
                SVGTests,
                SVGLangSpace,
                SVGExternalResourcesRequired,
                SVGStylable,
                events::EventTarget {
  // lengthAdjust Types
  const unsigned short LENGTHADJUST_UNKNOWN   = 0;
  const unsigned short LENGTHADJUST_SPACING     = 1;
  const unsigned short LENGTHADJUST_SPACINGANDGLYPHS     = 2;
  readonly attribute SVGAnimatedLength      textLength;
  readonly attribute SVGAnimatedEnumeration lengthAdjust;
  long     getNumberOfChars (  );
  float    getComputedTextLength (  );
  float    getSubStringLength ( in unsigned long charnum, in unsigned long nchars )
                  raises( DOMException );
  SVGPoint getStartPositionOfChar ( in unsigned long charnum )
                  raises( DOMException );
  SVGPoint getEndPositionOfChar ( in unsigned long charnum )
                  raises( DOMException );
  SVGRect  getExtentOfChar ( in unsigned long charnum )
                  raises( DOMException );
  float    getRotationOfChar ( in unsigned long charnum )
                  raises( DOMException );
  long     getCharNumAtPosition ( in SVGPoint point );
  void     selectSubString ( in unsigned long charnum, in unsigned long nchars )
                  raises( DOMException );
};

定義グループ lengthAdjust Types

定義されている定数

LENGTHADJUST_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
LENGTHADJUST_SPACING		値 spacing に対応する。
LENGTHADJUST_SPACINGANDGLYPHS		値 spacingAndGlyphs に対応する。

属性

readonly SVGAnimatedLength textLength

与えられた要素の textLength 属性に対応する。

readonly SVGAnimatedEnumeration lengthAdjust

与えられた要素の lengthAdjust 属性に対応する。上の lengthAdjust Types で定義された定数のいずれか。

メソッド

getNumberOfChars

現在の要素内で描画される全文字数を返す。 'tref' 参照により取り込まれる文字も計算に含まれる。 （ エラータ ：次に置換） 現在の要素内の描画対象の全文字数を、それらが描画されるかどうかに関わらず、 'tref' から参照される文字も含めて返す。事実上、これは DOM3 Core の textContent 属性の length に、その属性が 'tref' も展開した場合において、等しくなる。

パラメタ無し

戻り値

long

全文字数。

例外無し

getComputedTextLength

この要素内の描画される全ての文字に対する全てのアドバンス値の総和。グリフの（水平または垂直）アドバンス値, 'kerning', 'letter-spacing', 'word-spacing' プロパティによる効果, 'tspan' 要素の dx, dy 属性による調整も計算に含まれる。非描画環境においては、ＵＡはグリフの幾何計量に対する合理的な仮定をすることになる。

パラメタ無し

戻り値

float

テキストアドバンス距離。

例外無し

getSubStringLength

指定された部分文字列に対する全てのアドバンス値の総和。グリフの（水平または垂直）アドバンス値, 'kerning', 'letter-spacing', 'word-spacing' プロパティによる効果, 'tspan' 要素の dx, dy 属性による調整も計算に含まれる。非描画環境においては、ＵＡはグリフの幾何計量に対する合理的な仮定をすることになる。 （ エラータ ：次を追加） 複数の連続する文字が不可分に描画され（例えば、１個のグリフや一連のグリフに、あるいは範囲がサロゲートペアのを分割するときなど）、かつ nchars が 0 より大きい場合、計量範囲は不可分の文字が含まれるように拡大されるものとする。

パラメタ

in unsigned long charnum		部分文字列の最初の文字のインデックス。最初の文字がインデックス０である。
in unsigned long nchars		部分文字列の文字数。 （ エラータ ：次を追加） nchars が存在する文字より多くの文字を指定している場合、部分文字列は charnum から文字列の末端までの文字からなるものとする。

戻り値

float

テキストアドバンス距離。

例外

DOMException

INDEX_SIZE_ERR ： charnum が負であるか、 charnum + nchars charnumがこのノードの文字数以上のときにレイズされる。 （ エラータ ）

getStartPositionOfChar

指定された文字に対応するグリフ（たち）に対する描画直前の利用座標系における現在のテキスト位置を返す。この現在のテキスト位置には、 'kerning', 'letter-spacing', 'word-spacing' プロパティによる文字の間隔調整、および x, y, dx, dy 属性による調整による効果が織り込まれている。連続する複数の文字が不可分な形で（１つ以上のグリフとして）描画される場合、最初のグリフの開始位置を返す。

パラメタ

in unsigned long charnum

文字のインデックス。最初の文字がインデックス０である。

戻り値

SVGPoint

文字の開始位置。

例外

DOMException

INDEX_SIZE_ERR ： charnum が負であるか、このノードの文字数以上のときにレイズされる。

getEndPositionOfChar

指定された文字に対応するグリフ（たち）に対する文字の描画直後の利用座標系における現在のテキスト位置を返す。この現在のテキスト位置には、次の文字のための間隔調整などの効果は含まれない。すなわち 'kerning', 'letter-spacing', 'word-spacing' プロパティによる文字の間隔調整、および x, y, dx, dy 属性による調整による効果は織り込まれない。 連続する複数の文字が（１つ以上のグリフとして）不可分な形で描画される場合、それらの文字に対しては最後のグリフの終了位置を返す。

パラメタ

in unsigned long charnum

文字のインデックス。最初の文字がインデックス０である。

戻り値

SVGPoint

文字の終点。

例外

DOMException

INDEX_SIZE_ERR ： charnum が負であるか、このノードの文字数以上のときにレイズされる。

getExtentOfChar

指定された文字に対応するグリフの描画において利用座標系で占める最小の包含ボックスを返す。算出においてはグリフはフォントの full standard グリフセルを占めるものとみなされる。 連続する複数の文字が不可分な形で（１つ以上のグリフとして）描画される場合、それらの文字に対しては同じ大きさのものが返される。

パラメタ

in unsigned long charnum

文字のインデックス。最初の文字がインデックス０である。

戻り値

SVGRect

描画された指定された文字に対応するグリフを全て囲む矩形。

例外

DOMException

INDEX_SIZE_ERR ： charnum が負であるか、このノードの文字数以上のときにレイズされる。

getRotationOfChar

指定された文字に対応するグリフの描画に利用される現在の利用座標系に相対的な回転角度を返す。１つの文字に対し複数のグリフが利用され、それぞれのグリフに異なる回転がされる場合（例えばパス上のテキスト）、ＵＡはそれらの平均値を返すことになる（例えばグリフたちが描画されるパス区間の中間点における回転角度）。回転角度は 'glyph-orientation-horizontal', 'glyph-orientation-vertical' プロパティによる回転に対し追加的な回転を表す。すなわち、これらのプロパティによるグリフの回転は返り値の回転角度には織り込まれない。 連続する複数の文字が不可分な形で（１つ以上のグリフとして）描画される場合、それらの文字に対する回転角度は同じである。

パラメタ

in unsigned long charnum

文字のインデックス。最初の文字がインデックス０である。

戻り値

float

回転角度。

例外

DOMException

INDEX_SIZE_ERR ： charnum が負であるか、このノードの文字数以上のときにレイズされる。

getCharNumAtPosition

対応するグリフのセル包含ボックスが与えられた点を含むような文字のインデックスを返す。 算出においてはグリフはフォントの full standard グリフセルを占めるものとみなされる。 その様な文字が存在しない場合、値 -1 が返される。その様な文字が複数存在する場合、要素に含まれるそれらの文字のうち最後に描画されたグリフに対応する文字が選ばれる（即ち双方向性による再配列を計算に入れる）。 連続する複数の文字が不可分な形で（１つ以上のグリフとして）描画される場合、ＵＡはそれらの文字によるテキストアドバンス量の合計を等分することにより文字を選択することになる。

パラメタ

in SVGPoint point

利用空間内の点。

戻り値

long

与えられた点に存在する文字のインデックス。最初の文字がインデックス０である。

例外無し

selectSubString

利用者が文字列を選択するのと全く同じ様に、指定された部分の文字列を選択する。

パラメタ

in unsigned long charnum		選択部分における開始文字のインデックス。最初の文字がインデックス０である。
in unsigned long nchars		選択部分の文字数。 nchars が可能な文字数を超えた場合は、最後の文字まで選択される。

戻り値無し

例外

DOMException

INDEX_SIZE_ERR ： charnum または nchars が負であるか、 charnum がこのノードの文字数以上のときにレイズされる。 （ エラータ ）

インターフェース SVGTextPositioningElement

SVGTextPositioningElement インターフェースはテキスト関連のインターフェース： SVGTextElement, SVGTSpanElement, SVGTRefElement, SVGAltGlyphElement に継承される。

IDL 定義

interface SVGTextPositioningElement : SVGTextContentElement {
  readonly attribute SVGAnimatedLengthList x;
  readonly attribute SVGAnimatedLengthList y;
  readonly attribute SVGAnimatedLengthList dx;
  readonly attribute SVGAnimatedLengthList dy;
  readonly attribute SVGAnimatedNumberList rotate;
};

属性

readonly SVGAnimatedLengthList x

与えられた要素の x 属性に対応する。

readonly SVGAnimatedLengthList y

与えられた要素の y 属性に対応する。

readonly SVGAnimatedLengthList dx

与えられた要素の dx 属性に対応する。

readonly SVGAnimatedLengthList dy

与えられた要素の dy 属性に対応する。

readonly SVGAnimatedNumberList rotate

与えられた要素の rotate 属性に対応する。

インターフェース SVGTextElement

SVGTextElement インターフェースは 'text' 要素に対応する。

IDL 定義

interface SVGTextElement :
                SVGTextPositioningElement,
                SVGTransformable {};

インターフェース SVGTSpanElement

SVGTSpanElement インターフェースは 'tspan' 要素に対応する。

IDL 定義

interface SVGTSpanElement : SVGTextPositioningElement {};

インターフェース SVGTRefElement

SVGTRefElement インターフェースは 'tref' 要素に対応する。

IDL 定義

interface SVGTRefElement :
                SVGTextPositioningElement,
                SVGURIReference {};

インターフェース SVGTextPathElement

SVGTextPathElement インターフェースは 'textPath' 要素に対応する。

IDL 定義

interface SVGTextPathElement :
                SVGTextContentElement,
                SVGURIReference {
  // textPath Method Types
  const unsigned short TEXTPATH_METHODTYPE_UNKNOWN   = 0;
  const unsigned short TEXTPATH_METHODTYPE_ALIGN     = 1;
  const unsigned short TEXTPATH_METHODTYPE_STRETCH     = 2;
  // textPath Spacing Types
  const unsigned short TEXTPATH_SPACINGTYPE_UNKNOWN   = 0;
  const unsigned short TEXTPATH_SPACINGTYPE_AUTO     = 1;
  const unsigned short TEXTPATH_SPACINGTYPE_EXACT     = 2;
  readonly attribute SVGAnimatedLength              startOffset;
  readonly attribute SVGAnimatedEnumeration method;
  readonly attribute SVGAnimatedEnumeration spacing;
};

定義グループ textPath Method Types

定義されている定数

TEXTPATH_METHODTYPE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
TEXTPATH_METHODTYPE_ALIGN		値 align に対応する。
TEXTPATH_METHODTYPE_STRETCH		値 stretch に対応する。

定義グループ textPath Spacing Types

定義されている定数

TEXTPATH_SPACINGTYPE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
TEXTPATH_SPACINGTYPE_AUTO		値 auto に対応する。
TEXTPATH_SPACINGTYPE_EXACT		値 exact に対応する。

属性

readonly SVGAnimatedLength startOffset

'textPath' 要素の startOffset 属性に対応する。

readonly SVGAnimatedEnumeration method

'textPath' 要素の method 属性に対応する。上の textPath Method Types で定義された定数のいずれか。

readonly SVGAnimatedEnumeration spacing

'textPath' 要素の spacing 属性に対応する。上の textPath Spacing Types で定義された定数のいずれか。

インターフェース SVGAltGlyphElement

SVGAltGlyphElement インターフェースは 'altGlyph' 要素に対応する。

IDL 定義

interface SVGAltGlyphElement :
                SVGTextPositioningElement,
                SVGURIReference {
           attribute DOMString glyphRef;
                       // raises DOMException on setting
           attribute DOMString format;
                       // raises DOMException on setting
};

属性

DOMString glyphRef

与えられた要素の glyphRef 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

DOMString format

与えられた要素の format 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

インターフェース SVGAltGlyphDefElement

SVGAltGlyphDefElement インターフェースは 'altGlyphDef' 要素に対応する。

IDL 定義

interface SVGAltGlyphDefElement : SVGElement {};

インターフェース SVGAltGlyphItemElement

SVGAltGlyphItemElement インターフェースは 'altGlyphItem' 要素に対応する。

IDL 定義

interface SVGAltGlyphItemElement : SVGElement {};

インターフェース SVGGlyphRefElement

SVGGlyphRefElement インターフェースは 'glyphRef' 要素に対応する。

IDL 定義

interface SVGGlyphRefElement :
                SVGElement,
                SVGURIReference,
                SVGStylable {
           attribute DOMString glyphRef;
                       // raises DOMException on setting
           attribute DOMString format;
                       // raises DOMException on setting
           attribute float    x;
                       // raises DOMException on setting
           attribute float    y;
                       // raises DOMException on setting
           attribute float    dx;
                       // raises DOMException on setting
           attribute float    dy;
                       // raises DOMException on setting
};

属性

DOMString glyphRef

与えられた要素の glyphRef 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

DOMString format

与えられた要素の format 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

float x

与えられた要素の x 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

float y

与えられた要素の y 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

float dx

与えられた要素の dx 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

float dy

与えられた要素の dy 属性に対応する。

設定時の例外

DOMException

NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。
