15.1 概要

この章では SVG の宣言的なフィルタ効果特色機能について述べる。それは SVG の２次元グラフィックス能力との併用により、クライアント側による生成と変換が容易に実行できる形で、ウェブ上で共通して用いられるアートワークをほぼ記述可能にする。更に、一般論として画像に頼ることは - それらが固定解像度かどうかは別として - それらに置き換えられた要素の元の意味内容を不明瞭にしてしまう傾向にあるのに対し、 SVG における グラフィックス要素 と コンテナ要素 へのフィルタ効果の適用能力は文書の意味内容の構造の維持に役立つ。このことは特にテキストに適用される効果についてあてはまる。

This chapter describes SVG's declarative filter effects feature set, which when combined with the 2D power of SVG can describe much of the common artwork on the Web in such a way that client-side generation and alteration can be performed easily. In addition, the ability to apply filter effects to SVG graphics elements and container elements helps to maintain the semantic structure of the document, instead of resorting to images which aside from generally being a fixed resolution tend to obscure the original semantics of the elements they replace. This is especially true for effects applied to text.

フィルタ効果は与えられた ソースグラフィック を変換するために適用される一連のグラフィックス演算から構成される。フィルタ効果による生成結果は元のソースグラフィックの替わりに目的の装置へ描画される。処理の概観図を下に示す：

A filter effect consists of a series of graphics operations that are applied to a given source graphic to produce a modified graphical result. The result of the filter effect is rendered to the target device instead of the original source graphic. The following illustrates the process:

この例を SVG で見る（ SVG 対応ブラウザのみ）


フィルタ効果は 'filter' 要素（フィルタ要素）により定義される。フィルタ効果を グラフィックス要素 や コンテナ要素 に適用させるには、これらの要素の 'filter' プロパティに望まれるフィルタ効果への参照を指定する。

Filter effects are defined by 'filter' elements. To apply a filter effect to a graphics element or a container element, you set the value of the 'filter' property on the given element such that it references the filter effect.

'filter' 要素は一連の 原始フィルタ （ filter primitives ）を子要素として持つ。それぞれの原始フィルタは、一つ以上の入力から単機能の基礎的なグラフィックス演算（ぼかしや照明効果など）を行い、グラフィック結果を生成する。ほとんどの原始フィルタは何らかの画像処理を表現するので、その出力は通常一個の RGBA 画像になる。

Each 'filter' element contains a set of filter primitives as its children. Each filter primitive performs a single fundamental graphical operation (e.g., a blur or a lighting effect) on one or more inputs, producing a graphical result. Because most of the filter primitives represent some form of image processing, in most cases the output from a filter primitive is a single RGBA image.

元のソースグラフィックや原始フィルタからの生成結果は、他の１個以上の原始フィルタの入力に利用できる。一般的な応用として、ソースグラフィックを複数回利用することが挙げられる。例えば、単純なフィルタにより、グラフィックを２つに複製し、片方をずらすことでドロップシャドウが作り出せる。この場合、同じソースグラフィックを持つ２つのグラフィックレイヤーが作られる。

The original source graphic or the result from a filter primitive can be used as input into one or more other filter primitives. A common application is to use the source graphic multiple times. For example, a simple filter could replace one graphic by two by adding a black copy of original source graphic offset to create a drop shadow. In effect, there are now two layers of graphics, both with the same original source graphics.

'g' のような コンテナ要素 に対する 'filter' プロパティの適用は要素ひとまとめに対し行われる。グループの子要素はスクリーンに直接描画されるのではなく、かわりに子要素の描画に必要なグラフィックス命令が一時的に保存される。通例、グラフィックス命令は、参照された 'filter' 要素の処理の一部として、キーワード SourceGraphic と SourceAlpha の利用を通して実行される。フィルタ効果を内容を持たない コンテナ要素 （例えば空の 'g' 要素）に適用してもよい。この場合の SourceGraphic と SourceAlpha は、 フィルタ効果領域 で与えられる大きさの黒地透明の矩形になる。

When applied to container elements such as 'g', the 'filter' property applies to the contents of the group as a whole. The group's children do not render to the screen directly; instead, the graphics commands necessary to render the children are stored temporarily. Typically, the graphics commands are executed as part of the processing of the referenced 'filter' element via use of the keywords SourceGraphic or SourceAlpha. Filter effects can be applied to container elements with no content (e.g., an empty 'g' element), in which case the SourceGraphic or SourceAlpha consist of a transparent black rectangle that is the size of the filter effects region.

原始フィルタを適用した結果、未定義の画素が生じることがある。例えば、原始フィルタ 'feOffset' により画像を左下方向へずらした場合、未定義の画素が右端と上端に生じる。このような場合、未定義の画素は黒地透明に初期化される。

Sometimes filter primitives result in undefined pixels. For example, filter primitive 'feOffset' can shift an image down and to the right, leaving undefined pixels at the top and left. In these cases, the undefined pixels are set to transparent black.

15.2 例

次はフィルタ効果の一例である。

The following shows an example of a filter effect.

Example filters01 - フィルタ効果の手始め

Example filters01 - introducing filter effects.

<?xml version="1.0"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
              "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="7.5cm" height="5cm" viewBox="0 0 200 120"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
  <title>Example filters01.svg - フィルタ効果の手始め</title>
  <desc>複数の原始フィルタを組み合わせて、外形線を赤色に
        塗られた長円形に囲まれた内部を赤色に塗られた長円形と
        その上の文字列 "SVG" からなるグラフィックに対する
        3D 照明効果を生成する例。</desc>
  <defs>
    <filter id="MyFilter" filterUnits="userSpaceOnUse" x="0" y="0" width="200" height="120">
      <feGaussianBlur in="SourceAlpha" stdDeviation="4" result="blur"/>
      <feOffset in="blur" dx="4" dy="4" result="offsetBlur"/>
      <feSpecularLighting in="blur" surfaceScale="5" specularConstant=".75"
                          specularExponent="20" lighting-color="#bbbbbb"
                          result="specOut">
        <fePointLight x="-5000" y="-10000" z="20000"/>
      </feSpecularLighting>
      <feComposite in="specOut" in2="SourceAlpha" operator="in" result="specOut"/>
      <feComposite in="SourceGraphic" in2="specOut" operator="arithmetic"
                   k1="0" k2="1" k3="1" k4="0" result="litPaint"/>
      <feMerge>
        <feMergeNode in="offsetBlur"/>
        <feMergeNode in="litPaint"/>
      </feMerge>
    </filter>
  </defs>
  <rect x="1" y="1" width="198" height="118" fill="#888888" stroke="blue" />
  <g filter="url(#MyFilter)" >
      <g>
      <path fill="none" stroke="#D90000" stroke-width="10"
            d="M50,90 C0,90 0,30 50,30 L150,30 C200,30 200,90 150,90 z" />
      <path fill="#D90000"
            d="M60,80 C30,80 30,40 60,40 L140,40 C170,40 170,80 140,80 z" />
      <g fill="#FFFFFF" stroke="black" font-size="45" font-family="Verdana" >
        <text x="52" y="76">SVG</text>
      </g>
    </g>
  </g>
</svg>

Example filters01

この例を SVG で見る（ SVG 対応ブラウザのみ）


上の例で用いられているフィルタ効果をここに再掲する。左側の列に、６つの原始フィルタのそれぞれに対応する番号を振っておく：

The filter effect used in the example above is repeated here with reference numbers in the left column before each of the six filter primitives:

1
2
3




4
5

6

<filter id="MyFilter" filterUnits="userSpaceOnUse" x="0" y="0" width="200" height="120">
  <desc>Produces a 3D lighting effect.</desc>
  <feGaussianBlur in="SourceAlpha" stdDeviation="4" result="blur"/>
  <feOffset in="blur" dx="4" dy="4" result="offsetBlur"/>
  <feSpecularLighting in="blur" surfaceScale="5" specularConstant=".75"
                      specularExponent="20" lighting-color="#bbbbbb"
                      result="specOut">
    <fePointLight x="-5000" y="-10000" z="20000"/>
  </feSpecularLighting>
  <feComposite in="specOut" in2="SourceAlpha" operator="in" result="specOut"/>
  <feComposite in="SourceGraphic" in2="specOut" operator="arithmetic"
               k1="0" k2="1" k3="1" k4="0" result="litPaint"/>
  <feMerge>
    <feMergeNode in="offsetBlur"/>
    <feMergeNode in="litPaint"/>
  </feMerge>
</filter>

６つのフィルタ要素による中間結果画像を次に示す：

The following pictures show the intermediate image results from each of the six filter elements:

1. 原始フィルタ 'feGaussianBlur' はソースグラフィックのアルファチャンネル SourceAlpha を入力とする。その結果は "blur" と名付けられる一時バッファに記憶される。"blur" が原始フィルタ２と３の両方に入力として用いられることに注意。
2. 原始フィルタ 'feOffset' はバッファ "blur" を入力とし、Ｘ, Ｙ共に正方向にずらし、"offsetBlur" と名付けられる新しいバッファを作り出す。その効果はドロップシャドウである。
3. 原始フィルタ 'feSpecularLighting' はバッファ "blur" を表面の標高モデルとして利用し、点光源による照明効果を生成する。その結果はバッファ "specOut" に記憶される。
4. 原始フィルタ 'feComposite' は、中間結果が元のソースグラフィックより大きくならないように、原始フィルタ３の結果に対し、元のソースグラフィックのアルファチャンネルによるマスク処理を施す。
5. 原始フィルタ 'feComposite' は鏡面反射照明効果による結果 "specOut" と元のソースグラフィックを合成する。
6. 原始フィルタ 'feMerge' ２つのレイヤを合成する。下側のレイヤは原始フィルタ２によるドロップシャドウの結果である。上側のレイヤは原始フィルタ５による鏡面反射照明効果の結果である。

1. Filter primitive 'feGaussianBlur' takes input SourceAlpha, which is the alpha channel of the source graphic. The result is stored in a temporary buffer named "blur". Note that "blur" is used as input to both filter primitives 2 and 3.
2. Filter primitive 'feOffset' takes buffer "blur", shifts the result in a positive direction in both x and y, and creates a new buffer named "offsetBlur". The effect is that of a drop shadow.
3. Filter primitive 'feSpecularLighting', uses buffer "blur" as a model of a surface elevation and generates a lighting effect from a single point source. The result is stored in buffer "specOut".
4. Filter primitive 'feComposite' masks out the result of filter primitive 3 by the original source graphics alpha channel so that the intermediate result is no bigger than the original source graphic.
5. Filter primitive 'feComposite' composites the result of the specular lighting with the original source graphic.
6. Filter primitive 'feMerge' composites two layers together. The lower layer consists of the drop shadow result from filter primitive 2. The upper layer consists of the specular lighting result from filter primitive 5.

15.3 'filter' 要素

以下は 'filter' 要素の記述である：

The description of the 'filter' element follows:

<!ENTITY % SVG.filter.extra.content "" >
<!ENTITY % SVG.filter.element "INCLUDE" >
<![%SVG.filter.element;[
<!ENTITY % SVG.filter.content
    "(( %SVG.Description.class; )*, ( %SVG.animate.qname; | %SVG.set.qname;
        %SVG.FilterPrimitive.class; %SVG.filter.extra.conten
t; )*)"
>
<!ELEMENT %SVG.filter.qname; %SVG.filter.content; >
<!-- end of SVG.filter.element -->]]>
<!ENTITY % SVG.filter.attlist "INCLUDE" >
<![%SVG.filter.attlist;[
<!ATTLIST %SVG.filter.qname;
    %SVG.Core.attrib;
    %SVG.Style.attrib;
    %SVG.Presentation.attrib;
    %SVG.XLink.attrib;
    %SVG.External.attrib;
    x %Coordinate.datatype; #IMPLIED
    y %Coordinate.datatype; #IMPLIED
    width %Length.datatype; #IMPLIED
    height %Length.datatype; #IMPLIED
    filterRes %NumberOptionalNumber.datatype; #IMPLIED
    filterUnits ( userSpaceOnUse | objectBoundingBox ) #IMPLIED
    primitiveUnits ( userSpaceOnUse | objectBoundingBox ) #IMPLIED
>

プロパティ は祖先から 'filter' 要素に継承されるが、 'filter' 要素を参照する要素からは継承されない。

Properties inherit into the 'filter' element from its ancestors; properties do not inherit from the element referencing the 'filter' element.

'filter' 要素は決して直接描画されることはなく、 'filter' プロパティにより参照される以外に使い道はない。 'display' プロパティは 'filter' 要素には適用されない。すなわち、 'filter' 要素は 'display' プロパティの値が none 以外であっても直接描画されることはなく、要素自身あるいはその祖先において 'display' プロパティの値が none であっても参照による利用が可能である。

'filter' elements are never rendered directly; their only usage is as something that can be referenced using the 'filter' property. The 'display' property does not apply to the 'filter' element; thus, 'filter' elements are not directly rendered even if the 'display' property is set to a value other than none, and 'filter' elements are available for referencing even when the 'display' property on the 'filter' element or any of its ancestors is set to none.

15.4 'filter' プロパティ

以下は 'filter' プロパティについての記述である：

The description of the 'filter' property is as follows:

<uri>

この要素に適用されることになるフィルタ効果を定義する 'filter' 要素への URI 参照

A URI reference to a 'filter' element which defines the filter effects that shall be applied to this element.

none

フィルタ効果はこの要素に適用されない。

Do not apply any filter effects to this element.

15.5 フィルタ効果領域

'filter' 要素はフィルタ効果を適用するキャンバスの領域を定義することができ、ラスターを基調とする原始フィルタにおける中間処理用の連続階調画像の解像度を与えることができる。 'filter' 要素にはフィルタ効果領域を定義するために一体となって働く次の属性がある：

A 'filter' element can define a region on the canvas to which a given filter effect applies and can provide a resolution for any intermediate continuous tone images used to process any raster-based filter primitives. The 'filter' element has the following attributes which work together to define the filter effects region:

• filterUnits={ userSpaceOnUse | objectBoundingBox }
  属性 x, y, width, height に対する座標系を定義する。
  filterUnits="userSpaceOnUse" の場合、 x, y, width, height は 'filter' 要素が参照された時点における現在の利用座標系（即ち 'filter' プロパティにより 'filter' 要素を参照している要素に対する利用座標系）における値を表す。
  filterUnits="objectBoundingBox" の場合、 x, y, width, height は参照している要素の包含ボックス（ オブジェクトの包含ボックスに対して相対的な単位 を見よ）に対する比率またはパーセントを表す。
  この属性が指定されていない場合の効果は、値 objectBoundingBox が指定されたときと同じになる。
  アニメーション：可
• filterUnits={ userSpaceOnUse | objectBoundingBox }.
  Defines the coordinate system for attributes x, y, width, height.
  If filterUnits="userSpaceOnUse", x, y, width, height represent values in the current user coordinate system in place at the time when the 'filter' element is referenced (i.e., the user coordinate system for the element referencing the 'filter' element via a 'filter' property).
  If filterUnits="objectBoundingBox", then x, y, width, height represent fractions or percentages of the bounding box on the referencing element (see Object bounding box units).
  If attribute filterUnits is not specified, then the effect is as if a value of objectBoundingBox were specified.
  Animatable: yes.
• x, y, width, height はこのフィルタを適用するキャンバスの矩形領域を定義する。
  フィルタを適用するために必要とされるメモリと処理時間はこの矩形の大きさとフィルタの filterRes 属性に関係する。
  これらの属性の座標系は filterUnits 属性に与える値に依存する。
  width または height に対する負値はエラー（ エラー処理 を見よ）。値を０にすると、このフィルタを参照する要素は描画されなくなる。
  この矩形は 'filter' 要素に含まれる各 原始フィルタ に対する組み込みのクリッピング領域として働く。すなわち、もし原始フィルタの効果が矩形をはみ出る場合は（このようなことは非常に大きい stdDeviation と伴に 'feGaussianBlur' 原始フィルタを用いたときなどに起こり得る）効果の及ぶ領域が切り取られる。
  x または y が指定されていない場合の効果は値 -10% が指定されたときと同じになる。
  width または height が指定されていない場合の効果は値 120% が指定されたときと同じになる。
  アニメーション：可
• x, y, width, height, which define a rectangular region on the canvas to which this filter applies.
  The amount of memory and processing time required to apply the filter are related to the size of this rectangle and the filterRes attribute of the filter.
  The coordinate system for these attributes depends on the value for attribute filterUnits.
  Negative values for width or height are an error (see Error processing). Zero values disable rendering of the element which referenced the filter.
  The bounds of this rectangle act as a hard clipping region for each filter primitive included with a given 'filter' element; thus, if the effect of a given filter primitive would extend beyond the bounds of the rectangle (this sometimes happens when using a 'feGaussianBlur' filter primitive with a very large stdDeviation), parts of the effect will get clipped.
  If x or y is not specified, the effect is as if a value of "-10%" were specified.
  If width or height is not specified, the effect is as if a value of "120%" were specified.
  Animatable: yes.
• filterRes （x-画素数 [y-画素数] の形式で記述される）は中間画像の幅と高さを画素数で指示する。もし与えられていない場合、目的の装置に対し適正なものと考えられる既定の解像度が利用される。（ディスプレイにおいては、その画素解像度が既定のものとして好ましい。印刷においては、プリンタ一般にふさわしい解像度として、 400dpi などが既定のものとなる。）
  この属性に既定のものでない値を与える場合は注意すべきである。小さすぎる値は画質の低下をもたらし、大きすぎる値は処理速度の低下と多量のメモリ消費をもたらす。
  負値はエラー（ エラー処理 を見よ）。値０を指定するとフィルタを参照する要素の描画は行われない。
  アニメーション：可
• filterRes (which has the form x-pixels [y-pixels]) indicates the width and height of the intermediate images in pixels. If not provided, then a reasonable default resolution appropriate for the target device will be used. (For displays, an appropriate display resolution, preferably the current display's pixel resolution, is the default. For printing, an appropriate common printer resolution, such as 400dpi, is the default.)
  Care should be taken when assigning a non-default value to this attribute. Too small of a value may result in unwanted pixelation in the result. Too large of a value may result in slow processing and large memory usage.
  Negative values are an error (see Error processing). Zero values disable rendering of the element which referenced the filter.
  Animatable: yes.

filterUnits が２つの値（即ち objectBoundingBox と userSpaceOnUse ）のいずれであったとしても、結果のフィルタ領域の座標系のＸ軸, Ｙ軸は、フィルタが適用される要素の利用座標系のＸ軸, Ｙ軸に平行（同順）になることに注意。

Note that both of the two possible value for filterUnits (i.e., objectBoundingBox and userSpaceOnUse) result in a filter region whose coordinate system has its X-axis and Y-axis each parallel to the X-axis and Y-axis, respectively, of the user coordinate system for the element to which the filter will be applied.

フィルタ領域を装置の画素に直接対応させることが可能な場合、より高速な実装が得られることがある。したがって、ディスプレイ装置の最高の性能を引き出す目的においては、 SVG-ＵＡがフィルタ領域と背景の間の画素から画素への対応を揃えられるように、文書作成においてフィルタ領域を定義することが薦められる。特に、利用座標系の回転や斜傾はフィルタ効果の最高性能を引き出すためには避けた方が良い。 filterRes 属性に明示的に値を指定することは性能を良くも悪くもする。 filterRes 属性が自動的な（即ち既定の）フィルタ解像度より小さい場合、フィルタ効果はより高速な性能を発揮するであろう（通常、品質との引き換えになるが）。 filterRes 属性が自動的な（即ち既定の）フィルタ解像度より大きい場合、フィルタ効果の性能は通常遅くなる。

Sometimes implementers can achieve faster performance when the filter region can be mapped directly to device pixels; thus, for best performance on display devices, it is suggested that authors define their region such that SVG user agent can align the filter region pixel-for-pixel with the background. In particular, for best filter effects performance, avoid rotating or skewing the user coordinate system. Explicit values for attribute filterRes can either help or harm performance. If filterRes is smaller than the automatic (i.e., default) filter resolution, then filter effect might have faster performance (usually at the expense of quality). If filterRes is larger than the automatic (i.e., default) filter resolution, then filter effects performance will usually be slower.

フィルタ効果は与えられたオブジェクトがぎりぎり収まる包含ボックスの少しだけ外側の画素にも影響を与え得るので、余分な縁がしばしば必要となる。この目的で、x, y に対し負のパーセント値、width, height に対し 100% より大きいパーセント値を与えることが可能であり、これがフィルタ効果領域の既定の大きさが x="-10%" y="-10%" width="120%" height="120%" にされている理由でもある。

It is often necessary to provide padding space because the filter effect might impact bits slightly outside the tight-fitting bounding box on a given object. For these purposes, it is possible to provide negative percentage values for x, y and percentages values greater than 100% for width, height. This, for example, is why the defaults for the filter effects region are x="-10%" y="-10%" width="120%" height="120%".

15.6 背景画像へのアクセス

フィルタ効果における入力として２つの擬似入力画像 BackgroundImage と BackgroundAlpha がある。これらは 'filter' 要素が呼び出されたときの、フィルタ領域下のキャンバスにおける画像のスナップショットを表現する。 BackgroundImage はキャンバスの色値とアルファチャンネル（即ち画素の RGBA 値）を表現する一方で、 BackgroundAlpha はアルファチャンネルのみを表現する。
（訳注：スナップショット（フィルタ入力としての背景画像）とは、概ね、 filter を呼び出した要素の直前の要素までによる描画結果と解釈すれば以下の内容も理解し易い。）

Two possible pseudo input images for filter effects are BackgroundImage and BackgroundAlpha, which each represent an image snapshot of the canvas under the filter region at the time that the 'filter' element is invoked. BackgroundImage represents both the color values and alpha channel of the canvas (i.e., RGBA pixel values), whereas BackgroundAlpha represents only the alpha channel.

大抵の場合、 SVG-ＵＡの実装では擬似入力画像 BackgroundImage と BackgroundAlpha をサポートするために背景画像用の追加のバッファを必要とする。場合によっては、現在のキャンバス上への塗り演算の積み重ねがメモリ内の複製として背景画像バッファ内に含まれることもある。

Implementations of SVG user agents often will need to maintain supplemental background image buffers in order to support the BackgroundImage and BackgroundAlpha pseudo input images. Sometimes, the background image buffers will contain an in-memory copy of the accumulated painting operations on the current canvas.

メモリ内の画像バッファはシステムの資源を多量に消費し得るので、擬似入力画像 BackgroundImage と BackgroundAlpha が利用される前の段階で、 SVG 内容から SVG-ＵＡに対し、文書からの背景画像へのアクセスが必要になることが明示的に指示されなければならない。 'enable-background' プロパティは背景画像へのアクセスを有効化する：

Because in-memory image buffers can take up significant system resources, SVG content must explicitly indicate to the SVG user agent that the document needs access to the background image before BackgroundImage and BackgroundAlpha pseudo input images can be used. The property which enables access to the background image is 'enable-background':

'enable-background' は コンテナ要素 対してのみ適用可能であり、 SVG-ＵＡが背景画像の積み重ねをどのように管理するかを指示する。

'enable-background' is only applicable to container elements and specifies how the SVG user agents manages the accumulation of the background image.

値 new は２つのことを指示する：

A value of new indicates two things:

• 現在の コンテナ要素 の子要素からの背景画像へのアクセスを有効化する。
• It enables the ability of children of the current container element to access the background image.
• 新しい（即ち黒地透明に初期化された）背景画像キャンバスを確立することを指示する。（事実上）現在の コンテナ要素 の全ての子要素は、目的の装置上に描画されるのに加えて、新しい背景画像キャンバスにも描画されることになる。
• It indicates that a new (i.e., initially transparent black) background image canvas is established and that (in effect) all children of the current container element shall be rendered into the new background image canvas in addition to being rendered onto the target device.

値 enable-background: accumulate （初期／既定の値）の意味は文脈に依存する：

A meaning of enable-background: accumulate (the initial/default value) depends on context:

• 祖先の コンテナ要素 がプロパティ値 'enable-background:new' を持つ場合、現在の コンテナ要素 内の全ての グラフィックス要素 は、親の コンテナ要素 の背景画像キャンバスと目的の装置の両方に描画される。
• If an ancestor container element has a property value of 'enable-background:new', then all graphics elements within the current container element are rendered both onto the parent container element's background image canvas and onto the target device.
• そうでない場合、背景画像キャンバスは存在せず、 グラフィックス要素 は目的の装置に描画されるだけでよい（背景画像キャンバスに描画する必要が無い）。
• Otherwise, there is no current background image canvas, so it is only necessary to render graphics elements onto the target device. (No need to render to the background image canvas.)

フィルタ効果が擬似入力画像 BackgroundImage または BackgroundAlpha を指定しており、プロパティに値 'enable-background:new' を持つ祖先の コンテナ要素 が存在しない場合、背景画像の要求は形式の上ではエラーであるが、処理は中断されず（即ちエラーの通知はされない）、黒地透明の画像がその要求に対する返答として提供されることになる。

If a filter effect specifies either the BackgroundImage or the BackgroundAlpha pseudo input images and no ancestor container element has a property value of 'enable-background:new', then the background image request is technically in error. Processing will proceed without interruption (i.e., no error message) and a transparent black image shall be provided in response to the request.

値 new に対する随意のパラメタ <x>,<y>,<width>,<height> は コンテナ要素 の 利用空間 における部分領域を指示するが、背景画像全体へのアクセスは許されたままである。これらのパラメタにより、 SVG-ＵＡは現在のビューポートと同じ大きさのバッファを割当てる必要が生じ得る既定の値の場合よりも小さい一時画像バッファを割当てることが可能になる。すなわち、値 <x>,<y>,<width>,<height> は背景画像キャンバスに対するクリッピング矩形である。 <width> または <height> に対する負値はエラー（ エラー処理 を見よ）。もし、 <x>,<y>,<width>,<height> のうち一つ以上に値が指定されているがすべてには値が指定されていない場合、あるいは値０が <width> または <height> に指定されている場合、 BackgroundImage と BackgroundAlpha は背景画像処理が有効化されていないかのように処理される。

The optional <x>,<y>,<width>,<height> parameters on the new value indicate the subregion of the container element's user space where access to the background image is allowed to happen. These parameters enable the SVG user agent potentially to allocate smaller temporary image buffers than the default values, which might require the SVG user agent to allocate buffers as large as the current viewport. Thus, the values <x>,<y>,<width>,<height> act as a clipping rectangle on the background image canvas. Negative values for <width> or <height> are an error (see Error processing). If more than zero but less than four of the values <x>,<y>,<width> and <height> are specified or if zero values are specified for <width> or <height>, BackgroundImage and BackgroundAlpha are processed as if background image processing were not enabled.

与えられた要素 E = A₀ に対し、その一連の祖先を近い順に A₁（ E の親）, A₂, … 等々とする。各祖先 A_i は対応する一時的背景画像用オフスクリーンバッファ BUF_i を持つ。 E から参照される 'filter' から利用可能な背景画像の内容は次のようにして定義される：

Assume you have an element E in the document and that E has a series of ancestors A₁ (its immediate parent), A₂, etc. (Note: A₀ is E.) Each ancestor A_i will have a corresponding temporary background image offscreen buffer BUF_i. The contents of the background image available to a 'filter' referenced by E is defined as follows:

• 'enable-background' プロパティが値 new を持つような（ A₀=E を含めた）添字 i が最小の要素 A_i を A_n とする。（注意：もしそのような祖先要素が無ければ、 E から利用可能な背景画像は存在しない。この場合、黒地透明の画像が E の背景画像として利用される。）
• Find the element A_i with the smallest subscript i (including A₀=E) for which the 'enable-background' property has the value new. (Note: if there is no such ancestor element, then there is no background image available to E, in which case a transparent black image will be used as E's background image.)
• 各 A_i（ i = n から 1 ）に対し、 BUF_i を黒地透明に初期化する。 A_i の全ての子要素を A_i-1 まで、しかし A_i-1 を含めずに BUF_i に描画する。 （訳注：どの順序において A_i-1 までなのかが不明瞭だが、下の例証から、描画順序すなわち文書内に現れる順序において A_i の最初の子要素から A_i-1 の手前の子要素まで、という意味に思われる。） 子要素は、自身に設定されている種々の塗り, フィルタ, クリッピング, マスク, オブジェクト不透明度を用いて、まず塗られ、次にフィルタ, クリッピング, マスクが適用され、最後に合成される。 A_i に設定されている任意のフィルタ効果, マスク, グループ不透明度は A_i の子要素を BUF_i に描画する際には適用されない。
  （注意： A₀=E のグラフィック内容は BUF₁ に描画されず、 E から利用可能な背景画像の一部にならない。そのかわり、 E のグラフィック内容は擬似入力画像 SourceGraphic と SourceAlpha を通して利用可能になる。）
• For each A_i (from i=n to 1), initialize BUF_i to transparent black. Render all children of A_i up to but not including A_i-1 into BUF_i. The children are painted, then filtered, clipped, masked and composited using the various painting, filtering, clipping, masking and object opacity settings on the given child. Any filter effects, masking and group opacity that might be set on A_i do not apply when rendering the children of A_i into BUF_i.
  (Note that for the case of A₀=E, the graphical contents of E are not rendered into BUF₁ and thus are not part of the background image available to E. Instead, the graphical contents of E are available via the SourceGraphic and SourceAlpha pseudo input images.)
• 次に、各 A_i（ i=1 から n-1 ）に対し、 BUF_i を BUF_i+1 へ合成する。
• Then, for each A_i (from i=1 to n-1), composite BUF_i into BUF_i+1.
• この累積結果（即ち BUF_n）が E から利用可能な背景画像を表現する。

• The accumulated result (i.e., BUF_n) represents the background image available to E.

Example enable-background-01 で背景画像処理の規則を例証する。

Example enable-background-01 illustrates the rules for background image processing.

<?xml version="1.0" standalone="no"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
  "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="13.5cm" height="2.7cm" viewBox="0 0 1350 270"
     xmlns="http://www.w3.org/2000/svg" version="1.1">
  <title>Example enable-background01</title>
  <desc>This test case shows five pictures which illustrate the rules
        for background image processing.</desc>
  <desc>この試行例では背景画像処理の規則を
        例証するために５つの絵を表示する。</desc>
  <defs>
    <filter id="ShiftBGAndBlur"
            filterUnits="userSpaceOnUse" x="0" y="0" width="1200" height="400">
      <desc>
        このフィルタは SourceGraphic がもしあればそれを破棄し、単に
        BackgroundImage を 125 単位下へずらしてからぼかした結果を生成する。
      </desc>
      <feOffset in="BackgroundImage" dx="0" dy="125" />
      <feGaussianBlur stdDeviation="8" />
    </filter>
    <filter id="ShiftBGAndBlur_WithSourceGraphic"
            filterUnits="userSpaceOnUse" x="0" y="0" width="1200" height="400">
      <desc>
        このフィルタは BackgroundImage を 125 単位下へずらしてからぼかし、
        その上に SourceGraphic を描画する。
      </desc>
      <feOffset in="BackgroundImage" dx="0" dy="125" />
      <feGaussianBlur stdDeviation="8" result="blur" />
      <feMerge>
        <feMergeNode in="blur"/>
        <feMergeNode in="SourceGraphic"/>
      </feMerge>
    </filter>
  </defs>
  <g transform="translate(0,0)">
    <desc>最初の絵は基準となるフィルタのかかっていないグラフィック。</desc>
    <rect x="25" y="25" width="100" height="100" fill="red"/>
    <g opacity=".5">
      <circle cx="125" cy="75" r="45" fill="green"/>
      <polygon points="160,25 160,125 240,75" fill="blue"/>
    </g>
    <rect x="5" y="5" width="260" height="260" fill="none" stroke="blue"/>
  </g>
  <g enable-background="new" transform="translate(270,0)">
    <desc>２番目では ShiftBGAndBlur を呼び出す空の 'g' 要素が追加される。</desc>
    <rect x="25" y="25" width="100" height="100" fill="red"/>
    <g opacity=".5">
      <circle cx="125" cy="75" r="45" fill="green"/>
      <polygon points="160,25 160,125 240,75" fill="blue"/>
    </g>
    <g filter="url(#ShiftBGAndBlur)"/>
    <rect x="5" y="5" width="260" height="260" fill="none" stroke="blue"/>
  </g>
  <g enable-background="new" transform="translate(540,0)">
    <desc>３番目では内側のグループで ShiftBGAndBlur が呼び出される。</desc>
    <rect x="25" y="25" width="100" height="100" fill="red"/>
    <g filter="url(#ShiftBGAndBlur)" opacity=".5">
      <circle cx="125" cy="75" r="45" fill="green"/>
      <polygon points="160,25 160,125 240,75" fill="blue"/>
    </g>
    <rect x="5" y="5" width="260" height="260" fill="none" stroke="blue"/>
  </g>
  <g enable-background="new" transform="translate(810,0)">
    <desc>４番目では３角形から ShiftBGAndBlur が呼び出される。</desc>
    <rect x="25" y="25" width="100" height="100" fill="red"/>
    <g opacity=".5">
      <circle cx="125" cy="75" r="45" fill="green"/>
      <polygon points="160,25 160,125 240,75" fill="blue"
               filter="url(#ShiftBGAndBlur)"/>
    </g>
    <rect x="5" y="5" width="260" height="260" fill="none" stroke="blue"/>
  </g>
  <g enable-background="new" transform="translate(1080,0)">
    <desc>５番目では３角形から ShiftBGAndBlur_WithSourceGraphic が呼び出される。</desc>
    <rect x="25" y="25" width="100" height="100" fill="red"/>
    <g opacity=".5">
      <circle cx="125" cy="75" r="45" fill="green"/>
      <polygon points="160,25 160,125 240,75" fill="blue"
               filter="url(#ShiftBGAndBlur_WithSourceGraphic)"/>
    </g>
    <rect x="5" y="5" width="260" height="260" fill="none" stroke="blue"/>
  </g>
</svg>

Example enable-background-01

この例を SVG で見る（ SVG 対応ブラウザのみ）


上の例は次に述べられる５つの部分で構成されている：

The example above contains five parts, described as follows:

1. １番目は基準となるグラフィックである。基準グラフィックは赤色の矩形とそれに続く透明度 50% の 'g' 要素から構成される。 'g' の中身は矩形の一部を覆う緑色の円と円の一部を覆う青色の三角形からなる。３つのオブジェクトは細い青色の線でストロークされた矩形に囲まれている。基準グラフィックにはフィルタは適用されていない。
2. ２番目では背景画像処理が有効化され、 ShiftBGAndBlur フィルタを呼び出す空の 'g' 要素が加えられている。このフィルタは現在の累積背景画像（即ち基準グラフィック全体）を入力として受け入れ、そのオフスクリーンを下へずらし、ぼかしを加え、その結果をキャンバスへ描きこむ。フィルタに対するオフスクリーンは黒地透明に初期化され、すでに描画された矩形, 円, 三角形は、フィルタによる結果がキャンバスに描画された後でも透けて見えることに注意。
3. ３番目では背景画像処理が有効化され、内側の 'g' 要素が ShiftBGAndBlur フィルタを呼び出す。フィルタが適用されるときの累積された背景は赤色の矩形のみを含んでいる。内側の 'g' 要素の子要素（即ち円と三角形）は、内側の 'g' 要素の背景の一部にはならず、かつ ShiftBGAndBlur は SourceGraphic を無視するので、内側の 'g' の子要素は結果に現れない。
4. ４番目では背景画像処理が有効化され、三角形を描く 'polygon' 要素で ShiftBGAndBlur が呼び出される。フィルタが適用されるときの累積された背景には赤色の矩形に加えて緑色の円が含まれている。内側の 'g' 要素における 'opacity' プロパティによる効果は無視される（このことにより、下側のぼかされた緑色の円ではその左側に赤色の矩形が透けて見えていないことに注意）。三角形自身は累積された背景の一部にはならず、 ShiftBGAndBlur は SourceGraphic を無視するので、三角形は結果に現れない。
5. ５番目では ShiftBGAndBlur_WithSourceGraphic が ShiftBGAndBlur のかわりに呼び出されることを除いて４番目と同じである。 ShiftBGAndBlur_WithSourceGraphic の効果は、ずらされ、ぼかされた背景画像の上に SourceGraphic を描画することを除いて ShiftBGAndBlur と同じである。この場合、 SourceGraphic は青色の三角形であり、その結果は青色の三角形が現れることを除いて４番目と同じである。

1. The first set is the reference graphic. The reference graphic consists of a red rectangle followed by a 50% transparent 'g' element. Inside the 'g' is a green circle that partially overlaps the rectangle and a a blue triangle that partially overlaps the circle. The three objects are then outlined by a rectangle stroked with a thin blue line. No filters are applied to the reference graphic.
2. The second set enables background image processing and adds an empty 'g' element which invokes the ShiftBGAndBlur filter. This filter takes the current accumulated background image (i.e., the entire reference graphic) as input, shifts its offscreen down, blurs it, and then writes the result to the canvas. Note that the offscreen for the filter is initialized to transparent black, which allows the already rendered rectangle, circle and triangle to show through after the filter renders its own result to the canvas.
3. The third set enables background image processing and instead invokes the ShiftBGAndBlur filter on the inner 'g' element. The accumulated background at the time the filter is applied contains only the red rectangle. Because the children of the inner 'g' (i.e., the circle and triangle) are not part of the inner 'g' element's background and because ShiftBGAndBlur ignores SourceGraphic, the children of the inner 'g' do not appear in the result.
4. The fourth set enables background image processing and invokes the ShiftBGAndBlur on the 'polygon' element that draws the triangle. The accumulated background at the time the filter is applied contains the red rectangle plus the green circle ignoring the effect of the 'opacity' property on the inner 'g' element. (Note that the blurred green circle at the bottom does not let the red rectangle show through on its left side. This is due to ignoring the effect of the 'opacity' property.) Because the triangle itself is not part of the accumulated background and because ShiftBGAndBlur ignores SourceGraphic, the triangle does not appear in the result.
5. The fifth set is the same as the fourth except that filter ShiftBGAndBlur_WithSourceGraphic is invoked instead of ShiftBGAndBlur. ShiftBGAndBlur_WithSourceGraphic performs the same effect as ShiftBGAndBlur, but then renders the SourceGraphic on top of the shifted, blurred background image. In this case, SourceGraphic is the blue triangle; thus, the result is the same as in the fourth case except that the blue triangle now appears.

15.7 原始フィルタの概観

15.7.1 概観

この節では、特定のフィルタ効果を得るための部品となる様々な原始フィルタについて述べる。

This section describes the various filter primtives that can be assembled to achieve a particular filter effect.

特に断らない限り、全ての画像フィルタは積算済み RGBA 標本 （訳注：積算済みとは、 RGB 色値に対しあらかじめ A = アルファ値との積をとっておくこと） に対しての演算である。非積算済みデータに対しより自然に動作するフィルタ（ feColorMatrix と feComponentTransfer ）では指定されたように非積算化と再積算を一時的に行う。全てのラスター効果フィルタ演算は 1 個から N 個の RGBA 画像を入力とし、属性をパラメタとしてとり、一つの RGBA 出力画像を生成する。

Unless otherwise stated, all image filters operate on premultiplied RGBA samples. Filters which work more naturally on non-premultiplied data (feColorMatrix and feComponentTransfer) will temporarily undo and redo premultiplication as specified. All raster effect filtering operations take 1 to N input RGBA images, additional attributes as parameters, and produce a single output RGBA image.

原始フィルタによる結果の RGBA における色と不透明度の値は許された範囲に切り上げ／下げされる。例えば、結果における負の色値または不透明度値は値０に切り上げられる。

The RGBA result from each filter primitive will be clamped into the allowable ranges for colors and opacity values. Thus, for example, the result from a given filter primitive will have any negative color values or opacity values adjusted up to color/opacity of zero.

特定の原始フィルタの演算における色空間は原始フィルタの 'color-interpolation-filters' プロパティの値により定まる。別のプロパティ 'color-interpolation' は他の色演算に対する色空間を定める。これら２つのプロパティの初期値は異なるので（ 'color-interpolation-filters' の初期値は linearRGB である一方、 'color-interpolation' の初期値は sRGB ）、場合によっては、正しい結果を得るためには（例えばフィルタ演算におけるグラデーション補間の調整）、特定の要素に対し明示的に 'color-interpolation' を linearRGB に設定するか 'color-interpolation-filters' を sRGB に設定する必要がある。以下に現れる例では 'color-interpolation' と 'color-interpolation-filters' のどちらにも明示的に値を設定しておらず、これらのプロパティに対する既定の値が利用されることに注意。

The color space in which a particular filter primitive performs its operations is determined by the value of property 'color-interpolation-filters' on the given filter primitive. A different property, 'color-interpolation' determines the color space for other color operations. Because these two properties have different initial values ( 'color-interpolation-filters' has an initial value of linearRGB whereas 'color-interpolation' has an initial value of sRGB), in some cases to achieve certain results (e.g., when coordinating gradient interpolation with a filtering operation) it will be necessary to explicitly set 'color-interpolation' to linearRGB or 'color-interpolation-filters' to sRGB on particular elements. Note that the examples below do not explicitly set either 'color-interpolation' or 'color-interpolation-filters', so the initial values for these properties apply to the examples.

15.7.2 共通属性

ほとんどの原始フィルタで次に挙げる属性が利用できる：

The following attributes are available for most of the filter primitives:

<!ENTITY % SVG.FilterPrimitive.extra.attrib "" >
<!ENTITY % SVG.FilterPrimitive.attrib
    "x %Coordinate.datatype; #IMPLIED
     y %Coordinate.datatype; #IMPLIED
     width %Length.datatype; #IMPLIED
     height %Length.datatype; #IMPLIED
     result CDATA #IMPLIED
     %SVG.FilterPrimitive.extra.attrib;"
>
<!-- SVG.FilterPrimitiveWithIn.attrib ..................
 -->
<!ENTITY % SVG.FilterPrimitiveWithIn.extra.attrib "" >
<!ENTITY % SVG.FilterPrimitiveWithIn.attrib
    "%SVG.FilterPrimitive.attrib;
     in CDATA #IMPLIED
     %SVG.FilterPrimitiveWithIn.extra.attrib;"
>

15.7.3 原始フィルタ部分領域

全ての原始フィルタは描画と計算を限定する部分領域を指定する属性 x, y, width, height を持つ。これらの属性は他の原始フィルタの座標と長さ属性と同じ規則で定義され、 'filter' 要素の primitiveUnits 属性により確立される座標系の値を表す。

All filter primitives have attributes x, y, width and height which identify a subregion which restricts calculation and rendering of the given filter primitive. These attributes are defined according to the same rules as other filter primitives' coordinate and length attributes and thus represent values in the coordinate system established by attribute primitiveUnits on the 'filter' element.

x, y, width, height に対する既定の値は、全ての被参照ノードに対して定義される部分領域の和（即ちそれらを含む最小の包含ボックス）である。もし被参照ノードが無い（例えば 'feImage' または 'feTurbulence' ）、あるいは一つ以上の被参照ノードが標準入力（ SourceGraphic, SourceAlpha, BackgroundImage, BackgroundAlpha, FillPaint, StrokePaint のうちいずれか）である、あるいは 'feTile' （これはその主体関数がＸ,Ｙ両軸方向に被参照ノードを複製し、通常より大きい結果を生成するので、特別である）の場合、既定の部分領域はフィルタ領域の寸法に対し相対的なパーセント値 0%, 0%, 100%, 100% である。

x, y, width and height default to the union (i.e., tightest fitting bounding box) of the subregions defined for all referenced nodes. If there are no referenced nodes (e.g., for 'feImage' or 'feTurbulence'), or one or more of the referenced nodes is a standard input (one of SourceGraphic, SourceAlpha, BackgroundImage, BackgroundAlpha, FillPaint or StrokePaint), or for 'feTile' (which is special because its principal function is to replicate the referenced node in X and Y and thereby produce a usually larger result), the default subregion is 0%,0%,100%,100%, where percentages are relative to the dimensions of the filter region.

x, y, width, height は組み込みのクリッピング矩形のように働く。

x, y, width and height act as a hard clip clipping rectangle.

全ての中間処理用オフスクリーンは x, y, width, height と フィルタ領域 の共通部分をはみ出さないように定義される。フィルタ領域と x, y, width, height 部分領域は、それらの領域と部分的に抵触する画素に対しても便宜をはかるために、全てのオフスクリーンが十分な大きさを持つように設定される。

All intermediate offscreens are defined to not exceed the intersection of x, y, width and height with the filter region. The filter region and any of the x, y, width and height subregions are to be set up such that all offscreens are made big enough to accommodate any pixels which even partly intersect with either the filter region or the x,y,width,height subregions.

'feTile' は前の原始フィルタを参照し、自身の 原始フィルタ部分領域 内を塗りつぶすために、参照される原始フィルタの x, y, width, height の値に基づいてタイルを貼り合わせる。

'feTile' references a previous filter primitive and then stitches the tiles together based on the x, y, width and height values of the referenced filter primitive in order to fill its own filter primitive subregion.

エラータ ：フィルタ部分領域の振る舞いについての説明として下の例が追加された。）

<svg width="400" height="400" xmlns="http://www.w3.org/2000/svg">
   <defs>
      <filter id="flood" x="0" y="0" width="100%" height="100%" primitiveUnits="objectBoundingBox">
         <feFlood x="25%" y="25%" width="50%" height="50%"
               flood-color="green" flood-opacity="0.75"/>
      </filter>
      <filter id="blend" primitiveUnits="objectBoundingBox">
         <feBlend x="25%" y="25%" width="50%" height="50%"
               in2="SourceGraphic" mode="multiply"/>
      </filter>
      <filter id="merge" primitiveUnits="objectBoundingBox">
         <feMerge x="25%" y="25%" width="50%" height="50%">
            <feMergeNode in="SourceGraphic"/>
            <feMergeNode in="FillPaint"/>
         </feMerge>
      </filter>
   </defs>

   <g fill="none" stroke="blue" stroke-width="4">
      <rect width="200" height="200"/>
      <line x2="200" y2="200"/>
      <line x1="200" y2="200"/>
   </g>
   <circle fill="green" filter="url(#flood)" cx="100" cy="100" r="90"/>

   <g transform="translate(200 0)">
      <g fill="none" stroke="blue" stroke-width="4">
         <rect width="200" height="200"/>
         <line x2="200" y2="200"/>
         <line x1="200" y2="200"/>
      </g>
      <circle fill="green" filter="url(#blend)" cx="100" cy="100" r="90"/>
   </g>

   <g transform="translate(0 200)">
      <g fill="none" stroke="blue" stroke-width="4">
         <rect width="200" height="200"/>
         <line x2="200" y2="200"/>
         <line x1="200" y2="200"/>
      </g>
      <circle fill="green" fill-opacity="0.5" filter="url(#merge)" cx="100" cy="100" r="90"/>
   </g>
</svg>

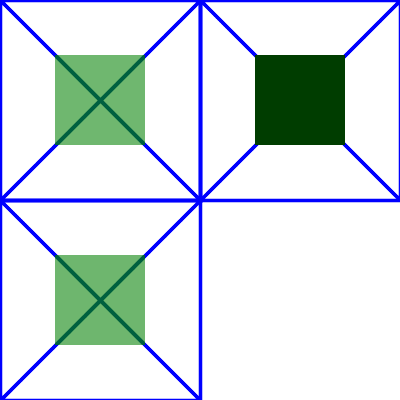

Example filter subregion

この例を SVG で見る（ SVG 対応ブラウザのみ）


上の例には３つの矩形があり、それぞれがＸ字の交差と円を含む。各 circle 要素には異なるフィルタが適用されているが、原始フィルタ部分領域は同じである。フィルタの出力は原始フィルタ部分領域の範囲に限定されるので、円それ自体が見えることは決してなく、原始フィルタ部分領域を表す矩形のみが見えることになる。

In the example above there are three rects that each have a cross and a circle in them. The circle element in each one has a different filter applied, but with the same filter primitive subregion. The filter output should be limited to the filter primitive subregion, so you should never see the circles themselves, just the rects that make up the filter primitive subregion.

• 左上の矩形には flood-opacity="75%" に設定された 'feFlood' が適用されている。したがって緑色の矩形の中央にＸ字形が透過して見えることになる。
• 左下の矩形には SourceGraphic と FillPaint を合成する 'feMerge' が適用されている。円の不透明度は fill-opacity="0.5" なので、やはりＸ字形は透過して見えることになる。
• 右上の矩形には mode="multiply" に設定された 'feBlend' が適用されている。この場合、円は不透明なので結果も完全に不透明になる。矩形は濃い緑色になり、Ｘ字形は見えなくなる。

• The upper left rect shows an 'feFlood' with flood-opacity="75%" so the cross should be visible through the green rect in the middle.
• The lower left rect shows an 'feMerge' that merges SourceGraphic with FillPaint. Since the circle has fill-opacity="0.5" it will also be transparent so that the cross is visible through the green rect in the middle.
• The upper right rect shows an 'feBlend' that has mode="multiply". Since the circle in this case isn't transparent the result is totally opaque. The rect should be dark green and the cross should not be visible through it.

15.8 光源の要素とプロパティ

15.8.1 概要

以下の節では、光源を定める要素 'feDistantLight', 'fePointLight', 'feSpotLight' 、および光源色を定めるプロパティ 'lighting-color' を定義する。

The following sections define the elements that define a light source, 'feDistantLight', 'fePointLight' and 'feSpotLight', and property 'lighting-color', which defines the color of the light.

15.8.2 光源 'feDistantLight'（無限遠光源）

<!ENTITY % SVG.feDistantLight.extra.content "" >
<!ENTITY % SVG.feDistantLight.element "INCLUDE" >
<![%SVG.feDistantLight.element;[
<!ENTITY % SVG.feDistantLight.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.feDistantLight.extra.content; )*"
>
<!ELEMENT %SVG.feDistantLight.qname; %SVG.feDistan
tLight.content; >
<!-- end of SVG.feDistantLight.element -->]]>
<!ENTITY % SVG.feDistantLight.attlist "INCLUDE" >
<![%SVG.feDistantLight.attlist;[
<!ATTLIST %SVG.feDistantLight.qname;
    %SVG.Core.attrib;
    azimuth %Number.datatype; #IMPLIED
    elevation %Number.datatype; #IMPLIED
>

15.8.3 光源 'fePointLight'（点光源）

<!ENTITY % SVG.fePointLight.extra.content "" >
<!ENTITY % SVG.fePointLight.element "INCLUDE" >
<![%SVG.fePointLight.element;[
<!ENTITY % SVG.fePointLight.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.fePointLight.extra.content; )*"
>
<!ELEMENT %SVG.fePointLight.qname; %SVG.fePointLight
.content; >
<!-- end of SVG.fePointLight.element -->]]>
<!ENTITY % SVG.fePointLight.attlist "INCLUDE" >
<![%SVG.fePointLight.attlist;[
<!ATTLIST %SVG.fePointLight.qname;
    %SVG.Core.attrib;
    x %Number.datatype; #IMPLIED
    y %Number.datatype; #IMPLIED
    z %Number.datatype; #IMPLIED
>

15.8.4 光源 'feSpotLight'（スポット光源）

<!ENTITY % SVG.feSpotLight.extra.content "" >
<!ENTITY % SVG.feSpotLight.element "INCLUDE" >
<![%SVG.feSpotLight.element;[
<!ENTITY % SVG.feSpotLight.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feSpotLight.extra.content; )*"
>
<!ELEMENT %SVG.feSpotLight.qname; %SVG.feSpotLight.co
ntent; >
<!-- end of SVG.feSpotLight.element -->]]>
<!ENTITY % SVG.feSpotLight.attlist "INCLUDE" >
<![%SVG.feSpotLight.attlist;[
<!ATTLIST %SVG.feSpotLight.qname;
    %SVG.Core.attrib;
    x %Number.datatype; #IMPLIED
    y %Number.datatype; #IMPLIED
    z %Number.datatype; #IMPLIED
    pointsAtX %Number.datatype; #IMPLIED
    pointsAtY %Number.datatype; #IMPLIED
    pointsAtZ %Number.datatype; #IMPLIED
    specularExponent %Number.datatype; #IMPLIED
    limitingConeAngle %Number.datatype; #IMPLIED
>

15.8.5 'lighting-color' プロパティ

'lighting-color' プロパティは原始フィルタ 'feDiffuseLighting', 'feSpecularLighting' の光源色を定める。

The 'lighting-color' property defines the color of the light source for filter primitives 'feDiffuseLighting' and 'feSpecularLighting'.

15.9 原始フィルタ 'feBlend'

このフィルタは一般に用いらている画像処理ソフトウエアの混色モードにより、２つのオブジェクトの合成を行う。これは２つの入力画像に対し画素ごとの合成を行う。

This filter composites two objects together using commonly used imaging software blending modes. It performs a pixel-wise combination of two input images.

<!ENTITY % SVG.feBlend.extra.content "" >
<!ENTITY % SVG.feBlend.element "INCLUDE" >
<![%SVG.feBlend.element;[
<!ENTITY % SVG.feBlend.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feBlend.extra.content; )*"
>
<!ELEMENT %SVG.feBlend.qname; %SVG.feBlend.content; >
<!-- end of SVG.feBlend.element -->]]>
<!ENTITY % SVG.feBlend.attlist "INCLUDE" >
<![%SVG.feBlend.attlist;[
<!ATTLIST %SVG.feBlend.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    in2 CDATA #REQUIRED
    mode ( normal | multiply | screen | darken | lighten ) 'normal'
>

全ての混色モードに対し、結果における不透明度は次のようにして計算される：

For all feBlend modes, the result opacity is computed as follows:

qr = 1 - (1-qa)*(1-qb)

以下の合成公式では、次の定義が適用される：

cr = 結果の色（ RGB ） - 積算済み
qa = image A の画素における不透明度
qb = image B の画素における不透明度
ca = image A の画素における色（ RGB ） - 積算済み
cb = image B の画素における色（ RGB ） - 積算済み

For the compositing formulas below, the following definitions apply:

cr = Result color (RGB) - premultiplied
qa = Opacity value at a given pixel for image A
qb = Opacity value at a given pixel for image B
ca = Color (RGB) at a given pixel for image A - premultiplied
cb = Color (RGB) at a given pixel for image B - premultiplied

次の表は、利用可能な画像混色モードのリストである：

The following table provides the list of available image blending modes:

'normal' 混色モードは、 'feComposite' 原始フィルタにおいて operator="over" と指定するのと等価であり、 'feMerge' で用いられる混色法、あるいはフィルタ効果の外で行われる SVG における全ての合成で利用される 単純アルファ合成 の技法に一致する。

'normal' blend mode is equivalent to operator="over" on the 'feComposite' filter primitive, matches the blending method used by 'feMerge' and matches the simple alpha compositing technique used in SVG for all compositing outside of filter effects.

下の Example feBlend に５つの混色モードの例を示す。

Example feBlend shows examples of the five blend modes.

<?xml version="1.0"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
          "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="5cm" height="5cm" viewBox="0 0 500 500" version="1.1"
     xmlns="http://www.w3.org/2000/svg">
  <title>Example feBlend - feBlend モードの例</title>
  <desc>グラデーションに混色される５つのテキスト文字列。
        各文字列は５つの混色モードのそれぞれに対応している。</desc>
  <defs>
    <linearGradient id="MyGradient" gradientUnits="userSpaceOnUse"
            x1="100" y1="0" x2="300" y2="0">
      <stop offset="0" stop-color="#000000" />
      <stop offset=".33" stop-color="#ffffff" />
      <stop offset=".67" stop-color="#ff0000" />
      <stop offset="1" stop-color="#808080" />
    </linearGradient>
    <filter id="Normal">
      <feBlend mode="normal" in2="BackgroundImage" in="SourceGraphic"/>
    </filter>
    <filter id="Multiply">
      <feBlend mode="multiply" in2="BackgroundImage" in="SourceGraphic"/>
    </filter>
    <filter id="Screen">
      <feBlend mode="screen" in2="BackgroundImage" in="SourceGraphic"/>
    </filter>
    <filter id="Darken">
      <feBlend mode="darken" in2="BackgroundImage" in="SourceGraphic"/>
    </filter>
    <filter id="Lighten">
      <feBlend mode="lighten" in2="BackgroundImage" in="SourceGraphic"/>
    </filter>
  </defs>
  <rect fill="none" stroke="blue"
        x="1" y="1" width="498" height="498"/>
  <g enable-background="new" >
    <rect x="100" y="20" width="300" height="460" fill="url(#MyGradient)" />
    <g font-family="Verdana" font-size="75" fill="#888888" fill-opacity=".6" >
      <text x="50" y="90" filter="url(#Normal)" >Normal</text>
      <text x="50" y="180" filter="url(#Multiply)" >Multiply</text>
      <text x="50" y="270" filter="url(#Screen)" >Screen</text>
      <text x="50" y="360" filter="url(#Darken)" >Darken</text>
      <text x="50" y="450" filter="url(#Lighten)" >Lighten</text>
    </g>
  </g>
</svg>

Example feBlend

この例を SVG で見る（ SVG 対応ブラウザのみ）


15.10 原始フィルタ 'feColorMatrix'

このフィルタは行列による変換：

This filter applies a matrix transformation:

| R' |     | a00 a01 a02 a03 a04 |   | R |
| G' |     | a10 a11 a12 a13 a14 |   | G |
| B' |  =  | a20 a21 a22 a23 a24 | * | B |
| A' |     | a30 a31 a32 a33 a34 |   | A |
| 1  |     |  0   0   0   0   1  |   | 1 |

を入力グラフィックの全ての画素の RGBA の色とアルファ値に対し適用し、新しい RGBA の色とアルファ値を生成する。

on the RGBA color and alpha values of every pixel on the input graphics to produce a result with a new set of RGBA color and alpha values.

計算は非積算済み色値に対し行われる。入力グラフィックが 積算済みの色値からなる場合、それらの値はこの演算のために自動的に非積算済みの色値に変換される。

The calculations are performed on non-premultiplied color values. If the input graphics consists of premultiplied color values, those values are automatically converted into non-premultiplied color values for this operation.

行列はしばしばアルファチャンネルに対しては恒等写像となる。その場合、実装はコストがかかる積算とその逆変換を A = 1 なる画素全てに対し省くことができる。

These matrices often perform an identity mapping in the alpha channel. If that is the case, an implementation can avoid the costly undoing and redoing of the premultiplication for all pixels with A = 1.

<!ENTITY % SVG.feColorMatrix.extra.content "" >
<!ENTITY % SVG.feColorMatrix.element "INCLUDE" >
<![%SVG.feColorMatrix.element;[
<!ENTITY % SVG.feColorMatrix.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.feColorMatrix.extra.content; )*"
>
<!ELEMENT %SVG.feColorMatrix.qname; %SVG.feColorMat
rix.content; >
<!-- end of SVG.feColorMatrix.element -->]]>
<!ENTITY % SVG.feColorMatrix.attlist "INCLUDE" >
<![%SVG.feColorMatrix.attlist;[
<!ATTLIST %SVG.feColorMatrix.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    type ( matrix | saturate | hueRotate | luminanceToAlpha ) 'matrix'
    values CDATA #IMPLIED
>

Example feColorMatrix に４種の feColorMatrix による演算例を示す。

Example feColorMatrix shows examples of the four types of feColorMatrix operations.

<?xml version="1.0"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
          "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="8cm" height="5cm" viewBox="0 0 800 500" version="1.1"
     xmlns="http://www.w3.org/2000/svg">
  <title>Example feColorMatrix - feColorMatrix による演算の例</title>
  <desc> feColorMatrix の効果を示す５つのテキスト文字列：
        基準となるフィルタのかかっていないテキスト文字列,
        feColorMatrix matrix の利用,
        feColorMatrix saturate の利用,
        feColorMatrix hueRotate の利用,
        feColorMatrix luminanceToAlpha の利用。</desc>
  <defs>
    <linearGradient id="MyGradient" gradientUnits="userSpaceOnUse"
            x1="100" y1="0" x2="500" y2="0">
      <stop offset="0" stop-color="#ff00ff" />
      <stop offset=".33" stop-color="#88ff88" />
      <stop offset=".67" stop-color="#2020ff" />
      <stop offset="1" stop-color="#d00000" />
    </linearGradient>
    <filter id="Matrix" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feColorMatrix type="matrix" in="SourceGraphic"
           values=".33 .33 .33 0 0
                   .33 .33 .33 0 0
                   .33 .33 .33 0 0
                   .33 .33 .33 0 0"/>
    </filter>
    <filter id="Saturate40" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feColorMatrix type="saturate" in="SourceGraphic" values="0.4"/>
    </filter>
    <filter id="HueRotate90" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feColorMatrix type="hueRotate" in="SourceGraphic" values="90"/>
    </filter>
    <filter id="LuminanceToAlpha" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feColorMatrix type="luminanceToAlpha" in="SourceGraphic" result="a"/>
      <feComposite in="SourceGraphic" in2="a" operator="in" />
    </filter>
  </defs>
  <rect fill="none" stroke="blue"
        x="1" y="1" width="798" height="498"/>
  <g font-family="Verdana" font-size="75"
            font-weight="bold" fill="url(#MyGradient)" >
    <rect x="100" y="0" width="500" height="20" />
    <text x="100" y="90">Unfiltered</text>
    <text x="100" y="190" filter="url(#Matrix)" >Matrix</text>
    <text x="100" y="290" filter="url(#Saturate40)" >Saturate</text>
    <text x="100" y="390" filter="url(#HueRotate90)" >HueRotate</text>
    <text x="100" y="490" filter="url(#LuminanceToAlpha)" >Luminance</text>
  </g>
</svg>

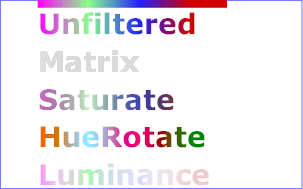

Example feColorMatrix

この例を SVG で見る（ SVG 対応ブラウザのみ）
（ エラータ ：上のサンプルは正しいが、リンク先の SVG ファイルに誤りあり。）
この例を SVG で見る（ SVG 対応ブラウザのみ）


15.11 原始フィルタ 'feComponentTransfer'

この原始フィルタは全ての画素に対し、次のようなデータの成分ごとの置換を行う：

This filter primitive performs component-wise remapping of data as follows:

R' = feFuncR( R )
G' = feFuncG( G )
B' = feFuncB( B )
A' = feFuncA( A )

この原始フィルタは明度調整, コントラスト調整, 色バランス, 閾値によるふるい（ thresholding ）などの演算を可能にする。

for every pixel. It allows operations like brightness adjustment, contrast adjustment, color balance or thresholding.

計算は非積算済み色値に対し行われる。入力グラフィックが積算済みの色値からなる場合、この演算を行うにあたり自動的に非積算済みの色値に戻される。これらの行列はしばしばアルファチャンネルに対しては恒等写像になる。その場合、実装はコストがかかる積算とその逆変換を A = 1 なる画素全てに対し省くことができる。（注記：積算とその逆変換は feFuncA が恒等変換であり、かつ、入力グラフィックのアルファが全て１のときには省くことができる。）

The calculations are performed on non-premultiplied color values. If the input graphics consists of premultiplied color values, those values are automatically converted into non-premultiplied color values for this operation. (Note that the undoing and redoing of the premultiplication can be avoided if feFuncA is the identity transform and all alpha values on the source graphic are set to 1.)

<!ENTITY % SVG.feComponentTransfer.extra.content "" >
<!ENTITY % SVG.feComponentTransfer.element "INCLUDE" >
<![%SVG.feComponentTransfer.element;[
<!ENTITY % SVG.feComponentTransfer.content
    "( %SVG.feFuncR.qname;?, %SVG.feFuncG.qname;?, %SVG.feFuncB.qname;?,
       %SVG.feFuncA.qname;? %SVG.feComponentTransfer.e\
xtra.content; )"
>
<!ELEMENT %SVG.feComponentTransfer.qname; %SV\
G.feComponentTransfer.content; >
<!-- end of SVG.feComponentTransfer.element -->]]>
<!ENTITY % SVG.feComponentTransfer.attlist "INCLUDE" >
<![%SVG.feComponentTransfer.attlist;[
<!ATTLIST %SVG.feComponentTransfer.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
>

<!-- feFuncR: Filter Effect Function Red Element ....... -->
<!ENTITY % SVG.feFuncR.extra.content "" >
<!ENTITY % SVG.feFuncR.element "INCLUDE" >
<![%SVG.feFuncR.element;[
<!ENTITY % SVG.feFuncR.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feFuncR.extra.content; )*"
>
<!ELEMENT %SVG.feFuncR.qname; %SVG.feFuncR.content; >
<!-- end of SVG.feFuncR.element -->]]>
<!ENTITY % SVG.feFuncR.attlist "INCLUDE" >
<![%SVG.feFuncR.attlist;[
<!ATTLIST %SVG.feFuncR.qname;
    %SVG.Core.attrib;
    type ( identity | table | discrete | linear | gamma ) #REQUIRED
    tableValues CDATA #IMPLIED
    slope %Number.datatype; #IMPLIED
    intercept %Number.datatype; #IMPLIED
    amplitude %Number.datatype; #IMPLIED
    exponent %Number.datatype; #IMPLIED
   offset %Number.datatype; #IMPLIED
>
<!-- end of SVG.feFuncR.attlist -->]]>
<!-- feFuncG: Filter Effect Function Green Element ..... -->
<!ENTITY % SVG.feFuncG.extra.content "" >
<!ENTITY % SVG.feFuncG.element "INCLUDE" >
<![%SVG.feFuncG.element;[
<!ENTITY % SVG.feFuncG.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feFuncG.extra.content; )*"
>
<!ELEMENT %SVG.feFuncG.qname; %SVG.feFuncG.content; >
<!-- end of SVG.feFuncG.element -->]]>
<!ENTITY % SVG.feFuncG.attlist "INCLUDE" >
<![%SVG.feFuncG.attlist;[
<!ATTLIST %SVG.feFuncG.qname;
    %SVG.Core.attrib;
    type ( identity | table | discrete | linear | gamma ) #REQUIRED
    tableValues CDATA #IMPLIED
    slope %Number.datatype; #IMPLIED
    intercept %Number.datatype; #IMPLIED
    amplitude %Number.datatype; #IMPLIED
    exponent %Number.datatype; #IMPLIED
    offset %Number.datatype; #IMPLIED
>
<!-- end of SVG.feFuncG.attlist -->]]>
<!-- feFuncB: Filter Effect Function Blue Element ...... -->
<!ENTITY % SVG.feFuncB.extra.content "" >
<!ENTITY % SVG.feFuncB.element "INCLUDE" >
<![%SVG.feFuncB.element;[
<!ENTITY % SVG.feFuncB.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feFuncB.extra.content; )*"
>
<!ELEMENT %SVG.feFuncB.qname; %SVG.feFuncB.content; >
<!-- end of SVG.feFuncB.element -->]]>
<!ENTITY % SVG.feFuncB.attlist "INCLUDE" >
<![%SVG.feFuncB.attlist;[
<!ATTLIST %SVG.feFuncB.qname;
    %SVG.Core.attrib;
    type ( identity | table | discrete | linear | gamma ) #REQUIRED
    tableValues CDATA #IMPLIED
    slope %Number.datatype; #IMPLIED
    intercept %Number.datatype; #IMPLIED
    amplitude %Number.datatype; #IMPLIED
    exponent %Number.datatype; #IMPLIED
    offset %Number.datatype; #IMPLIED
>
<!-- end of SVG.feFuncB.attlist -->]]>
<!-- feFuncA: Filter Effect Function Alpha Element ..... -->
<!ENTITY % SVG.feFuncA.extra.content "" >
<!ENTITY % SVG.feFuncA.element "INCLUDE" >
<![%SVG.feFuncA.element;[
<!ENTITY % SVG.feFuncA.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feFuncA.extra.content; )*"
>
<!ELEMENT %SVG.feFuncA.qname; %SVG.feFuncA.content; >
<!-- end of SVG.feFuncA.element -->]]>
<!ENTITY % SVG.feFuncA.attlist "INCLUDE" >
<![%SVG.feFuncA.attlist;[
<!ATTLIST %SVG.feFuncA.qname;
    %SVG.Core.attrib;
    type ( identity | table | discrete | linear | gamma ) #REQUIRED
    tableValues CDATA #IMPLIED
    slope %Number.datatype; #IMPLIED
    intercept %Number.datatype; #IMPLIED
    amplitude %Number.datatype; #IMPLIED
    exponent %Number.datatype; #IMPLIED
    offset %Number.datatype; #IMPLIED
>

転写関数の指定は 'feComponentTransfer' に対する副要素で定義される：

'feFuncR' は入力グラフィックの赤色成分に対する転写関数。

'feFuncG' は入力グラフィックの緑色成分に対する転写関数。

'feFuncB' は入力グラフィックの青色成分に対する転写関数。

'feFuncA' は入力グラフィックのアルファ成分に対する転写関数。

The specification of the transfer functions is defined by the sub-elements to 'feComponentTransfer'：

'feFuncR', transfer function for red component of the input graphic

'feFuncG', transfer function for green component of the input graphic

'feFuncB', transfer function for blue component of the input graphic

'feFuncA', transfer function for alpha component of the input graphic

転写関数を定義する 'feComponentTransfer' の子要素 'feFuncR', 'feFuncG', 'feFuncB', 'feFuncA', には以下の属性が適用される。

The attributes below apply to sub-elements 'feFuncR', 'feFuncG', 'feFuncB' and 'feFuncA' define the transfer functions.

Example feComponentTransfer に４種の feComponentTransfer 演算を示す。

Example feComponentTransfer shows examples of the four types of feComponentTransfer operations.

<?xml version="1.0"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
          "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="8cm" height="4cm" viewBox="0 0 800 400" version="1.1"
     xmlns="http://www.w3.org/2000/svg">
  <title>Example feComponentTransfer - Examples of feComponentTransfer operations</title>
  <desc>feComponentTransfer の効果を示す４つのテキスト文字列：
        基準となる恒等写像,
        feComponentTransfer table の利用,
        feComponentTransfer linear の利用,
        feComponentTransfer gamma の利用。</desc>
  <desc>Four text strings showing the effects of feComponentTransfer:
        an identity function acting as a reference,
        use of the feComponentTransfer table option,
        use of the feComponentTransfer linear option,
        and use of the feComponentTransfer gamma option.</desc>
  <defs>
    <linearGradient id="MyGradient" gradientUnits="userSpaceOnUse"
            x1="100" y1="0" x2="600" y2="0">
      <stop offset="0" stop-color="#ff0000" />
      <stop offset=".33" stop-color="#00ff00" />
      <stop offset=".67" stop-color="#0000ff" />
      <stop offset="1" stop-color="#000000" />
    </linearGradient>
    <filter id="Identity" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feComponentTransfer>
        <feFuncR type="identity"/>
        <feFuncG type="identity"/>
        <feFuncB type="identity"/>
        <feFuncA type="identity"/>
      </feComponentTransfer>
    </filter>
    <filter id="Table" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feComponentTransfer>
        <feFuncR type="table" tableValues="0 0 1 1"/>
        <feFuncG type="table" tableValues="1 1 0 0"/>
        <feFuncB type="table" tableValues="0 1 1 0"/>
      </feComponentTransfer>
    </filter>
    <filter id="Linear" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feComponentTransfer>
        <feFuncR type="linear" slope=".5" intercept=".25"/>
        <feFuncG type="linear" slope=".5" intercept="0"/>
        <feFuncB type="linear" slope=".5" intercept=".5"/>
      </feComponentTransfer>
    </filter>
    <filter id="Gamma" filterUnits="objectBoundingBox"
            x="0%" y="0%" width="100%" height="100%">
      <feComponentTransfer>
        <feFuncR type="gamma" amplitude="2" exponent="5" offset="0"/>
        <feFuncG type="gamma" amplitude="2" exponent="3" offset="0"/>
        <feFuncB type="gamma" amplitude="2" exponent="1" offset="0"/>
      </feComponentTransfer>
    </filter>
  </defs>
  <rect fill="none" stroke="blue"
        x="1" y="1" width="798" height="398"/>
  <g font-family="Verdana" font-size="75"
            font-weight="bold" fill="url(#MyGradient)" >
    <rect x="100" y="0" width="600" height="20" />
    <text x="100" y="90">Identity</text>
    <text x="100" y="190" filter="url(#Table)" >TableLookup</text>
    <text x="100" y="290" filter="url(#Linear)" >LinearFunc</text>
    <text x="100" y="390" filter="url(#Gamma)" >GammaFunc</text>
  </g>
</svg>

Example feComponentTransfer

この例を SVG で見る（ SVG 対応ブラウザのみ）


15.12 原始フィルタ 'feComposite'

このフィルタは２つの入力画像の組に対し画像空間における画素ごとの Porter-Duff [PORTERDUFF] 合成演算：over, in, atop, out, xor を行う。更に、成分ごとの arithmetic 演算を適用することもできる（結果は０から１までの範囲に切り上げ／下げられる）。

This filter performs the combination of the two input images pixel-wise in image space using one of the Porter-Duff [ PORTERDUFF] compositing operations: over, in, atop, out, xor. Additionally, a component-wise arithmetic operation (with the result clamped between [0..1]) can be applied.

arithmetic 演算は 'feDiffuseLighting' と 'feSpecularLighting' フィルタによる出力に地模様データを組み合わせるときに有用である。ディゾルブ（ dissolve ）の実装にも有用である。arithmetic 演算が選択された場合、結果の各画素は次の公式により算出される（変数 k1, k2, k3, k4 は同じ名前の属性の値, i1, i2 は入力の成分）：

The arithmetic operation is useful for combining the output from the 'feDiffuseLighting' and 'feSpecularLighting' filters with texture data. It is also useful for implementing dissolve. If the arithmetic operation is chosen, each result pixel is computed using the following formula:

result = k1*i1*i2 + k2*i1 + k3*i2 + k4

この原始フィルタによる結果の画像の大きさは 原始フィルタ部分領域 で述べられたように増大し得る。

For this filter primitive, the extent of the resulting image might grow as described in the section that describes the filter primitive subregion.

<!ENTITY % SVG.feComposite.extra.content "" >
<!ENTITY % SVG.feComposite.element "INCLUDE" >
<![%SVG.feComposite.element;[
<!ENTITY % SVG.feComposite.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feComposite.extra.content; )*"
>
<!ELEMENT %SVG.feComposite.qname; %SVG.feComposite.co
ntent; >
<!-- end of SVG.feComposite.element -->]]>
<!ENTITY % SVG.feComposite.attlist "INCLUDE" >
<![%SVG.feComposite.attlist;[
<!ATTLIST %SVG.feComposite.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    in2 CDATA #REQUIRED
    operator ( over | in | out | atop | xor | arithmetic ) 'over'
    k1 %Number.datatype; #IMPLIED
    k2 %Number.datatype; #IMPLIED
    k3 %Number.datatype; #IMPLIED
    k4 %Number.datatype; #IMPLIED
>

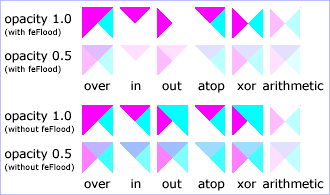

下の Example feComposite に６種の feComposite 演算の例に加えて、合成演算の一部として BackgroundImage を利用する２つの異なる用法も示す。

Example feComposite shows examples of the six types of feComposite operations. It also shows two different techniques to using the BackgroundImage as part of the compositing operation.

図の上側２段では空色の三角形が背景に描画され、その上にピンクの三角形が合成演算の一つを用いたフィルタの適用により合成される。合成結果は一時的に用意される不透明な白色面へ描かれ、その結果がキャンバスへ書き込まれる（一時的白色面は元の空色の三角形の痕跡を消す。）

The first two rows render bluish triangles into the background. A filter is applied which composites reddish triangles into the bluish triangles using one of the compositing operations. The result from compositing is drawn onto an opaque white temporary surface, and then that result is written to the canvas. (The opaque white temporary surface obliterates the original bluish triangle.)

図の下側２段では同じ合成演算を用いてピンクの三角形が空色の三角形の上に合成されるが、合成結果は直接キャンバスへ混色される（一時的不透明白色面は用いられない）。結果は一時的不透明白色面が用いられたときとは部分によって異なる。背景における元の空色の三角形は合成演算による結果の画素が完全に透明な部分では透過するが、他の部分では、合成による結果が空色の三角形へ混色され、最終的な結果の色値が異なる。

The last two rows apply the same compositing operations of reddish triangles into bluish triangles. However, the compositing result is directly blended into the canvas (the opaque white temporary surface technique is not used). In some cases, the results are different than when a temporary opaque white surface is used. The original bluish triangle from the background shines through wherever the compositing operation results in completely transparent pixel. In other cases, the result from compositing is blended into the bluish triangle, resulting in a different final color value.

<?xml version="1.0"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
          "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="330" height="195" viewBox="0 0 1100 650" version="1.1"
     xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
  <title>Example feComposite - feComposite 演算の例</title>
  <desc>異なる不透明度値と異なった無地化がされた背景の下に
        ６つの異なる feComposite 演算を描写する４段にわたる
        重なり合う３角形の６つのペア。</desc>
    <defs>
    <desc>各６つの合成演算子に対して６つのフィルタを定義した２つの組を用意する。
          最初の組では背景画像を不透明な白色で塗りつぶす。
          ２番目の組では背景画像を一掃せず、その結果ある場合は
          背景が下から輝き出てたり、別の場合はそれ自身に混色される
          （すなわち、"double-counting"）。</desc>
    <filter id="overFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feFlood flood-color="#ffffff" flood-opacity="1" result="flood"/>
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="over" result="comp"/>
      <feMerge> <feMergeNode in="flood"/> <feMergeNode in="comp"/> </feMerge>
    </filter>
    <filter id="inFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feFlood flood-color="#ffffff" flood-opacity="1" result="flood"/>
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="in" result="comp"/>
      <feMerge> <feMergeNode in="flood"/> <feMergeNode in="comp"/> </feMerge>
    </filter>
    <filter id="outFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feFlood flood-color="#ffffff" flood-opacity="1" result="flood"/>
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="out" result="comp"/>
      <feMerge> <feMergeNode in="flood"/> <feMergeNode in="comp"/> </feMerge>
    </filter>
    <filter id="atopFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feFlood flood-color="#ffffff" flood-opacity="1" result="flood"/>
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="atop" result="comp"/>
      <feMerge> <feMergeNode in="flood"/> <feMergeNode in="comp"/> </feMerge>
    </filter>
    <filter id="xorFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feFlood flood-color="#ffffff" flood-opacity="1" result="flood"/>
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="xor" result="comp"/>
      <feMerge> <feMergeNode in="flood"/> <feMergeNode in="comp"/> </feMerge>
    </filter>
    <filter id="arithmeticFlood" filterUnits="objectBoundingBox"
            x="-5%" y="-5%" width="110%" height="110%">
      <feFlood flood-color="#ffffff" flood-opacity="1" result="flood"/>
      <feComposite in="SourceGraphic" in2="BackgroundImage" result="comp"
                   operator="arithmetic" k1=".5" k2=".5" k3=".5" k4=".5"/>
      <feMerge> <feMergeNode in="flood"/> <feMergeNode in="comp"/> </feMerge>
    </filter>
    <filter id="overNoFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="over" result="comp"/>
    </filter>
    <filter id="inNoFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="in" result="comp"/>
    </filter>
    <filter id="outNoFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="out" result="comp"/>
    </filter>
    <filter id="atopNoFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="atop" result="comp"/>
    </filter>
    <filter id="xorNoFlood" filterUnits="objectBoundingBox" x="-5%" y="-5%" width="110%" height="110%">
      <feComposite in="SourceGraphic" in2="BackgroundImage" operator="xor" result="comp"/>
    </filter>
    <filter id="arithmeticNoFlood" filterUnits="objectBoundingBox"
            x="-5%" y="-5%" width="110%" height="110%">
      <feComposite in="SourceGraphic" in2="BackgroundImage" result="comp"
                   operator="arithmetic" k1=".5" k2=".5" k3=".5" k4=".5"/>
    </filter>
    <path id="Blue100" d="M 0 0 L 100 0 L 100 100 z" fill="#00ffff" />
    <path id="Red100" d="M 0 0 L 0 100 L 100 0 z" fill="#ff00ff" />
    <path id="Blue50" d="M 0 125 L 100 125 L 100 225 z" fill="#00ffff" fill-opacity=".5" />
    <path id="Red50" d="M 0 125 L 0 225 L 100 125 z" fill="#ff00ff" fill-opacity=".5" />
    <g id="TwoBlueTriangles">
      <use xlink:href="#Blue100"/>
      <use xlink:href="#Blue50"/>
    </g>
    <g id="BlueTriangles">
      <use transform="translate(275,25)" xlink:href="#TwoBlueTriangles"/>
      <use transform="translate(400,25)" xlink:href="#TwoBlueTriangles"/>
      <use transform="translate(525,25)" xlink:href="#TwoBlueTriangles"/>
      <use transform="translate(650,25)" xlink:href="#TwoBlueTriangles"/>
      <use transform="translate(775,25)" xlink:href="#TwoBlueTriangles"/>
      <use transform="translate(900,25)" xlink:href="#TwoBlueTriangles"/>
    </g>
  </defs>
  <rect fill="none" stroke="blue" x="1" y="1" width="1098" height="648"/>
  <g font-family="Verdana" font-size="40" shape-rendering="crispEdges">
    <desc>不透明な白い面の上にフィルタを利用して描画する。
          したがって、背景は跡形も残らない。</desc>
    <g enable-background="new">
      <text x="15" y="75">opacity 1.0</text>
      <text x="15" y="115" font-size="27">(with feFlood)</text>
      <text x="15" y="200">opacity 0.5</text>
      <text x="15" y="240" font-size="27">(with feFlood)</text>
      <use xlink:href="#BlueTriangles"/>
      <g transform="translate(275,25)">
        <use xlink:href="#Red100" filter="url(#overFlood)" />
        <use xlink:href="#Red50" filter="url(#overFlood)" />
        <text x="5" y="275">over</text>
      </g>
      <g transform="translate(400,25)">
        <use xlink:href="#Red100" filter="url(#inFlood)" />
        <use xlink:href="#Red50" filter="url(#inFlood)" />
        <text x="35" y="275">in</text>
      </g>
      <g transform="translate(525,25)">
        <use xlink:href="#Red100" filter="url(#outFlood)" />
        <use xlink:href="#Red50" filter="url(#outFlood)" />
        <text x="15" y="275">out</text>
      </g>
      <g transform="translate(650,25)">
        <use xlink:href="#Red100" filter="url(#atopFlood)" />
        <use xlink:href="#Red50" filter="url(#atopFlood)" />
        <text x="10" y="275">atop</text>
      </g>
      <g transform="translate(775,25)">
        <use xlink:href="#Red100" filter="url(#xorFlood)" />
        <use xlink:href="#Red50" filter="url(#xorFlood)" />
        <text x="15" y="275">xor</text>
      </g>
      <g transform="translate(900,25)">
        <use xlink:href="#Red100" filter="url(#arithmeticFlood)" />
        <use xlink:href="#Red50" filter="url(#arithmeticFlood)" />
        <text x="-25" y="275">arithmetic</text>
      </g>
    </g>
    <g transform="translate(0,325)" enable-background="new">
    <desc>背景を抹消せずにフィルタを利用して描画する。
          したがって、ある場合には背景がそのまま現れ、
          別の場合では背景画像がそれ自身に混色される
          （"double-counting"）。</desc>
      <text x="15" y="75">opacity 1.0</text>
      <text x="15" y="115" font-size="27">(without feFlood)</text>
      <text x="15" y="200">opacity 0.5</text>
      <text x="15" y="240" font-size="27">(without feFlood)</text>
      <use xlink:href="#BlueTriangles"/>
      <g transform="translate(275,25)">
        <use xlink:href="#Red100" filter="url(#overNoFlood)" />
        <use xlink:href="#Red50" filter="url(#overNoFlood)" />
        <text x="5" y="275">over</text>
      </g>
      <g transform="translate(400,25)">
        <use xlink:href="#Red100" filter="url(#inNoFlood)" />
        <use xlink:href="#Red50" filter="url(#inNoFlood)" />
        <text x="35" y="275">in</text>
      </g>
      <g transform="translate(525,25)">
        <use xlink:href="#Red100" filter="url(#outNoFlood)" />
        <use xlink:href="#Red50" filter="url(#outNoFlood)" />
        <text x="15" y="275">out</text>
      </g>
      <g transform="translate(650,25)">
        <use xlink:href="#Red100" filter="url(#atopNoFlood)" />
        <use xlink:href="#Red50" filter="url(#atopNoFlood)" />
        <text x="10" y="275">atop</text>
      </g>
      <g transform="translate(775,25)">
        <use xlink:href="#Red100" filter="url(#xorNoFlood)" />
        <use xlink:href="#Red50" filter="url(#xorNoFlood)" />
        <text x="15" y="275">xor</text>
      </g>
      <g transform="translate(900,25)">
        <use xlink:href="#Red100" filter="url(#arithmeticNoFlood)" />
        <use xlink:href="#Red50" filter="url(#arithmeticNoFlood)" />
        <text x="-25" y="275">arithmetic</text>
      </g>
    </g>
  </g>
</svg>

Example feComposite

この例を SVG で見る（ SVG 対応ブラウザのみ）


15.13 原始フィルタ 'feConvolveMatrix'

feConvolveMatrix は行列コンボリューションフィルタ効果を適用する。コンボリューション（ convolution ）は入力画像の画素を近隣の画素と組み合わせて結果の画像を生成する。コンボリューションを通して、ぼかし（ blur ）, 輪郭抽出（ edge detection ）, 鮮明化（ sharpening - シャープ）, 浮き彫り（ embossing - エンボス）, 面取り（ beveling - ベベル）などの広範囲の画像処理演算が得られる。

feConvolveMatrix applies a matrix convolution filter effect. A convolution combines pixels in the input image with neighboring pixels to produce a resulting image. A wide variety of imaging operations can be achieved through convolutions, including blurring, edge detection, sharpening, embossing and beveling.

行列コンボリューションは与えられた入力画像の画素値をその近隣画素値にどのように組み合わせて結果の画素値を生成するかを記述する (n, m) 行列（コンボリューションカーネル）に基づく。結果における各画素は対応する入力画素とその近隣画素にカーネル行列を適用することにより求められる。画素の各色値に適用される基本コンボリューション公式は：

A matrix convolution is based on an n-by-m matrix (the convolution kernel) which describes how a given pixel value in the input image is combined with its neighboring pixel values to produce a resulting pixel value. Each result pixel is determined by applying the kernel matrix to the corresponding source pixel and its neighboring pixels. The basic convolution formula which is applied to each color value for a given pixel is:

RESULT_X,Y = (
               SUM_{I=0 to [ orderY-1]} {
                 SUM_{J=0 to [ orderX-1]} {
                   SOURCE_{X- targetX+J, Y- targetY+I} *  kernelMatrix _{orderX-J-1,  orderY-I-1}
                }
              }
            ) /  divisor +  bias

ここで、"orderX" と "orderY" は order 属性における X と Y の値を表し、 targetX, targetY, kernelMatrix, divisor, bias 属性の値が式の中の同じ名前のパラメタを表す。

where "orderX" and "orderY" represent the X and Y values for the order attribute, "targetX" represents the value of the targetX attribute, "targetY" represents the value of the targetY attribute, "kernelMatrix" represents the value of the kernelMatrix attribute, "divisor" represents the value of the divisor attribute, and "bias" represents the value of the bias attribute.

注意：上の公式におけるカーネル行列は、多くのコンピュータグラフィックスの教本で述べられるコンボリューション理論に合致させるため、カーネル行列が入出力画像に対し 180 度回転されて適用されている。

Note in the above formulas that the values in the kernel matrix are applied such that the kernel matrix is rotated 180 degrees relative to the source and destination images in order to match convolution theory as described in many computer graphics textbooks.

具体的に説明するため、縦横 5 画素 x 5 画素の入力画像があり、ある色チャンネルに対する色値が次のようになっていたとする：

To illustrate, suppose you have a input image which is 5 pixels by 5 pixels, whose color values for one of the color channels are as follows:

    0  20  40 235 235
  100 120 140 235 235
  200 220 240 235 235
  225 225 255 255 255
  225 225 255 255 255

更に、次のような 3 x 3 のコンボリューションカーネルが定義されているとする：

and you define a 3-by-3 convolution kernel as follows:

  1 2 3
  4 5 6
  7 8 9

画像の２行２列目の色値に注目する（入力画素値は 120 ）。簡単にするため、入力画像の画素格子はカーネルの画素格子に完全に合致しているとし、属性 divisor, targetX, targetY, は既定の値をとるものとする。このとき、結果における色値は：

Let's focus on the color value at the second row and second column of the image (source pixel value is 120). Assuming the simplest case (where the input image's pixel grid aligns perfectly with the kernel's pixel grid) and assuming default values for attributes divisor, targetX and targetY, then resulting color value will be:

(9*  0 + 8* 20 + 7* 40 +
6*100 + 5*120 + 4*140 +
3*200 + 2*220 + 1*240) / (9+8+7+6+5+4+3+2+1)

行列コンボリューションは画素に対する演算なので本来的に解像度依存性を持つ。解像度に依存しない 'feConvolveMatrix による結果を得られるようにするには、 'filter' 要素の filterRes 属性や kernelUnitLength 属性に対し明示的に値を与えるべきである。

Because they operate on pixels, matrix convolutions are inherently resolution-dependent. To make 'feConvolveMatrix produce resolution-independent results, an explicit value should be provided for either the filterRes attribute on the 'filter' element and/or attribute kernelUnitLength.

kernelUnitLength は他の属性とともに、フィルタ効果の座標系（即ち primitiveUnits 属性によって確立される座標系）における暗黙の画素格子を定義する。もし、 kernelUnitLength 属性によって確立される画素格子が filterRes 属性によって確立される（暗黙のまたは明示的な）画素格子に合致するように伸縮されていない場合、入力画像はその画素が kernelUnitLength 属性による画素に合致するように、一時的に伸縮される。コンボリューションは再標本化された画像に対し適用される。コンボリューションの適用後、画像は元の解像度に戻すためにもう一度再標本化される。

kernelUnitLength, in combination with the other attributes, defines an implicit pixel grid in the filter effects coordinate system (i.e., the coordinate system established by the primitiveUnits attribute). If the pixel grid established by kernelUnitLength is not scaled to match the pixel grid established by attribute filterRes (implicitly or explicitly), then the input image will be temporarily rescaled to match its pixels with kernelUnitLength. The convolution happens on the resampled image. After applying the convolution, the image is resampled back to the original resolution.

コンボリューションの適用前に kernelUnitLength により定義される座標系に合致させるために、あるいはコンボリューションの適用後に装置の座標系に合致させるために画像を再標本化を行わなければならない場合、 高品質 SVG ビューア には、例えば双線型（ bilinear ）や双３次（ bicubic ）などの適切な補間技法の利用が推奨される。利用可能な補間法の速さに依存して、この選択は 'image-rendering' プロパティの設定に影響され得る。実装は、文書が縮小表示されて kernelUnitLength が装置画素より少なからず小さくなっているときなど、厳密な結果を生成する必要が無いときには再標本化を最小限にとどめる、あるいは省くような方法をとり得ることに注意。

When the image must be resampled to match the coordinate system defined by kernelUnitLength prior to convolution, or resampled to match the device coordinate system after convolution, it is recommended that high quality viewers make use of appropriate interpolation techniques, for example bilinear or bicubic. Depending on the speed of the available interpolents, this choice may be affected by the 'image-rendering' property setting. Note that implementations might choose approaches that minimize or eliminate resampling when not necessary to produce proper results, such as when the document is zoomed out such that kernelUnitLength is considerably smaller than a device pixel.

<!ENTITY % SVG.feConvolveMatrix.extra.content "" >
<!ENTITY % SVG.feConvolveMatrix.element "INCLUDE" >
<![%SVG.feConvolveMatrix.element;[
<!ENTITY % SVG.feConvolveMatrix.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.feConvolveMatrix.extra.content; )*"
>
<!ELEMENT %SVG.feConvolveMatrix.qname; %SVG.feCo
nvolveMatrix.content; >
<!-- end of SVG.feConvolveMatrix.element -->]]>
<!ENTITY % SVG.feConvolveMatrix.attlist "INCLUDE" >
<![%SVG.feConvolveMatrix.attlist;[
<!ATTLIST %SVG.feConvolveMatrix.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    order %NumberOptionalNumber.datatype; #REQUIRED#IMPLIED
    kernelMatrix CDATA #REQUIRED
    divisor %Number.datatype; #IMPLIED
    bias %Number.datatype; #IMPLIED
    targetX %Integer.datatype; #IMPLIED
    targetY %Integer.datatype; #IMPLIED
    edgeMode ( duplicate | wrap | none ) 'duplicate'
    kernelUnitLength %NumberOptionalNumber.datatype; #IMPLIED
    preserveAlpha %Boolean.datatype; #IMPLIED
>

15.14 原始フィルタ 'feDiffuseLighting'

この原始フィルタはアルファチャンネルを凹凸地図（ bump map ）として利用する、画像への照明効果を与える。全ての場所で alpha = 1.0 なる光源色を基にして不透明な RGBA 画像を生成する。照明の計算は Phong 照明モデルにおける標準の散乱成分（ diffuse component ）に従う。結果の画像は光源色, 光源位置, 入力凹凸地図の表面幾何に依存する。

This filter primitive lights an image using the alpha channel as a bump map. The resulting image is an RGBA opaque image based on the light color with alpha = 1.0 everywhere. The lighting calculation follows the standard diffuse component of the Phong lighting model. The resulting image depends on the light color, light position and surface geometry of the input bump map.

この原始フィルタから生成される光源マップは 'feComposite' の arithmetic 合成法により地模様画像と組み合わせることができる。複数の光源は地模様画像に適用される前にこれら複数の光源マップを合算することによりシミュレート可能になる。

The light map produced by this filter primitive can be combined with a texture image using the multiply term of the arithmetic 'feComposite' compositing method. Multiple light sources can be simulated by adding several of these light maps together before applying it to the texture image.

下の公式は 3x3 フィルタを利用している。これらは画素に対する演算なので、このようなフィルタは本質的に解像度に依存する。 'feDiffuseLighting' が解像度に依存しない結果を生成するようにするためには 'filter' 要素の filterRes 属性や kernelUnitLength 属性に明示的に値を与えるべきである。

The formulas below make use of 3x3 filters. Because they operate on pixels, such filters are inherently resolution-dependent. To make 'feDiffuseLighting' produce resolution-independent results, an explicit value should be provided for either the filterRes attribute on the 'filter' element and/or attribute kernelUnitLength.

kernelUnitLength は他の属性とともに、フィルタ効果における座標系（即ち primitiveUnits 属性により確立される座標系）に対し暗黙の画素格子を定義する。 kernelUnitLength によって確立される（暗黙のまたは明示的な）画素格子が filterRes 属性で確立される画素格子に合わせるために伸縮されていなければ、入力画像はその画素が kernelUnitLength に合致するように一時的に再伸縮され、 3x3 フィルタはその画像に対し適用される。フィルタ適用後、画像は元の解像度に戻すために再び標本化される。

kernelUnitLength, in combination with the other attributes, defines an implicit pixel grid in the filter effects coordinate system (i.e., the coordinate system established by the primitiveUnits attribute). If the pixel grid established by kernelUnitLength is not scaled to match the pixel grid established by attribute filterRes (implicitly or explicitly), then the input image will be temporarily rescaled to match its pixels with kernelUnitLength. The 3x3 filters are applied to the resampled image. After applying the filter, the image is resampled back to its original resolution.

画像の標本化においては、 高品質 SVG ビューア には、例えば双線型（ bilinear ）や双３次（ bicubic ）などの適切な補間技法の利用が推奨される。利用可能な補間法の速さに依存して、この選択は 'image-rendering' プロパティの設定に影響され得る。実装は、文書が縮小表示されて kernelUnitLength が装置画素より少なからず小さくなっているときなど、厳密な結果を生成する必要が無い場合は再標本化を最小限にとどめる、あるいは省くような方法をとり得ることに注意。

When the image must be resampled, it is recommended that high quality viewers make use of appropriate interpolation techniques, for example bilinear or bicubic. Depending on the speed of the available interpolents, this choice may be affected by the 'image-rendering' property setting. Note that implementations might choose approaches that minimize or eliminate resampling when not necessary to produce proper results, such as when the document is zoomed out such that kernelUnitLength is considerably smaller than a device pixel.

以下の公式における関数 Norm(Ax,Ay,Az) は次で定義される：

For the formulas that follow, the Norm(Ax,Ay,Az) function is defined as:

Norm(A_x,A_y,A_z) = sqrt(A_x^2+A_y^2+A_z^2)

結果の RGBA 画像は次のように算出される：

The resulting RGBA image is computed as follows:

D_r = k_d * N.L * L_r
D_g = k_d * N.L * L_g
D_b = k_d * N.L * L_b
D_a = 1.0

ここで、

where

k_d = 照明の拡散定数
N = 表面の単位法線ベクトル（ surface normal unit vector ）。 x, y の関数。
L = 表面から光源への単位ベクトル。点光源とスポット光源の場合は x, y の関数。
L_r, L_g, L_b = 光源の RGB 成分。スポット光源の場合は x と y の関数。

k_d = diffuse lighting constant
N = surface normal unit vector, a function of x and y
L = unit vector pointing from surface to light, a function of x and y in the point and spot light cases
L_r,L_g,L_b = RGB components of light, a function of x and y in the spot light case

N は x, y の関数であり、次のようにして表面傾斜に依存する：

N is a function of x and y and depends on the surface gradient as follows:

（ エラータ ：A_in → I ） 入力アルファ画像 A_in (x,y) I(x,y) により記述される表面は：

The surface described by the input alpha image A_in (x,y) is:

Z (x,y) = surfaceScale * A_in (x,y)
Z (x,y) = surfaceScale * I(x,y)

表面法線は Sobel gradient 3x3 フィルタを用いて算出される。画素が内部か境界のどちらにあるかによって異なるフィルタカーネルが用いられる。それぞれの場合に対し、公式は次で与えられる：

Surface normal is calculated using the Sobel gradient 3x3 filter. Different filter kernels are used depending on whether the given pixel is on the interior or an edge. For each case, the formula is:

N_x (x,y)= - surfaceScale * FACTOR_x *
            (K_x(0,0)*I(x-dx,y-dy) + K_x(1,0)*I(x,y-dy) + K_x(2,0)*I(x+dx,y-dy) +
             K_x(0,1)*I(x-dx,y)   + K_x(1,1)*I(x,y)   + K_x(2,1)*I(x+dx,y)   +
             K_x(0,2)*I(x-dx,y+dy) + K_x(1,2)*I(x,y+dy) + K_x(2,2)*I(x+dx,y+dy))
N_y (x,y)= - surfaceScale * FACTOR_y *
            (K_y(0,0)*I(x-dx,y-dy) + K_y(1,0)*I(x,y-dy) + K_y(2,0)*I(x+dx,y-dy) +
            K_y(0,1)*I(x-dx,y)   + K_y(1,1)*I(x,y)   + K_y(2,1)*I(x+dx,y)   +
            K_y(0,2)*I(x-dx,y+dy) + K_y(1,2)*I(x,y+dy) + K_y(2,2)*I(x+dx,y+dy))
N_z (x,y) = 1.0

N = (N_x, N_y, N_z) / Norm((N_x,N_y,N_z))

これらの公式では、 dx と dy の値（例えば I(x-dx,y-dy)）は、その点における表面の傾斜を評価する目的で、位置 (x,y) からの増分を表す。これらの増分は属性 kernelUnitLength の（暗黙または明示的な）値によって定まる。

In these formulas, the dx and dy values (e.g., I(x-dx,y-dy)), represent deltas relative to a given (x,y) position for the purpose of estimating the slope of the surface at that point. These deltas are determined by the value (explicit or implicit) of attribute kernelUnitLength.

標本画像から光源への単位ベクトル L は次のように算出される：

L, the unit vector from the image sample to the light, is calculated as follows:

無限遠光源に対しそれは定数である：

For Infinite light sources it is constant:

L_x = cos(azimuth)*cos(elevation)
L_y = sin(azimuth)*cos(elevation)
L_z = sin(elevation)

点光源とスポット光源に対し、それは位置の関数である：

For Point and spot lights it is a function of position:

L_x = Light_x - x
L_y = Light_y - y
L_z = Light_z - Z(x,y)

L = (L_x, L_y, L_z) / Norm(L_x, L_y, L_z)

ここで Light_x, Light_y, Light_z は入力光源の位置を表す。

where Light_x, Light_y, and Light_z are the input light position.

光源色ベクトル L_r,L_g,L_b はスポット光源の場合のみ位置の関数である：

L_r,L_g,L_b, the light color vector, is a function of position in the spot light case only:

L_r = Light_r*pow((-L.S),specularExponent)
L_g = Light_g*pow((-L.S),specularExponent)
L_b = Light_b*pow((-L.S),specularExponent)

ここで S は光源からＸＹ平面の点 (pointsAtX, pointsAtY, pointsAtZ) への単位ベクトルである：

where S is the unit vector pointing from the light to the point (pointsAtX, pointsAtY, pointsAtZ) in the x-y plane:

S_x = pointsAtX - Light_x
S_y = pointsAtY - Light_y
S_z = pointsAtZ - Light_z

S = (S_x, S_y, S_z) / Norm(S_x, S_y, S_z)

L.S が正ならば、光源は存在しない。 （ L_r = L_g = L_b = 0 ） （ エラータ ：次を追加） limitingConeAngle が指定されている場合は -L.S < cos(limitingConeAngle) のときも光源は存在しない。

If L.S is positive, no light is present. (L_r = L_g = L_b = 0)

<!ENTITY % SVG.feDiffuseLighting.extra.content "" >
<!ENTITY % SVG.feDiffuseLighting.element "INCLUDE" >
<![%SVG.feDiffuseLighting.element;[
<!ENTITY % SVG.feDiffuseLighting.content
    "(( %SVG.feDistantLight.qname; | %SVG.fePointLight.qname;
      | %SVG.feSpotLight.qname; ), ( %SVG.animate.qname; | %SVG.set.qname;
      | %SVG.animateColor.qname; %SVG.feDiffuseLig
hting.extra.content; )*)"
>
<!ELEMENT %SVG.feDiffuseLighting.qname; %SVG.fe
DiffuseLighting.content; >
<!-- end of SVG.feDiffuseLighting.element -->]]>
<!ENTITY % SVG.feDiffuseLighting.attlist "INCLUDE" >
<![%SVG.feDiffuseLighting.attlist;[
<!ATTLIST %SVG.feDiffuseLighting.qname;
    %SVG.Core.attrib;
    %SVG.Style.attrib;
    %SVG.Color.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    lighting-color %SVGColor.datatype; #IMPLIED
    surfaceScale %Number.datatype; #IMPLIED
    diffuseConstant %Number.datatype; #IMPLIED
    kernelUnitLength %NumberOptionalNumber.datatype; #IMPLIED
>

光源は子要素 'feDistantLight', 'fePointLight', 'feSpotLight' のいずれかにより定義される。光源の色は 'lighting-color' プロパティで指定される。

The light source is defined by one of the child elements 'feDistantLight', 'fePointLight' or 'feSpotLight'. The light color is specified by property 'lighting-color'.

15.15 原始フィルタ 'feDisplacementMap'

この原始フィルタは in2 で指定された画像の画素の値を用いて in で指定された画像を空間的に変位（ displace ）させる。これは次のような変換を行う：

This filter primitive uses the pixels values from the image from in2 to spatially displace the image from in. This is the transformation to be performed:

P'(x,y) = P( x + scale * ( XC(x, y) - 0.5 ), y + scale * ( YC(x, y) - 0.5 ))

ここで P(x,y) は入力画像 in であり、 P'(x,y) は出力である。また、 XC(x,y) と YC(x,y) は xChannelSelector と yChannelSelector により指定される２番目の入力画像の成分値である。例えば、 in2 のＲ成分を用いてＸ方向の変位を制御し、Ｇ成分を用いてＹ方向の変位を制御するには xChannelSelector を "R" に、yChannelSelector を "G" に設定する。

where P(x,y) is the input image, in, and P'(x,y) is the destination. XC(x,y) and YC(x,y) are the component values of the designated by the xChannelSelector and yChannelSelector. For example, to use the R component of in2 to control displacement in x and the G component of Image2 to control displacement in y, set xChannelSelector to "R" and yChannelSelector to "G".

上の公式による変位マップは実行される写像の逆写像を定義している。

The displacement map defines the inverse of the mapping performed.

（ エラータ ：次を追加） この原始フィルタに対しては、入力画像 in は積算済みのままとする。 in2 の画素値を用いた計算は非積算済みの色値に対し行われる。 in2 の画像が積算済み色値からなる場合、これらの値は演算の前に自動的に非積算済みの色値に戻される。

The calculations using the pixel values from in2 are performed using non-premultiplied color values. If the image from in2 consists of premultiplied color values, those values are automatically converted into non-premultiplied color values before performing this operation.

このフィルタには入力に対する任意の非局所的効果を持たせることができ、処理の流れにおいては追加の中間処理用バッファが必要となり得るが、この定式化においては、中間処理用バッファの必要性は変位におけるＸとＹに対する最大範囲を表現する scale により定まる。

This filter can have arbitrary non-localized effect on the input which might require substantial buffering in the processing pipeline. However with this formulation, any intermediate buffering needs can be determined by scale which represents the maximum range of displacement in either x or y.

このフィルタが適用されるとき、入力画素の位置を表すパラメタはしばしば画素と画素の隙間に位置する。この場合、 高品質 SVG ビューア には、例えば双線型／双３次補間などにより、単純に最も近い入力画素を選択するかわりに周辺画素から補間して適用することが推奨される。利用可能な補間法の速度に依存して、この選択は'image-rendering' プロパティの設定により影響され得る。

When applying this filter, the source pixel location will often lie between several source pixels. In this case it is recommended that high quality viewers apply an interpolent on the surrounding pixels, for example bilinear or bicubic, rather than simply selecting the nearest source pixel. Depending on the speed of the available interpolents, this choice may be affected by the 'image-rendering' property setting.

'color-interpolation-filters' プロパティは in2 入力画像に対してのみ適用され、 in 入力画像には適用されない。 （ エラータ ：次を追加） in 入力画像の色空間についてはそのまま現在の色空間が保持されなければならない。

The 'color-interpolation-filters' property only applies to the in2 source image and does not apply to the in source image.

<!ENTITY % SVG.feDisplacementMap.extra.content "" >
<!ENTITY % SVG.feDisplacementMap.element "INCLUDE" >
<![%SVG.feDisplacementMap.element;[
<!ENTITY % SVG.feDisplacementMap.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.feDisplacementMap.extra.content; )*"
>
<!ELEMENT %SVG.feDisplacementMap.qname; %SVG.fe
DisplacementMap.content; >
<!-- end of SVG.feDisplacementMap.element -->]]>
<!ENTITY % SVG.feDisplacementMap.attlist "INCLUDE" >
<![%SVG.feDisplacementMap.attlist;[
<!ATTLIST %SVG.feDisplacementMap.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    in2 CDATA #REQUIRED
    scale %Number.datatype; #IMPLIED
    xChannelSelector ( R | G | B | A ) 'A'
    yChannelSelector ( R | G | B | A ) 'A'
>

15.16 原始フィルタ 'feFlood'

この原始フィルタは 'flood-color' と 'flood-opacity' で与えられる色と不透明度を持つ矩形を作り出す。この矩形の大きさは 'feFlood' 要素の x, y, width, height 属性で確立される 原始フィルタ部分領域 と同じになる。 （ エラータ ： in 属性が余分。これに伴い、 DTD, Filter モジュール, DOM インターフェースも修正。）

This filter primitive creates a rectangle filled with the color and opacity values from properties 'flood-color' and 'flood-opacity'. The rectangle is as large as the filter primitive subregion established by the x, y, width and height attributes on the 'feFlood' element.

<!ENTITY % SVG.feFlood.extra.content "" >
<!ENTITY % SVG.feFlood.element "INCLUDE" >
<![%SVG.feFlood.element;[
<!ENTITY % SVG.feFlood.content
    "( %SVG.animate.qname; | %SVG.set.qname; | %SVG.animateColor.qname;
       %SVG.feFlood.extra.content; )*"
>
<!ELEMENT %SVG.feFlood.qname; %SVG.feFlood.content; >
<!-- end of SVG.feFlood.element -->]]>
<!ENTITY % SVG.feFlood.attlist "INCLUDE" >
<![%SVG.feFlood.attlist;[
<!ATTLIST %SVG.feFlood.qname;
    %SVG.Core.attrib;
    %SVG.Style.attrib;
    %SVG.Color.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    %SVG.FilterPrimitive.attrib;
    flood-color %SVGColor.datatype; #IMPLIED
    flood-opacity %OpacityValue.datatype; #IMPLIED
>

'flood-color' プロパティは現在の 原始フィルタ部分領域 の塗り潰しに用いる色を指示する。キーワード currentColor と ICC 色を 'fill' や 'stroke' プロパティに対する <paint> の指定と同じ仕方で指定できる。

The 'flood-color' property indicates what color to use to flood the current filter primitive subregion. The keyword currentColor and ICC colors can be specified in the same manner as within a <paint> specification for the 'fill' and 'stroke' properties.

'flood-opacity' プロパティは現在の 原始フィルタ部分領域 全体に用いられる不透明度を指示する。

The 'flood-opacity' property defines the opacity value to use across the entire filter primitive subregion.

15.17 原始フィルタ 'feGaussianBlur'

この原始フィルタは入力画像に対するガウスぼかし（ Gaussian blur ）を行う。

This filter primitive performs a Gaussian blur on the input image.

ガウスぼかしカーネルは正規化されたコンボリューションの近似である：

The Gaussian blur kernel is an approximation of the normalized convolution:

H(x) = exp(-x²/(2s²)) / sqrt(2* pi*s²)

ここで 's' は stdDeviation で指定される標準偏差。

where 's' is the standard deviation specified by stdDeviation.

stdDeviation の値は１つまたは２つの数からなる。２つの数が与えられた場合、最初の数は現在の座標系におけるＸ軸に沿う標準偏差の値を表し、２番目の数はＹ軸に沿う標準偏差の値を表す。数が１つだけ与えられた場合、その値がＸとＹの両方に用いられる。

The value of stdDeviation can be either one or two numbers. If two numbers are provided, the first number represents a standard deviation value along the x-axis of the current coordinate system and the second value represents a standard deviation in Y. If one number is provided, then that value is used for both X and Y.

stdDeviation に値が１つだけ与えられた場合でも、別々のコンボリューションとして実装することができる。

Even if only one value is provided for stdDeviation, this can be implemented as a separable convolution.

大きい値の 's' (s >= 2.0) に対しては近似が用いられることがある：３つの連続するボックスぼかし（ box-blurs ）による個別の２次コンボリューションカーネルの構成で、およそ 3% の誤差でガウスカーネルを近似する。整数 d を次で与える：

For larger values of 's' (s >= 2.0), an approximation can be used: Three successive box-blurs build a piece-wise quadratic convolution kernel, which approximates the Gaussian kernel to within roughly 3%.

d = floor(s * 3*sqrt(2*pi)/4 + 0.5)

d が奇数ならば、出力画素に中心に合わせられた大きさ 'd' の３つのボックスぼかしを用いる。

... if d is odd, use three box-blurs of size 'd', centered on the output pixel.

d が偶数ならば、大きさ 'd' の２つのボックスぼかし（１つ目は出力画素とその左隣の画素の境界に中心が合わせられ、２つ目は出力画素とその右隣の画素の境界に中心が合わせられる）と出力画素に中心に合わせられた大きさ 'd+1' の１つのボックスぼかしを用いる。

... if d is even, two box-blurs of size 'd' (the first one centered on the pixel boundary between the output pixel and the one to the left, the second one centered on the pixel boundary between the output pixel and the one to the right) and one box blur of size 'd+1' centered on the output pixel.

この演算は、組み込みの入力 SourceAlpha から生成されたものなど、アルファのみの画像に対してよく用いられる。実装はこれを検知することで単チャンネルに対する最適化を行ってよい。入力が一様かつ無限の広がりを持つ場合、この演算は何の効果も生じない。入力がタイルの敷き詰めによる無限の広がりを持つ場合、このフィルタは周期的な境界条件の下に実行される。

Frequently this operation will take place on alpha-only images, such as that produced by the built-in input, SourceAlpha. The implementation may notice this and optimize the single channel case. If the input has infinite extent and is constant, this operation has no effect. If the input has infinite extent and is a tile, the filter is evaluated with periodic boundary conditions.

<!ENTITY % SVG.feGaussianBlur.extra.content "" >
<!ENTITY % SVG.feGaussianBlur.element "INCLUDE" >
<![%SVG.feGaussianBlur.element;[
<!ENTITY % SVG.feGaussianBlur.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.feGaussianBlur.extra.content; )*"
>
<!ELEMENT %SVG.feGaussianBlur.qname; %SVG.feGaussi\
anBlur.content; >
<!-- end of SVG.feGaussianBlur.element -->]]>
<!ENTITY % SVG.feGaussianBlur.attlist "INCLUDE" >
<![%SVG.feGaussianBlur.attlist;[
<!ATTLIST %SVG.feGaussianBlur.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    stdDeviation %NumberOptionalNumber.datatype; #IMPLIED
>

この章の最初の 例 にドロップシャドウ効果を得る feGaussianBlur 原始フィルタの用例がある。

The example at the start of this chapter makes use of the feGaussianBlur filter primitive to create a drop shadow effect.

15.18 原始フィルタ 'feImage'

この原始フィルタは当該フィルタ要素の外部のグラフィックを参照し、それを読み込む、あるいは描画することにより RGBA ラスターにする。

This filter primitive refers to a graphic external to this filter element, which is loaded or rendered into an RGBA raster and becomes the result of the filter primitive.

この原始フィルタは外部の画像または他の SVG の一部を参照し、グラフィックが外部入力によるものであることを除き、組み込み画像入力 SourceGraphic と同様の画像を生成する。

This filter primitive can refer to an external image or can be a reference to another piece of SVG. It produces an image similar to the built-in image source SourceGraphic except that the graphic comes from an external source.

xlink:href が JPEG, PNG, SVG ファイルなどの独立した画像リソースを参照する場合、画像リソースは 'image' 要素の振る舞いに従って描画される。他の場合、被参照リソースは 'use' 要素の振る舞いに従って描画される。いずれにせよ、現在の利用座標系は 'filter' 要素の primitiveUnits 属性の値に依存する。 'feImage' 要素の preserveAspectRatio 属性の処理は 'image' 要素のそれと同じである。

If the xlink:href references a stand-alone image resource such as a JPEG, PNG or SVG file, then the image resource is rendered according to the behavior of the 'image' element; otherwise, the referenced resource is rendered according to the behavior of the 'use' element. In either case, the current user coordinate system depends on the value of attribute primitiveUnits on the 'filter' element. The processing of the preserveAspectRatio attribute on the 'feImage' element is identical to that of the 'image' element.

被参照画像を装置座標系に合わせるために再標本化しなければならない場合、 高品質 SVG ビューア には、例えば双線型または双３次補間などの適切な補間技法の利用が推奨される。利用する補間法の速度に依存して、この選択は 'image-rendering' プロパティの設定に影響され得る。

When the referenced image must be resampled to match the device coordinate system, it is recommended that high quality viewers make use of appropriate interpolation techniques, for example bilinear or bicubic. Depending on the speed of the available interpolents, this choice may be affected by the 'image-rendering' property setting.

<!ENTITY % SVG.feImage.extra.content "" >
<!ENTITY % SVG.feImage.element "INCLUDE" >
<![%SVG.feImage.element;[
<!ENTITY % SVG.feImage.content
    "( %SVG.animate.qname; | %SVG.set.qname; | %SVG.animateTransform.qname;
       %SVG.feImage.extra.content; )*"
>
<!ELEMENT %SVG.feImage.qname; %SVG.feImage.content; >
<!-- end of SVG.feImage.element -->]]>
<!ENTITY % SVG.feImage.attlist "INCLUDE" >
<![%SVG.feImage.attlist;[
<!ATTLIST %SVG.feImage.qname;
    %SVG.Core.attrib;
    %SVG.Style.attrib;
    %SVG.Presentation.attrib;
    %SVG.FilterPrimitive.attrib;
    %SVG.XLinkEmbed.attrib;
    %SVG.External.attrib;
    preserveAspectRatio %PreserveAspectRatioSpec.datatype; 'xMidYMid meet'
>

15.19 原始フィルタ 'feMerge'

この原始フィルタは複数の入力画像レイヤを over 演算子を用いて互いに合成する。この合成におけるレイヤは最初に指定される入力（最初の 'feMergeNode' 子要素に対応する）Input1 が最下層に、最後に指定される入力（最後の 'feMergeNode' 子要素に対応する） InputN が最上層に位置する。

This filter primitive composites input image layers on top of each other using the over operator with Input1 (corresponding to the first 'feMergeNode' child element) on the bottom and the last specified input, InputN (corresponding to the last 'feMergeNode' child element), on top.

多くのフィルタ効果は最終的な出力画像を得るために多数の中間のレイヤを生成する。このフィルタはこれらを一つの画像にまとめることを可能にする。これは n-1 個の合成フィルタを使うことでも可能ではあるが、このような共通の演算はこの形で利用できる方が便利であり、実装に対しても多少の柔軟性がもたらされる。

Many effects produce a number of intermediate layers in order to create the final output image. This filter allows us to collapse those into a single image. Although this could be done by using n-1 Composite-filters, it is more convenient to have this common operation available in this form, and offers the implementation some additional flexibility.

'feMerge' 要素は任意個数の 'feMergeNode' 子要素を持つことが可能で、そのそれぞれが in 属性を持つ。

Each 'feMerge' element can have any number of 'feMergeNode' subelements, each of which has an in attribute.

'feMerge' の基準実装では、一つの RGBA レイヤに全体の効果を描画出力し、その結果のレイヤを出力装置に描画する。場合によっては（特に出力装置自身が連続階調を持つ場合）、合併は結合律を満たすので、各レイヤごとに個別に効果を評価して下層から上層へ順に出力装置に描画することでも十分な近似が得られる。

The canonical implementation of feMerge is to render the entire effect into one RGBA layer, and then render the resulting layer on the output device. In certain cases (in particular if the output device itself is a continuous tone device), and since merging is associative, it might be a sufficient approximation to evaluate the effect one layer at a time and render each layer individually onto the output device bottom to top.

最上層の画像入力が SourceGraphic であり、かつこの 'feMerge' 要素がこのフィルタにおける最後の原始フィルタである場合、そのレイヤの直前までを描画し、しかる後 SourceGraphic をそのベクターグラフィック内容に従って直接描画するように実装することが奨励される。

If the topmost image input is SourceGraphic and this 'feMerge' is the last filter primitive in the filter, the implementation is encouraged to render the layers up to that point, and then render the SourceGraphic directly from its vector description on top.

<!ENTITY % SVG.feMerge.extra.content "" >
<!ENTITY % SVG.feMerge.element "INCLUDE" >
<![%SVG.feMerge.element;[
<!ENTITY % SVG.feMerge.content
    "( %SVG.feMergeNode.qname; %SVG.feMerge.extra.
content; )*"
>
<!ELEMENT %SVG.feMerge.qname; %SVG.feMerge.content; >
<!-- end of SVG.feMerge.element -->]]>
<!ENTITY % SVG.feMerge.attlist "INCLUDE" >
<![%SVG.feMerge.attlist;[
<!ATTLIST %SVG.feMerge.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitive.attrib;
>
<!-- end of SVG.feMerge.attlist -->]]>
<!-- feMergeNode: Filter Effect Merge Node Element ..... -->
<!ENTITY % SVG.feMergeNode.extra.content "" >
<!ENTITY % SVG.feMergeNode.element "INCLUDE" >
<![%SVG.feMergeNode.element;[
<!ENTITY % SVG.feMergeNode.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feMergeNode.extra.content; )*"
>
<!ELEMENT %SVG.feMergeNode.qname; %SVG.feMergeNode.co
ntent; >
<!-- end of SVG.feMergeNode.element -->]]>
<!ENTITY % SVG.feMergeNode.attlist "INCLUDE" >
<![%SVG.feMergeNode.attlist;[
<!ATTLIST %SVG.feMergeNode.qname;
    %SVG.Core.attrib;
    in CDATA #IMPLIED
>

この章の最初の 例 に２つの中間生成結果を合成する feMerge 原始フィルタの用例がある。

The example at the start of this chapter makes use of the feMerge filter primitive to composite two intermediate filter results together.

15.20 原始フィルタ 'feMorphology'

この原始フィルタはアートワークに対する「太らせ」（"fattening"）または「細らせ」（"thinning"）を行う。特にアルファチャンネルに対する太らせや細らせは有用である。

This filter primitive performs "fattening" or "thinning" of artwork. It is particularly useful for fattening or thinning an alpha channel.

膨張（ dilation ）／侵食（ erosion ）カーネルは幅 2*Ｘ径 と高さ 2*Ｙ径 の矩形である。膨張においては、出力画素は R,G,B,A の各成分ごとに入力画像のカーネル矩形における最大値をとり、侵食においては、出力画素は R,G,B,A の各成分ごとに入力画像のカーネル矩形における最小値をとる。

The dilation (or erosion) kernel is a rectangle with a width of 2*x-radius and a height of 2*y-radius. In dilation, the output pixel is the individual component-wise maximum of the corresponding R,G,B,A values in the input image's kernel rectangle. In erosion, the output pixel is the individual component-wise minimum of the corresponding R,G,B,A values in the input image's kernel rectangle.

この演算は、組み込みの入力 SourceAlpha などのアルファのみの画像に対しよく利用される。実装に際してはこのような場合における単チャンネルに対する最適化が考えられる。

Frequently this operation will take place on alpha-only images, such as that produced by the built-in input, SourceAlpha. In that case, the implementation might want to optimize the single channel case.

入力が一様かつ無限の広がりを持つ場合、この演算は何の効果も生じさせない。入力がタイルの敷き詰めによる無限の広がりを持つ場合、このフィルタは周期的な境界条件の下に実行される。

If the input has infinite extent and is constant, this operation has no effect. If the input has infinite extent and is a tile, the filter is evaluated with periodic boundary conditions.

'feMorphology' は積算済み色値に対し演算を行うので、結果における色値は常にアルファチャンネルの値以下になる。

Because 'feMorphology' operates on premultipied color values, it will always result in color values less than or equal to the alpha channel.

<!ENTITY % SVG.feMorphology.extra.content "" >
<!ENTITY % SVG.feMorphology.element "INCLUDE" >
<![%SVG.feMorphology.element;[
<!ENTITY % SVG.feMorphology.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.feMorphology.extra.content; )*"
>
<!ELEMENT %SVG.feMorphology.qname; %SVG.feMorphology
.content; >
<!-- end of SVG.feMorphology.element -->]]>
<!ENTITY % SVG.feMorphology.attlist "INCLUDE" >
<![%SVG.feMorphology.attlist;[
<!ATTLIST %SVG.feMorphology.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    operator ( erode | dilate ) 'erode'
    radius %NumberOptionalNumber.datatype; #IMPLIED
>

Example feMorphology に４例の feMorphology 演算を示す。

Example feMorphology shows examples of the four types of feMorphology operations.

<?xml version="1.0"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
          "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="5cm" height="7cm" viewBox="0 0 700 500" version="1.1"
     xmlns="http://www.w3.org/2000/svg">
  <title>Example feMorphology - Examples of erode and dilate</title>
  <desc>外形線が描かれる５つのテキスト文字列。
        最初のものはフィルタがかけられていない。
        ２番目と３番目のものは 'erode' を利用する。
        ４番目と５番目のものは 'dilate' を利用する。</desc>
  <defs>
    <filter id="Erode3">
      <feMorphology operator="erode" in="SourceGraphic" radius="3" />
    </filter>
    <filter id="Erode6">
      <feMorphology operator="erode" in="SourceGraphic" radius="6" />
    </filter>
    <filter id="Dilate3">
      <feMorphology operator="dilate" in="SourceGraphic" radius="3" />
    </filter>
    <filter id="Dilate6">
      <feMorphology operator="dilate" in="SourceGraphic" radius="6" />
    </filter>
  </defs>
  <rect fill="none" stroke="blue" stroke-width="2"
        x="1" y="1" width="698" height="498"/>
  <g enable-background="new" >
    <g font-family="Verdana" font-size="75"
              fill="none" stroke="black" stroke-width="6" >
      <text x="50" y="90">Unfiltered</text>
      <text x="50" y="180" filter="url(#Erode3)" >Erode radius 3</text>
      <text x="50" y="270" filter="url(#Erode6)" >Erode radius 6</text>
      <text x="50" y="360" filter="url(#Dilate3)" >Dilate radius 3</text>
      <text x="50" y="450" filter="url(#Dilate6)" >Dilate radius 6</text>
    </g>
  </g>
</svg>

Example feMorphology

この例を SVG で見る（ SVG 対応ブラウザのみ）


15.21 原始フィルタ 'feOffset'

この原始フィルタは入力画像をその画像空間における現在の位置から指定されたベクトルだけずらす。

This filter primitive offsets the input image relative to its current position in the image space by the specified vector.

これはドロップシャドウの様な効果に重要なものになる。

This is important for effects like drop shadows.

このフィルタが適用されるとき、ずれる先が装置空間の画素と画素の隙間に位置することがある。そのような場合、 高品質 SVG ビューア は双線型または双３次補間などの適切な補間技法を用いるべきである。特に動的ビューアにおいては、この補間により視覚的に滑らかな画像の移動が得られるので、推奨される。静的ビューアにおいてはそれほど重要性は高くない。文書作成者の意図を読み取るために 'image-rendering' プロパティの設定に細心の注意を払うべきである。

When applying this filter, the destination location may be offset by a fraction of a pixel in device space. In this case a high quality viewer should make use of appropriate interpolation techniques, for example bilinear or bicubic. This is especially recommended for dynamic viewers where this interpolation provides visually smoother movement of images. For static viewers this is less of a concern. Close attention should be made to the 'image-rendering' property setting to determine the authors intent.

<!ENTITY % SVG.feOffset.extra.content "" >
<!ENTITY % SVG.feOffset.element "INCLUDE" >
<![%SVG.feOffset.element;[
<!ENTITY % SVG.feOffset.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feOffset.extra.content; )*"
>
<!ELEMENT %SVG.feOffset.qname; %SVG.feOffset.content; >
<!-- end of SVG.feOffset.element -->]]>
<!ENTITY % SVG.feOffset.attlist "INCLUDE" >
<![%SVG.feOffset.attlist;[
<!ATTLIST %SVG.feOffset.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    dx %Number.datatype; #IMPLIED
    dy %Number.datatype; #IMPLIED
>

この章の最初の 例 に元の入力グラフィックをずらしてドロップシャドウの効果を得る feOffset 原始フィルタの用例がある。

The example at the start of this chapter makes use of the feOffset filter primitive to offset the drop shadow from the original source graphic.

15.22 原始フィルタ 'feSpecularLighting'

この原始フィルタはアルファチャンネルを凹凸地図に利用して入力グラフィックに光を照らす。結果の画像は光源色に基づく RGBA 画像である。照明の計算は Phong 照明モデルにおける標準の鏡面反射成分（ specular ）に従う。結果の画像は光源色, 光源位置, 入力凹凸地図の表面幾何に依存する。照明の計算結果は加算される。この原始フィルタでは見る人の視点はＺ軸正方向の無限遠に位置するものとみなされる（即ち目の位置を指す単位ベクトルはＸＹ平面の全ての場所で (0,0,1) ）。

This filter primitive lights a source graphic using the alpha channel as a bump map. The resulting image is an RGBA image based on the light color. The lighting calculation follows the standard specular component of the Phong lighting model. The resulting image depends on the light color, light position and surface geometry of the input bump map. The result of the lighting calculation is added. The filter primitive assumes that the viewer is at infinity in the z direction (i.e., the unit vector in the eye direction is (0,0,1) everywhere).

この原始フィルタは照明の計算における鏡面反射成分の画像を生成する。その様なマップは arithmetic 'feComposite' 算術合成法における add を用いて地模様と組み合わせられることが意図されている。複数の光源は地模様画像に適用される前にこれら複数の光源マップを合算することによりシミュレートできる。

This filter primitive produces an image which contains the specular reflection part of the lighting calculation. Such a map is intended to be combined with a texture using the add term of the arithmetic 'feComposite' method. Multiple light sources can be simulated by adding several of these light maps before applying it to the texture image.

結果の RGBA 画像は次のようにして算出される：

The resulting RGBA image is computed as follows:

S_r = k_s * pow(N.H, specularExponent) * L_r
S_g = k_s * pow(N.H, specularExponent) * L_g
S_b = k_s * pow(N.H, specularExponent) * L_b
S_a = max(S_r, S_g, S_b)

ここで

where

k_s = 鏡面反射係数（ specular lighting constant ）
N = 表面単位法線ベクトル。 x, y の関数
H = 視点単位ベクトルと光源単位ベクトルの「中点を指す」単位ベクトル

L_r, L_g, L_b = 光源の RGB 成分

k_s = specular lighting constant
N = surface normal unit vector, a function of x and y
H = "halfway" unit vector between eye unit vector and light unit vector

L_r,L_g,L_b = RGB components of light

N と (L_r, L_g, L_b) の定義は 'feDiffuseLighting' を見よ。

See 'feDiffuseLighting' for definition of N and (L_r, L_g, L_b).

H の定義には視点ベクトルを定数 E = (0, 0, 1) とする上述の仮定が織り込まれる：

The definition of H reflects our assumption of the constant eye vector E = (0,0,1):

H = (L + E) / Norm(L+E)

ここで L は光源単位ベクトルである。

where L is the light unit vector.

'feDiffuseLighting' とは異なり、 'feSpecularLighting' フィルタは不透明でない画像を生成する。このことは鏡面反射による結果 (S_r, S_g, S_b, S_a) が地模様画像に加えられるためにあるという事実による。結果におけるアルファチャンネルは色成分の最大値をとる。これにより、鏡面反射光がゼロの所では、画像に対し余分な被覆が加えられず、かつ真っ白のハイライトにより不透明度が増加させられるようになる。

Unlike the 'feDiffuseLighting', the 'feSpecularLighting' filter produces a non-opaque image. This is due to the fact that the specular result (S_r,S_g,S_b,S_a) is meant to be added to the textured image. The alpha channel of the result is the max of the color components, so that where the specular light is zero, no additional coverage is added to the image and a fully white highlight will add opacity.

'feDiffuseLighting' と 'feSpecularLighting' フィルタは併用されることが多い。実装はこれを検知して両方のマップをひとまとめに計算してもよい。

The 'feDiffuseLighting' and 'feSpecularLighting' filters will often be applied together. An implementation may detect this and calculate both maps in one pass, instead of two.

<!ENTITY % SVG.feSpecularLighting.extra.content "" >
<!ENTITY % SVG.feSpecularLighting.element "INCLUDE" >
<![%SVG.feSpecularLighting.element;[
<!ENTITY % SVG.feSpecularLighting.content
    "(( %SVG.feDistantLight.qname; | %SVG.fePointLight.qname;
      | %SVG.feSpotLight.qname; ), ( %SVG.animate.qname; | %SVG.set.qname;
      | %SVG.animateColor.qname; %SVG.feSpecularLi
ghting.extra.content; )*)"
>
<!ELEMENT %SVG.feSpecularLighting.qname; %SVG.
feSpecularLighting.content; >
<!-- end of SVG.feSpecularLighting.element -->]]>
<!ENTITY % SVG.feSpecularLighting.attlist "INCLUDE" >
<![%SVG.feSpecularLighting.attlist;[
<!ATTLIST %SVG.feSpecularLighting.qname;
    %SVG.Core.attrib;
    %SVG.Style.attrib;
    %SVG.Color.attrib;
    %SVG.FilterColor.attrib;
    %SVG.Color.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
    lighting-color %SVGColor.datatype; #IMPLIED
    surfaceScale %Number.datatype; #IMPLIED
    specularConstant %Number.datatype; #IMPLIED
    specularExponent %Number.datatype; #IMPLIED
    kernelUnitLength %NumberOptionalNumber.datatype; #IMPLIED
>

次のいずれかの子要素 'feDistantLight', 'fePointLight', 'feDistantLight' で定義される光源。光源色は 'lighting-color' プロパティで指定される。

The light source is defined by one of the child elements 'feDistantLight', 'fePointLight' or 'feDistantLight'. The light color is specified by property 'lighting-color'.

この章の最初の 例 には、高い反射率を持つ、３次元赤熱効果を得るための feSpecularLighting 原始フィルタの用例がある。

The example at the start of this chapter makes use of the feSpecularLighting filter primitive to achieve a highly reflective, 3D glowing effect.

15.23 原始フィルタ 'feTile'

この原始フィルタは入力画像の矩形を繰り返し敷き詰める。矩形は 'feTile' 要素の x, y, width, height 属性で確立される 原始フィルタ部分領域 と同じ大きさである。

This filter primitive fills a target rectangle with a repeated, tiled pattern of an input image. The target rectangle is as large as the filter primitive subregion established by the x, y, width and height attributes on the 'feTile' element.

通常、入力画像は基準になるタイルを定義するため、それ自身の 原始フィルタ部分領域 を伴って定義される。 'feTile' はＸ, Ｙ両方向に矩形を埋めつくすために基準タイルを複製する。各タイルの左上隅は (x + i * width, y + j * height) で与えらる。ここで (x,y) は入力画像の原始フィルタ部分領域の左上隅を表し, width と height は入力画像の原始フィルタ部分領域の幅と高さを表し、 i と j は任意の整数値である。ほとんどの場合、パターンの繰り返し効果を得るため、入力画像の原始フィルタ部分領域は 'feTile' のそれより小さい。

Typically, the input image has been defined with its own filter primitive subregion in order to define a reference tile. 'feTile' replicates the reference tile in both X and Y to completely fill the target rectangle. The top/left corner of each given tile is at location (x+i*width,y+j*height), where (x,y) represents the top/left of the input image's filter primitive subregion, width and height represent the width and height of the input image's filter primitive subregion, and i and j can be any integer value. In most cases, the input image will have a smaller filter primitive subregion than the 'feTile' in order to achieve a repeated pattern effect.

実装においては、タイル間のキズを避けるため、敷き詰められる画像を構築する際に適切な計量が行われなければならない。特に利用空間から装置空間への変換に斜傾や回転が含まれるときはそうである。さもなければ、隣接するタイルにおいて重なりあう特定の画素を塗る際の相互作用により、タイルの境界の画素に対する補間において不透明度が意図されたものと異なってくる可能性がある。

Implementers must take appropriate measures in constructing the tiled image to avoid artifacts between tiles, particularly in situations where the user to device transform includes shear and/or rotation. Unless care is taken, interpolation can lead to edge pixels in the tile having opacity values lower or higher than expected due to the interaction of painting adjacent tiles which each have partial overlap with particular pixels.

<!ENTITY % SVG.feTile.extra.content "" >
<!ENTITY % SVG.feTile.element "INCLUDE" >
<![%SVG.feTile.element;[
<!ENTITY % SVG.feTile.content
    "( %SVG.animate.qname; | %SVG.set.qname; %SVG.feTile.extra.content; )*"
>
<!ELEMENT %SVG.feTile.qname; %SVG.feTile.content; >
<!-- end of SVG.feTile.element -->]]>
<!ENTITY % SVG.feTile.attlist "INCLUDE" >
<![%SVG.feTile.attlist;[
<!ATTLIST %SVG.feTile.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitiveWithIn.attrib;
>

15.24 原始フィルタ 'feTurbulence'

この原始フィルタは Perlin の乱れ関数（ Perlin turbulence ）を適用した画像を生成する。これは雲や大理石のような地模様を人工的に合成することを可能にする。 Perlin の乱れ関数についての詳細は "Texturing and Modeling", Ebert et al, AP Professional, 1994 を参照のこと。結果の画像はこの原始フィルタに対する 原始フィルタ部分領域 全体を埋めつくす。

This filter primitive creates an image using the Perlin turbulence function. It allows the synthesis of artificial textures like clouds or marble. For a detailed description the of the Perlin turbulence function, see "Texturing and Modeling", Ebert et al, AP Professional, 1994. The resulting image will fill the entire filter primitive subregion for this filter primitive.

１オクターブのみの合成による、帯域が制限されたノイズの生成が可能である。

It is possible to create bandwidth-limited noise by synthesizing only one octave.

下のＣ言語によるコードはこのフィルタ効果で利用される正確なアルゴリズムを示している。

The C code below shows the exact algorithm used for this filter effect.

fractalSum においては （訳注： type 属性の値が fractalNoise の場合を指すものと思われる） 、-1 から 1 までの範囲を指す turbFunctionResult が得られる（実際の結果はこの範囲を越えることがある）。色値への変換には公式
     colorValue = ((turbFunctionResult * 255) + 255) / 2
を利用し、結果を 0 から 255 の範囲に切り上げ／下げする。

For fractalSum, you get a turbFunctionResult that is aimed at a range of -1 to 1 (the actual result might exceed this range in some cases). To convert to a color value, use the formula colorValue = ((turbFunctionResult * 255) + 255) / 2, then clamp to the range 0 to 255.

turbulence においては （訳注： type 属性の値が turbulence の場合を指すものと思われる） 、 0 から 1 までの範囲を指す turbFunctionResult が得られる（実際の結果はこの範囲を越えることがある）。色値への変換には公式
     colorValue = (turbFunctionResult * 255)
を利用し、結果を 0 から 255 の範囲に切り上げ／下げする。

For turbulence, you get a turbFunctionResult that is aimed at a range of 0 to 1 (the actual result might exceed this range in some cases). To convert to a color value, use the formula colorValue = (turbFunctionResult * 255), then clamp to the range 0 to 255.

擬似乱数の適用順序は次の様になる。乱数の種は属性 seed に基づいて計算される。実装はまず RGBA の R に対する格子点を計算し、直前に生成された乱数から生成される次の擬似乱数を用いて G に対する格子点を計算し、以下 B と A に対しても同様にする。

The following order is used for applying the pseudo random numbers. An initial seed value is computed based on attribute seed. Then the implementation computes the lattice points for R, then continues getting additional pseudo random numbers relative to the last generated pseudo random number and computes the lattice points for G, and so on for B and A.

生成される色とアルファの値は 'color-interpolation-filters' プロパティの値から定まる色空間に属する：

The generated color and alpha values are in the color space determined by the value of property 'color-interpolation-filters':

/* Produces results in the range [1, 2**31 - 2].
Algorithm is: r = (a * r) mod m
where a = 16807 and m = 2**31 - 1 = 2147483647
See [Park & Miller], CACM vol. 31 no. 10 p. 1195, Oct. 1988
To test: the algorithm should produce the result 1043618065
as the 10,000th generated number if the original seed is 1.
（範囲 [1, 2**31 - 2] の乱数を生成する。
アルゴリズムは： r = (a * r) mod m
ここで a = 16807 , m = 2**31 - 1 = 2147483647
[Park & Miller], CACM vol. 31 no. 10 p. 1195, Oct. 1988 を参照のこと
試験：このアルゴリズムは種として１が与えられたときに、
10000 番目の値として 1043618065 を生成する。）
*/
#define RAND_m 2147483647 /* 2**31 - 1 */
#define RAND_a 16807 /* 7**5; primitive root of m （ m の原始根）*/
#define RAND_q 127773 /* m / a */
#define RAND_r 2836 /* m % a */
long setup_seed(long lSeed)
{
  if (lSeed <= 0) lSeed = -(lSeed % (RAND_m - 1)) + 1;
  if (lSeed > RAND_m - 1) lSeed = RAND_m - 1;
  return lSeed;
}
long random(long lSeed)
{
  long result;
  result = RAND_a * (lSeed % RAND_q) - RAND_r * (lSeed / RAND_q);
  if (result <= 0) result += RAND_m;
  return result;
}
#define BSize 0x100
#define BM 0xff
#define PerlinN 0x1000
#define NP 12 /* 2^PerlinN */
#define NM 0xfff
static uLatticeSelector[BSize + BSize + 2];
static double fGradient[4][BSize + BSize + 2][2];
struct StitchInfo
{
  int nWidth; // How much to subtract to wrap for stitching.
  int nHeight;// （縫い合わせの折り返しのためにどれだけ引くか）
  int nWrapX; // Minimum value to wrap.
  int nWrapY; // （折り返しの最小値）
};
static void init(long lSeed)
{
  double s;
  int i, j, k;
  lSeed = setup_seed(lSeed);
  for(k = 0; k < 4; k++)
  {
    for(i = 0; i < BSize; i++)
    {
      uLatticeSelector[i] = i;
      for (j = 0; j < 2; j++)
        fGradient[k][i][j] = (double)(((lSeed = random(lSeed)) % (BSize + BSize)) - BSize) / BSize;
      s = double(sqrt(fGradient[k][i][0] * fGradient[k][i][0] + fGradient[k][i][1] * fGradient[k][i][1]));
      fGradient[k][i][0] /= s;
      fGradient[k][i][1] /= s;
    }
  }
  while(--i)
  {
    k = uLatticeSelector[i];
    uLatticeSelector[i] = uLatticeSelector[j = (lSeed = random(lSeed)) % BSize];
    uLatticeSelector[j] = k;
  }
  for(i = 0; i < BSize + 2; i++)
  {
    uLatticeSelector[BSize + i] = uLatticeSelector[i];
    for(k = 0; k < 4; k++)
      for(j = 0; j < 2; j++)
        fGradient[k][BSize + i][j] = fGradient[k][i][j];
  }
}
#define s_curve(t) ( t * t * (3. - 2. * t) )
#define lerp(t, a, b) ( a + t * (b - a) )
double noise2(int nColorChannel, double vec[2], StitchInfo *pStitchInfo)
{
  int bx0, bx1, by0, by1, b00, b10, b01, b11;
  double rx0, rx1, ry0, ry1, *q, sx, sy, a, b, t, u, v;
  register i, j;
  t = vec[0] + PerlinN;
  bx0 = (int)t;
  bx1 = bx0+1;
  rx0 = t - (int)t;
  rx1 = rx0 - 1.0f;
  t = vec[1] + PerlinN;
  by0 = (int)t;
  by1 = by0+1;
  ry0 = t - (int)t;
  ry1 = ry0 - 1.0f;
  // If stitching, adjust lattice points accordingly.
  // （縫い合わせる場合は格子点を適宜調整する）
  if(pStitchInfo != NULL)
  {
    if(bx0 >= pStitchInfo->nWrapX)
      bx0 -= pStitchInfo->nWidth;
    if(bx1 >= pStitchInfo->nWrapX)
      bx1 -= pStitchInfo->nWidth;
    if(by0 >= pStitchInfo->nWrapY)
      by0 -= pStitchInfo->nHeight;
    if(by1 >= pStitchInfo->nWrapY)
      by1 -= pStitchInfo->nHeight;
  }
  bx0 &= BM;
  bx1 &= BM;
  by0 &= BM;
  by1 &= BM;
  i = uLatticeSelector[bx0];
  j = uLatticeSelector[bx1];
  b00 = uLatticeSelector[i + by0];
  b10 = uLatticeSelector[j + by0];
  b01 = uLatticeSelector[i + by1];
  b11 = uLatticeSelector[j + by1];
  sx = double(s_curve(rx0));
  sy = double(s_curve(ry0));
  q = fGradient[nColorChannel][b00]; u = rx0 * q[0] + ry0 * q[1];
  q = fGradient[nColorChannel][b10]; v = rx1 * q[0] + ry0 * q[1];
  a = lerp(sx, u, v);
  q = fGradient[nColorChannel][b01]; u = rx0 * q[0] + ry1 * q[1];
  q = fGradient[nColorChannel][b11]; v = rx1 * q[0] + ry1 * q[1];
  b = lerp(sx, u, v);
  return lerp(sy, a, b);
}
double turbulence(int nColorChannel, double *point, double fBaseFreqX, double fBaseFreqY,
          int nNumOctaves, bool bFractalSum, bool bDoStitching,
          double fTileX, double fTileY, double fTileWidth, double fTileHeight)
{
  StitchInfo stitch;
  // Not stitching when NULL.（ NULL のときは縫い合わせなし）
  StitchInfo *pStitchInfo = NULL;
  // Adjust the base frequencies if necessary for stitching.
  // （縫い合わせのために必要なら基本周波数を調整する）
  if(bDoStitching)
  {
    // When stitching tiled turbulence, the frequencies must be adjusted
    // so that the tile borders will be continuous.
    // （タイル状に敷き詰められた乱れを縫い合わせる場合は、
    // タイルの境界が連続になる様に周波数を調整する必要がある）
    if(fBaseFreqX != 0.0)
    {
      double fLoFreq = double(floor(fTileWidth * fBaseFreqX)) / fTileWidth;
      double fHiFreq = double(ceil(fTileWidth * fBaseFreqX)) / fTileWidth;
      if(fBaseFreqX / fLoFreq < fHiFreq / fBaseFreqX)
        fBaseFreqX = fLoFreq;
      else
        fBaseFreqX = fHiFreq;
    }
    if(fBaseFreqY != 0.0)
    {
      double fLoFreq = double(floor(fTileHeight * fBaseFreqY)) / fTileHeight;
      double fHiFreq = double(ceil(fTileHeight * fBaseFreqY)) / fTileHeight;
      if(fBaseFreqY / fLoFreq < fHiFreq / fBaseFreqY)
        fBaseFreqY = fLoFreq;
      else
        fBaseFreqY = fHiFreq;
    }
    // Set up initial stitch values.
    // （縫い合わせ値の初期化）
    pStitchInfo = &stitch;
    stitch.nWidth = int(fTileWidth * fBaseFreqX + 0.5f);
    stitch.nWrapX = fTileX * fBaseFreqX + PerlinN + stitch.nWidth;
    stitch.nHeight = int(fTileHeight * fBaseFreqY + 0.5f);
    stitch.nWrapY = fTileY * fBaseFreqY + PerlinN + stitch.nHeight;
  }
  double fSum = 0.0f;
  double vec[2];
  vec[0] = point[0] * fBaseFreqX;
  vec[1] = point[1] * fBaseFreqY;
  double ratio = 1;
  for(int nOctave = 0; nOctave < nNumOctaves; nOctave++)
  {
    if(bFractalSum)
      fSum += double(noise2(nColorChannel, vec, pStitchInfo) / ratio);
    else
      fSum += double(fabs(noise2(nColorChannel, vec, pStitchInfo)) / ratio);
    vec[0] *= 2;
    vec[1] *= 2;
    ratio *= 2;
    if(pStitchInfo != NULL)
    {
      // Update stitch values. Subtracting PerlinN before the multiplication and
      // adding it afterward simplifies to subtracting it once.
      // （縫い合わせ値の更新）
      stitch.nWidth *= 2;
      stitch.nWrapX = 2 * stitch.nWrapX - PerlinN;
      stitch.nHeight *= 2;
      stitch.nWrapY = 2 * stitch.nWrapY - PerlinN;
    }
  }
  return fSum;
}

<!ENTITY % SVG.feTurbulence.extra.content "" >
<!ENTITY % SVG.feTurbulence.element "INCLUDE" >
<![%SVG.feTurbulence.element;[
<!ENTITY % SVG.feTurbulence.content
    "( %SVG.animate.qname; | %SVG.set.qname;
       %SVG.feTurbulence.extra.content; )*"
>
<!ELEMENT %SVG.feTurbulence.qname; %SVG.feTurbulence\
.content; >
<!-- end of SVG.feTurbulence.element -->]]>
<!ENTITY % SVG.feTurbulence.attlist "INCLUDE" >
<![%SVG.feTurbulence.attlist;[
<!ATTLIST %SVG.feTurbulence.qname;
    %SVG.Core.attrib;
    %SVG.FilterColor.attrib;
    %SVG.FilterPrimitive.attrib;
    baseFrequency %NumberOptionalNumber.datatype; #IMPLIED
    numOctaves %Integer.datatype; #IMPLIED
    seed %Number.datatype; #IMPLIED
    stitchTiles ( stitch | noStitch ) 'noStitch'
    type ( fractalNoise | turbulence ) 'turbulence'
>

Example feTurbulence に feTurbulence に対するパラメタのいろいろな設定による効果を示す。

Example feTurbulence shows the effects of various parameter settings for feTurbulence.

<?xml version="1.0"?>
<!DOCTYPE svg PUBLIC "-//W3C//DTD SVG 1.1//EN"
          "http://www.w3.org/Graphics/SVG/1.1/DTD/svg11.dtd">
<svg width="450px" height="325px" viewBox="0 0 450 325" version="1.1"
     xmlns="http://www.w3.org/2000/svg">
  <title>Example feTurbulence - feTurbulence 演算の例</title>
  <desc>feTurbulence に対する種々のパラメタ設定
        による効果を６つの矩形領域に示す。</desc>
  <g  font-family="Verdana" text-anchor="middle" font-size="10" >
    <defs>
      <filter id="Turb1" filterUnits="objectBoundingBox"
              x="0%" y="0%" width="100%" height="100%">
        <feTurbulence type="turbulence" baseFrequency="0.05" numOctaves="2"/>
      </filter>
      <filter id="Turb2" filterUnits="objectBoundingBox"
              x="0%" y="0%" width="100%" height="100%">
        <feTurbulence type="turbulence" baseFrequency="0.1" numOctaves="2"/>
      </filter>
      <filter id="Turb3" filterUnits="objectBoundingBox"
              x="0%" y="0%" width="100%" height="100%">
        <feTurbulence type="turbulence" baseFrequency="0.05" numOctaves="8"/>
      </filter>
      <filter id="Turb4" filterUnits="objectBoundingBox"
              x="0%" y="0%" width="100%" height="100%">
        <feTurbulence type="fractalNoise" baseFrequency="0.1" numOctaves="4"/>
      </filter>
      <filter id="Turb5" filterUnits="objectBoundingBox"
              x="0%" y="0%" width="100%" height="100%">
        <feTurbulence type="fractalNoise" baseFrequency="0.4" numOctaves="4"/>
      </filter>
      <filter id="Turb6" filterUnits="objectBoundingBox"
              x="0%" y="0%" width="100%" height="100%">
        <feTurbulence type="fractalNoise" baseFrequency="0.1" numOctaves="1"/>
      </filter>
    </defs>
    <rect x="1" y="1" width="448" height="323"
          fill="none" stroke="blue" stroke-width="1"  />
    <rect x="25" y="25" width="100" height="75" filter="url(#Turb1)"  />
    <text x="75" y="117">type=turbulence</text>
    <text x="75" y="129">baseFrequency=0.05</text>
    <text x="75" y="141">numOctaves=2</text>
    <rect x="175" y="25" width="100" height="75" filter="url(#Turb2)"  />
    <text x="225" y="117">type=turbulence</text>
    <text x="225" y="129">baseFrequency=0.1</text>
    <text x="225" y="141">numOctaves=2</text>
    <rect x="325" y="25" width="100" height="75" filter="url(#Turb3)"  />
    <text x="375" y="117">type=turbulence</text>
    <text x="375" y="129">baseFrequency=0.05</text>
    <text x="375" y="141">numOctaves=8</text>
    <rect x="25" y="180" width="100" height="75" filter="url(#Turb4)"  />
    <text x="75" y="272">type=fractalNoise</text>
    <text x="75" y="284">baseFrequency=0.1</text>
    <text x="75" y="296">numOctaves=4</text>
    <rect x="175" y="180" width="100" height="75" filter="url(#Turb5)"  />
    <text x="225" y="272">type=fractalNoise</text>
    <text x="225" y="284">baseFrequency=0.4</text>
    <text x="225" y="296">numOctaves=4</text>
    <rect x="325" y="180" width="100" height="75" filter="url(#Turb6)"  />
    <text x="375" y="272">type=fractalNoise</text>
    <text x="375" y="284">baseFrequency=0.1</text>
    <text x="375" y="296">numOctaves=1</text>
  </g>
</svg>

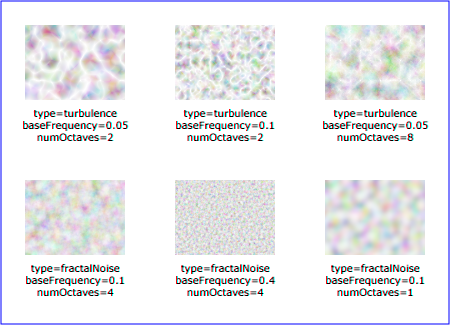

Example feTurbulence

この例を SVG で見る（ SVG 対応ブラウザのみ）


15.27 DOM インターフェース

次に挙げるインターフェースが以下で定義される： SVGFilterElement, SVGFilterPrimitiveStandardAttributes, SVGFEBlendElement, SVGFEColorMatrixElement, SVGFEComponentTransferElement, SVGComponentTransferFunctionElement, SVGFEFuncRElement, SVGFEFuncGElement, SVGFEFuncBElement, SVGFEFuncAElement, SVGFECompositeElement, SVGFEConvolveMatrixElement, SVGFEDiffuseLightingElement, SVGFEDistantLightElement, SVGFEPointLightElement, SVGFESpotLightElement, SVGFEDisplacementMapElement, SVGFEFloodElement, SVGFEGaussianBlurElement, SVGFEImageElement, SVGFEMergeElement, SVGFEMergeNodeElement, SVGFEMorphologyElement, SVGFEOffsetElement, SVGFESpecularLightingElement, SVGFETileElement, SVGFETurbulenceElement

インターフェース SVGFilterElement

SVGFilterElement インターフェースは 'filter' 要素に対応する。

IDL 定義

interface SVGFilterElement :
                SVGElement,
                SVGURIReference,
                SVGLangSpace,
                SVGExternalResourcesRequired,
                SVGStylable,
                SVGUnitTypes {
  readonly attribute SVGAnimatedEnumeration filterUnits;
  readonly attribute SVGAnimatedEnumeration primitiveUnits;
  readonly attribute SVGAnimatedLength      x;
  readonly attribute SVGAnimatedLength      y;
  readonly attribute SVGAnimatedLength      width;
  readonly attribute SVGAnimatedLength      height;
  readonly attribute SVGAnimatedInteger    filterResX;
  readonly attribute SVGAnimatedInteger    filterResY;
  void setFilterRes ( in unsigned long filterResX, in unsigned long filterResY );
                  raises( DOMException );
};

属性

readonly SVGAnimatedEnumeration filterUnits

'filter' 要素の filterUnits 属性に対応する。 SVGUnitTypes で定義されている定数のいずれか。

readonly SVGAnimatedEnumeration primitiveUnits

'filter' 要素の primitiveUnits 属性に対応する。 SVGUnitTypes で定義されている定数のいずれか。

readonly SVGAnimatedLength x

'filter' 要素の x 属性に対応する。

readonly SVGAnimatedLength y

'filter' 要素の y 属性に対応する。

readonly SVGAnimatedLength width

'filter' 要素の width 属性に対応する。

readonly SVGAnimatedLength height

'filter' 要素の height 属性に対応する。

readonly SVGAnimatedInteger filterResX

'filter' 要素の filterRes 属性に対応する。 filterRes 属性のＸ成分を持つ。

readonly SVGAnimatedInteger filterResY

'filter' 要素の filterRes 属性に対応する。 filterRes 属性のＹ成分を持つ（自動的に計算され得る）。

メソッド

setFilterRes

filterRes 属性の値を設定する。

パラメタ

in unsigned long filterResX		filterRes 属性のＸ成分。
in unsigned long filterResY		filterRes 属性のＹ成分。

戻り値無し

例外無し

例外

DOMException

DOMException NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

インターフェース SVGFilterPrimitiveStandardAttributes

このインターフェースはフィルタのインターフェースで共通して利用される一連の DOM 属性を定義する。

IDL 定義

interface SVGFilterPrimitiveStandardAttributes : SVGStylable {
  readonly attribute SVGAnimatedLength x;
  readonly attribute SVGAnimatedLength y;
  readonly attribute SVGAnimatedLength width;
  readonly attribute SVGAnimatedLength height;
  readonly attribute SVGAnimatedString result;
};

属性

readonly SVGAnimatedLength x

与えられた要素の x 属性に対応する。

readonly SVGAnimatedLength y

与えられた要素の y 属性に対応する。

readonly SVGAnimatedLength width

与えられた要素の width 属性に対応する。

readonly SVGAnimatedLength height

与えられた要素の height 属性に対応する。

readonly SVGAnimatedString result

与えられた要素の result 属性に対応する。

インターフェース SVGFEBlendElement

SVGFEBlendElement インターフェースは 'feBlend' 要素に対応する。

IDL 定義

interface SVGFEBlendElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  // Blend Mode Types
  const unsigned short SVG_FEBLEND_MODE_UNKNOWN  = 0;
  const unsigned short SVG_FEBLEND_MODE_NORMAL   = 1;
  const unsigned short SVG_FEBLEND_MODE_MULTIPLY = 2;
  const unsigned short SVG_FEBLEND_MODE_SCREEN   = 3;
  const unsigned short SVG_FEBLEND_MODE_DARKEN   = 4;
  const unsigned short SVG_FEBLEND_MODE_LIGHTEN  = 5;
  readonly attribute SVGAnimatedString      in1;
  readonly attribute SVGAnimatedString      in2;
  readonly attribute SVGAnimatedEnumeration mode;
};

定義グループ Blend Mode Types

定義されている定数

SVG_FEBLEND_MODE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_FEBLEND_MODE_NORMAL		値 normal に対応する。
SVG_FEBLEND_MODE_MULTIPLY		値 multiply に対応する。
SVG_FEBLEND_MODE_SCREEN		値 screen に対応する。
SVG_FEBLEND_MODE_DARKEN		値 darken に対応する。
SVG_FEBLEND_MODE_LIGHTEN		値 lighten に対応する。

属性

readonly SVGAnimatedString in1

'feBlend' 要素の in 属性に対応する。

readonly SVGAnimatedString in2

'feBlend' 要素の in2 属性に対応する。

readonly SVGAnimatedEnumeration mode

'feBlend' 要素の mode 属性に対応する。上の Blend Mode Types で定義された定数のいずれか。

インターフェース SVGFEColorMatrixElement

SVGFEColorMatrixElement インターフェースは 'feColorMatrix' 要素に対応する。

IDL 定義

interface SVGFEColorMatrixElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  // Color Matrix Types
  const unsigned short SVG_FECOLORMATRIX_TYPE_UNKNOWN          = 0;
  const unsigned short SVG_FECOLORMATRIX_TYPE_MATRIX           = 1;
  const unsigned short SVG_FECOLORMATRIX_TYPE_SATURATE         = 2;
  const unsigned short SVG_FECOLORMATRIX_TYPE_HUEROTATE        = 3;
  const unsigned short SVG_FECOLORMATRIX_TYPE_LUMINANCETOALPHA = 4;
  readonly attribute SVGAnimatedString      in1;
  readonly attribute SVGAnimatedEnumeration type;
  readonly attribute SVGAnimatedNumberList  values;
};

定義グループ Color Matrix Types

定義されている定数

SVG_FECOLORMATRIX_TYPE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_FECOLORMATRIX_TYPE_MATRIX		値 matrix に対応する。
SVG_FECOLORMATRIX_TYPE_SATURATE		値 saturate に対応する。
SVG_FECOLORMATRIX_TYPE_HUEROTATE		値 hueRotate に対応する。
SVG_FECOLORMATRIX_TYPE_LUMINANCETOALPHA		値 luminanceToAlpha に対応する。

属性

readonly SVGAnimatedString in1

'feColorMatrix' 要素の in 属性に対応する。

readonly SVGAnimatedEnumeration type

'feColorMatrix' 要素の type 属性に対応する。上の Color Matrix Types で定義された定数のいずれか。

readonly SVGAnimatedNumberList values

'feColorMatrix' 要素の values 属性に対応する。

values 属性へのアクセスを提供する。

インターフェース SVGFEComponentTransferElement

SVGFEComponentTransferElement インターフェースは 'feComponentTransfer' 要素に対応する。

IDL 定義

interface SVGFEComponentTransferElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  readonly attribute SVGAnimatedString in1;
};

属性

readonly SVGAnimatedString in1

'feComponentTransfer' 要素の in 属性に対応する。

インターフェース SVGComponentTransferFunctionElement

このインターフェースは成分転写関数のインターフェースの基底インターフェースとなるものである。

IDL 定義

interface SVGComponentTransferFunctionElement : SVGElement {
  // Component Transfer Types
  const unsigned short SVG_FECOMPONENTTRANSFER_TYPE_UNKNOWN  = 0;
  const unsigned short SVG_FECOMPONENTTRANSFER_TYPE_IDENTITY = 1;
  const unsigned short SVG_FECOMPONENTTRANSFER_TYPE_TABLE    = 2;
  const unsigned short SVG_FECOMPONENTTRANSFER_TYPE_DISCRETE    = 3;
  const unsigned short SVG_FECOMPONENTTRANSFER_TYPE_LINEAR   = 4;
  const unsigned short SVG_FECOMPONENTTRANSFER_TYPE_GAMMA    = 5;
  readonly attribute SVGAnimatedEnumeration type;
  readonly attribute SVGAnimatedNumberList  tableValues;
  readonly attribute SVGAnimatedNumber      slope;
  readonly attribute SVGAnimatedNumber      intercept;
  readonly attribute SVGAnimatedNumber      amplitude;
  readonly attribute SVGAnimatedNumber      exponent;
  readonly attribute SVGAnimatedNumber      offset;
};

定義グループ Component Transfer Types

定義されている定数

SVG_FECOMPONENTTRANSFER_TYPE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_FECOMPONENTTRANSFER_TYPE_IDENTITY		値 identity に対応する。
SVG_FECOMPONENTTRANSFER_TYPE_TABLE		値 table に対応する。
SVG_FECOMPONENTTRANSFER_TYPE_DISCRETE		値 discrete に対応する。
SVG_FECOMPONENTTRANSFER_TYPE_LINEAR		値 linear に対応する。
SVG_FECOMPONENTTRANSFER_TYPE_GAMMA		値 gamma に対応する。

属性

readonly SVGAnimatedEnumeration type

与えられた要素の type 属性に対応する。上の Component Transfer Types で定義された定数のいずれか。

readonly SVGAnimatedNumberList tableValues

与えられた要素の tableValues 属性に対応する。

readonly SVGAnimatedNumber slope

与えられた要素の slope 属性に対応する。

readonly SVGAnimatedNumber intercept

与えられた要素の intercept 属性に対応する。

readonly SVGAnimatedNumber amplitude

与えられた要素の amplitude 属性に対応する。

readonly SVGAnimatedNumber exponent

与えられた要素の exponent 属性に対応する。

readonly SVGAnimatedNumber offset

与えられた要素の offset 属性に対応する。

インターフェース SVGFEFuncRElement

SVGFEFuncRElement インターフェースは 'feFuncR' 要素に対応する。

IDL 定義

interface SVGFEFuncRElement : SVGComponentTransferFunctionElement {};

インターフェース SVGFEFuncGElement

SVGFEFuncGElement インターフェースは 'feFuncG' 要素に対応する。

IDL 定義

interface SVGFEFuncGElement : SVGComponentTransferFunctionElement {};

インターフェース SVGFEFuncBElement

SVGFEFuncBElement インターフェースは 'feFuncB' 要素に対応する。

IDL 定義

interface SVGFEFuncBElement : SVGComponentTransferFunctionElement {};

インターフェース SVGFEFuncAElement

SVGFEFuncAElement インターフェースは 'feFuncA' 要素に対応する。

IDL 定義

interface SVGFEFuncAElement : SVGComponentTransferFunctionElement {};

インターフェース SVGFECompositeElement

SVGFECompositeElement インターフェースは 'feComposite' 要素に対応する。

IDL 定義

interface SVGFECompositeElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  // Composite Operators
  const unsigned short SVG_FECOMPOSITE_OPERATOR_UNKNOWN    = 0;
  const unsigned short SVG_FECOMPOSITE_OPERATOR_OVER       = 1;
  const unsigned short SVG_FECOMPOSITE_OPERATOR_IN         = 2;
  const unsigned short SVG_FECOMPOSITE_OPERATOR_OUT        = 3;
  const unsigned short SVG_FECOMPOSITE_OPERATOR_ATOP       = 4;
  const unsigned short SVG_FECOMPOSITE_OPERATOR_XOR        = 5;
  const unsigned short SVG_FECOMPOSITE_OPERATOR_ARITHMETIC = 6;
  readonly attribute SVGAnimatedString      in1;
  readonly attribute SVGAnimatedString      in2;
  readonly attribute SVGAnimatedEnumeration operator;
  readonly attribute SVGAnimatedNumber      k1;
  readonly attribute SVGAnimatedNumber      k2;
  readonly attribute SVGAnimatedNumber      k3;
  readonly attribute SVGAnimatedNumber      k4;
};

定義グループ Composite Operators

定義されている定数

SVG_FECOMPOSITE_OPERATOR_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_FECOMPOSITE_OPERATOR_OVER		値 over に対応する。
SVG_FECOMPOSITE_OPERATOR_IN		値 in に対応する。
SVG_FECOMPOSITE_OPERATOR_OUT		値 out に対応する。
SVG_FECOMPOSITE_OPERATOR_ATOP		値 atop に対応する。
SVG_FECOMPOSITE_OPERATOR_XOR		値 xor に対応する。
SVG_FECOMPOSITE_OPERATOR_ARITHMETIC		値 arithmetic に対応する。

属性

readonly SVGAnimatedString in1

'feComposite' 要素の in 属性に対応する。

readonly SVGAnimatedString in2

'feComposite' 要素の in2 属性に対応する。

readonly SVGAnimatedEnumeration operator

'feComposite' 要素の operator 属性に対応する。上の Composite Operators で定義された定数のいずれか。

readonly SVGAnimatedNumber k1

'feComposite' 要素の k1 属性に対応する。

readonly SVGAnimatedNumber k2

'feComposite' 要素の k2 属性に対応する。

readonly SVGAnimatedNumber k3

'feComposite' 要素の k3 属性に対応する。

readonly SVGAnimatedNumber k4

'feComposite' 要素の k4 属性に対応する。

インターフェース SVGFEConvolveMatrixElement

SVGFEConvolveMatrixElement インターフェースは 'feConvolveMatrix' 要素に対応する。

IDL 定義

interface SVGFEConvolveMatrixElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  // Edge Mode Values
  const unsigned short SVG_EDGEMODE_UNKNOWN   = 0;
  const unsigned short SVG_EDGEMODE_DUPLICATE = 1;
  const unsigned short SVG_EDGEMODE_WRAP      = 2;
  const unsigned short SVG_EDGEMODE_NONE      = 3;
  readonly attribute SVGAnimatedString      in1;
  readonly attribute SVGAnimatedInteger     orderX;
  readonly attribute SVGAnimatedInteger     orderY;
  readonly attribute SVGAnimatedNumberList  kernelMatrix;
  readonly attribute SVGAnimatedNumber      divisor;
  readonly attribute SVGAnimatedNumber      bias;
  readonly attribute SVGAnimatedInteger     targetX;
  readonly attribute SVGAnimatedInteger     targetY;
  readonly attribute SVGAnimatedEnumeration edgeMode;
  readonly attribute SVGAnimatedNumber      kernelUnitLengthX;
  readonly attribute SVGAnimatedNumber      kernelUnitLengthY;
  readonly attribute SVGAnimatedBoolean     preserveAlpha;
};

定義グループ Edge Mode Values

定義されている定数

SVG_EDGEMODE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_EDGEMODE_DUPLICATE		値 duplicate に対応する。
SVG_EDGEMODE_WRAP		値 wrap に対応する。
SVG_EDGEMODE_NONE		値 none に対応する。

属性

readonly SVGAnimatedString in1

'feConvolveMatrix' 要素の in 属性に対応する。 （ エラータ ：この属性が抜け落ちていた）

readonly SVGAnimatedInteger orderX

'feConvolveMatrix' 要素の order 属性に対応する。

readonly SVGAnimatedInteger orderY

'feConvolveMatrix' 要素の order 属性に対応する。

readonly SVGAnimatedNumberList kernelMatrix

与えられた要素の kernelMatrix 属性に対応する。

readonly SVGAnimatedNumber divisor

'feConvolveMatrix' 要素の divisor 属性に対応する。

readonly SVGAnimatedNumber bias

'feConvolveMatrix' 要素の bias 属性に対応する。

readonly SVGAnimatedInteger targetX

'feConvolveMatrix' 要素の targetX 属性に対応する。

readonly SVGAnimatedInteger targetY

'feConvolveMatrix' 要素の targetY 属性に対応する。

readonly SVGAnimatedEnumeration edgeMode

'feConvolveMatrix' 要素の edgeMode 属性に対応する。上の Edge Mode Types で定義された定数のいずれか。

readonly SVGAnimatedNumber kernelUnitLengthX

'feConvolveMatrix' 要素の kernelUnitLength 属性に対応する。

readonly SVGAnimatedNumber kernelUnitLengthY

'feConvolveMatrix' 要素の kernelUnitLength 属性に対応する。

readonly SVGAnimatedBoolean preserveAlpha

'feConvolveMatrix' 要素の preserveAlpha 属性に対応する。

インターフェース SVGFEDiffuseLightingElement

SVGFEDiffuseLightingElement インターフェースは 'feDiffuseLighting' 要素に対応する。

IDL 定義

interface SVGFEDiffuseLightingElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  readonly attribute SVGAnimatedString in1;
  readonly attribute SVGAnimatedNumber surfaceScale;
  readonly attribute SVGAnimatedNumber diffuseConstant;
  readonly attribute SVGAnimatedNumber kernelUnitLengthX;
  readonly attribute SVGAnimatedNumber kernelUnitLengthY;
};

属性

readonly SVGAnimatedString in1

'feDiffuseLighting' 要素の in 属性に対応する。

readonly SVGAnimatedNumber surfaceScale

'feDiffuseLighting' 要素の surfaceScale 属性に対応する。

readonly SVGAnimatedNumber diffuseConstant

'feDiffuseLighting' 要素の diffuseConstant 属性に対応する。

readonly SVGAnimatedNumber kernelUnitLengthX

'feDiffuseLighting' 要素の kernelUnitLength 属性に対応する。

readonly SVGAnimatedNumber kernelUnitLengthY

'feDiffuseLighting' 要素の kernelUnitLength 属性に対応する。

インターフェース SVGFEDistantLightElement

SVGFEDistantLightElement インターフェースは 'feDistantLight' 要素に対応する。

IDL 定義

interface SVGFEDistantLightElement : SVGElement {
  readonly attribute SVGAnimatedNumber azimuth;
  readonly attribute SVGAnimatedNumber elevation;
};

属性

readonly SVGAnimatedNumber azimuth

'feDistantLight' 要素の azimuth 属性に対応する。

readonly SVGAnimatedNumber elevation

'feDistantLight' 要素の elevation 属性に対応する。

インターフェース SVGFEPointLightElement

SVGFEPointLightElement インターフェースは 'fePointLight' 要素に対応する。

IDL 定義

interface SVGFEPointLightElement : SVGElement {
  readonly attribute SVGAnimatedNumber x;
  readonly attribute SVGAnimatedNumber y;
  readonly attribute SVGAnimatedNumber z;
};

属性

readonly SVGAnimatedNumber x

'fePointLight' 要素の x 属性に対応する。

readonly SVGAnimatedNumber y

'fePointLight' 要素の y 属性に対応する。

readonly SVGAnimatedNumber z

'fePointLight' 要素の z 属性に対応する。

インターフェース SVGFESpotLightElement

SVGFESpotLightElement インターフェースは 'feSpotLight' 要素に対応する。

IDL 定義

interface SVGFESpotLightElement : SVGElement {
  readonly attribute SVGAnimatedNumber x;
  readonly attribute SVGAnimatedNumber y;
  readonly attribute SVGAnimatedNumber z;
  readonly attribute SVGAnimatedNumber pointsAtX;
  readonly attribute SVGAnimatedNumber pointsAtY;
  readonly attribute SVGAnimatedNumber pointsAtZ;
  readonly attribute SVGAnimatedNumber specularExponent;
  readonly attribute SVGAnimatedNumber limitingConeAngle;
};

属性

readonly SVGAnimatedNumber x

'feSpotLight' 要素の x 属性に対応する。

readonly SVGAnimatedNumber y

'feSpotLight' 要素の y 属性に対応する。

readonly SVGAnimatedNumber z

'feSpotLight' 要素の z 属性に対応する。

readonly SVGAnimatedNumber pointsAtX

'feSpotLight' 要素の pointsAtX 属性に対応する。

readonly SVGAnimatedNumber pointsAtY

'feSpotLight' 要素の pointsAtY 属性に対応する。

readonly SVGAnimatedNumber pointsAtZ

'feSpotLight' 要素の pointsAtZ 属性に対応する。

readonly SVGAnimatedNumber specularExponent

'feSpotLight' 要素の specularExponent 属性に対応する。

readonly SVGAnimatedNumber limitingConeAngle

'feSpotLight' 要素の limitingConeAngle 属性に対応する。

インターフェース SVGFEDisplacementMapElement

SVGFEDisplacementMapElement インターフェースは 'feDisplacementMap' 要素に対応する。

IDL 定義

interface SVGFEDisplacementMapElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  // Channel Selectors
  const unsigned short SVG_CHANNEL_UNKNOWN = 0;
  const unsigned short SVG_CHANNEL_R       = 1;
  const unsigned short SVG_CHANNEL_G       = 2;
  const unsigned short SVG_CHANNEL_B       = 3;
  const unsigned short SVG_CHANNEL_A       = 4;
  readonly attribute SVGAnimatedString      in1;
  readonly attribute SVGAnimatedString      in2;
  readonly attribute SVGAnimatedNumber      scale;
  readonly attribute SVGAnimatedEnumeration xChannelSelector;
  readonly attribute SVGAnimatedEnumeration yChannelSelector;
};

定義グループ Channel Selectors

定義されている定数

SVG_CHANNEL_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_CHANNEL_R		値 R に対応する。
SVG_CHANNEL_G		値 G に対応する。
SVG_CHANNEL_B		値 B に対応する。
SVG_CHANNEL_A		値 A に対応する。

属性

readonly SVGAnimatedString in1

'feDisplacementMap' 要素の in 属性に対応する。

readonly SVGAnimatedString in2

'feDisplacementMap' 要素の in2 属性に対応する。

readonly SVGAnimatedNumber scale

'feDisplacementMap' 要素の scale 属性に対応する。

readonly SVGAnimatedEnumeration xChannelSelector

'feDisplacementMap' 要素の xChannelSelector 属性に対応する。上の Channel Selectors で定義された定数のいずれか。

readonly SVGAnimatedEnumeration yChannelSelector

'feDisplacementMap' 要素の yChannelSelector 属性に対応する。上の Channel Selectors で定義された定数のいずれか。

インターフェース SVGFEFloodElement

SVGFEFloodElement インターフェースは 'feFlood' 要素に対応する。

IDL 定義

interface SVGFEFloodElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  readonly attribute SVGAnimatedString      in1;
};

属性

readonly SVGAnimatedString in1

'feFlood' 要素の in 属性に対応する。

インターフェース SVGFEGaussianBlurElement

SVGFEGaussianBlurElement インターフェースは 'feGaussianBlur' 要素に対応する。

IDL 定義

interface SVGFEGaussianBlurElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  readonly attribute SVGAnimatedString in1;
  readonly attribute SVGAnimatedNumber stdDeviationX;
  readonly attribute SVGAnimatedNumber stdDeviationY;
  void setStdDeviation ( in float stdDeviationX, in float stdDeviationY );
                  raises( DOMException );
};

属性

readonly SVGAnimatedString in1

'feGaussianBlur' 要素の in 属性に対応する。

readonly SVGAnimatedNumber stdDeviationX

'feGaussianBlur' 要素の stdDeviation 属性に対応する。 stdDeviation 属性のＸ成分を含む。

readonly SVGAnimatedNumber stdDeviationY

'feGaussianBlur' 要素の stdDeviation 属性に対応する。 stdDeviation 属性のＹ成分を含む（自動的に計算され得る）。

メソッド

setStdDeviation

stdDeviation 属性の値を設定する。

パラメタ

in float stdDeviationX		stdDeviation 属性のＸ成分。
in float stdDeviationY		stdDeviation 属性のＹ成分。

戻り値無し

例外無し

例外

DOMException

DOMException NO_MODIFICATION_ALLOWED_ERR ：読み出し専用の属性値の変更を試みたときにレイズされる。

インターフェース SVGFEImageElement

SVGFEImageElement インターフェースは 'feImage' 要素に対応する。

IDL 定義

interface SVGFEImageElement :
                SVGElement,
                SVGURIReference,
                SVGLangSpace,
                SVGExternalResourcesRequired,
                SVGFilterPrimitiveStandardAttributes {
readonly attribute SVGAnimatedPreserveAspectRatio preserveAspectRatio;
};



属性

readonly SVGAnimatedPreserveAspectRatio preserveAspectRatio

与えられた要素の preserveAspectRatio 属性に対応する。

インターフェース SVGFEMergeElement

SVGFEMergeElement インターフェースは 'feMerge' 要素に対応する。

IDL 定義

interface SVGFEMergeElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {};

インターフェース SVGFEMergeNodeElement

SVGFEMergeNodeElement インターフェースは 'feMergeNode' 要素に対応する。

IDL 定義

interface SVGFEMergeNodeElement : SVGElement {
  readonly attribute SVGAnimatedString in1;
};

属性

readonly SVGAnimatedString in1

'feMergeNode' 要素の in 属性に対応する。

インターフェース SVGFEMorphologyElement

SVGFEMorphologyElement インターフェースは 'feMorphology' 要素に対応する。

IDL 定義

interface SVGFEMorphologyElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  // Morphology Operators
  const unsigned short SVG_MORPHOLOGY_OPERATOR_UNKNOWN = 0;
  const unsigned short SVG_MORPHOLOGY_OPERATOR_ERODE   = 1;
  const unsigned short SVG_MORPHOLOGY_OPERATOR_DILATE  = 2;
  readonly attribute SVGAnimatedString      in1;
  readonly attribute SVGAnimatedEnumeration operator;
  readonly attribute SVGAnimatedNumber      radiusX;
  readonly attribute SVGAnimatedNumber      radiusY;
};

定義グループ Morphology Operators

定義されている定数

SVG_MORPHOLOGY_OPERATOR_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_MORPHOLOGY_OPERATOR_ERODE		値 erode に対応する。
SVG_MORPHOLOGY_OPERATOR_DILATE		値 dilate に対応する。

属性

readonly SVGAnimatedString in1

'feMorphology' 要素の in 属性に対応する。

readonly SVGAnimatedEnumeration operator

'feMorphology' 要素の operator 属性に対応する。上の Morphology Operators で定義された定数のいずれか。

readonly SVGAnimatedNumber radiusX

'feMorphology' 要素の radius 属性に対応する。

readonly SVGAnimatedNumber radiusY

'feMorphology' 要素の radius 属性に対応する。

インターフェース SVGFEOffsetElement

SVGFEOffsetElement インターフェースは 'feOffset' 要素に対応する。

IDL 定義

interface SVGFEOffsetElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  readonly attribute SVGAnimatedString in1;
  readonly attribute SVGAnimatedNumber dx;
  readonly attribute SVGAnimatedNumber dy;
};

属性

readonly SVGAnimatedString in1

'feOffset' 要素の in 属性に対応する。

readonly SVGAnimatedNumber dx

'feOffset' 要素の dx 属性に対応する。

readonly SVGAnimatedNumber dy

'feOffset' 要素の dy 属性に対応する。

インターフェース SVGFESpecularLightingElement

SVGFESpecularLightingElement インターフェースは 'feSpecularLighting' 要素に対応する。

IDL 定義

interface SVGFESpecularLightingElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  readonly attribute SVGAnimatedString in1;
  readonly attribute SVGAnimatedNumber surfaceScale;
  readonly attribute SVGAnimatedNumber specularConstant;
  readonly attribute SVGAnimatedNumber specularExponent;
};

属性

readonly SVGAnimatedString in1

'feSpecularLighting' 要素の in 属性に対応する。

readonly SVGAnimatedNumber surfaceScale

'feSpecularLighting' 要素の surfaceScale 属性に対応する。

readonly SVGAnimatedNumber specularConstant

'feSpecularLighting' 要素の specularConstant 属性に対応する。

readonly SVGAnimatedNumber specularExponent

'feSpecularLighting' 要素の specularExponent 属性に対応する。

インターフェース SVGFETileElement

SVGFETileElement インターフェースは 'feTile' 要素に対応する。

IDL 定義

interface SVGFETileElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  readonly attribute SVGAnimatedString in1;
};

属性

readonly SVGAnimatedString in1

'feTile' 要素の in 属性に対応する。

インターフェース SVGFETurbulenceElement

SVGFETurbulenceElement インターフェースは 'feTurbulence' 要素に対応する。

IDL 定義

interface SVGFETurbulenceElement :
                SVGElement,
                SVGFilterPrimitiveStandardAttributes {
  // Turbulence Types
  const unsigned short SVG_TURBULENCE_TYPE_UNKNOWN      = 0;
  const unsigned short SVG_TURBULENCE_TYPE_FRACTALNOISE = 1;
  const unsigned short SVG_TURBULENCE_TYPE_TURBULENCE   = 2;
  // Stitch Options
  const unsigned short SVG_STITCHTYPE_UNKNOWN  = 0;
  const unsigned short SVG_STITCHTYPE_STITCH   = 1;
  const unsigned short SVG_STITCHTYPE_NOSTITCH = 2;
  readonly attribute SVGAnimatedNumber      baseFrequencyX;
  readonly attribute SVGAnimatedNumber      baseFrequencyY;
  readonly attribute SVGAnimatedInteger     numOctaves;
  readonly attribute SVGAnimatedNumber      seed;
  readonly attribute SVGAnimatedEnumeration stitchTiles;
  readonly attribute SVGAnimatedEnumeration type;
};

定義グループ Turbulence Types

定義されている定数

SVG_TURBULENCE_TYPE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_TURBULENCE_TYPE_FRACTALNOISE		値 fractalNoise に対応する。
SVG_TURBULENCE_TYPE_TURBULENCE		値 turbulence に対応する。

定義グループ Stitch Options

定義されている定数

SVG_STITCHTYPE_UNKNOWN		タイプが定義済みのものではないことを表す。新しい値にこのタイプを定めたり、既存の値をこのタイプに変更する試みは無効である。
SVG_STITCHTYPE_STITCH		値 stitch に対応する。
SVG_STITCHTYPE_NOSTITCH		値 noStitch に対応する。

属性

readonly SVGAnimatedNumber baseFrequencyX

'feTurbulence' 要素の baseFrequencyX 属性に対応する。

readonly SVGAnimatedNumber baseFrequencyY

'feTurbulence' 要素の baseFrequencyY 属性に対応する。

readonly SVGAnimatedInteger numOctaves

'feTurbulence' 要素の numOctaves 属性に対応する。

readonly SVGAnimatedNumber seed

'feTurbulence' 要素の seed 属性に対応する。

readonly SVGAnimatedEnumeration stitchTiles

'feTurbulence' 要素の stitchTiles 属性に対応する。上の Stitching Options で定義された定数のいずれか。

readonly SVGAnimatedEnumeration type

'feTurbulence' 要素の type 属性に対応する。上の Turbulence Types で定義された定数のいずれか。
